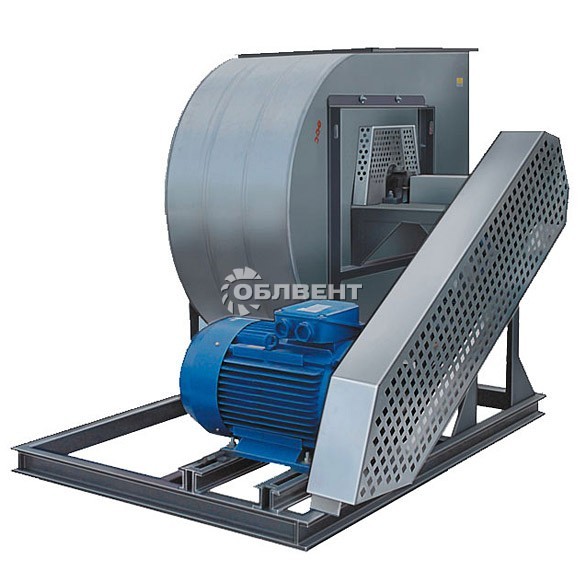

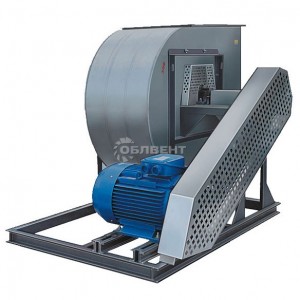

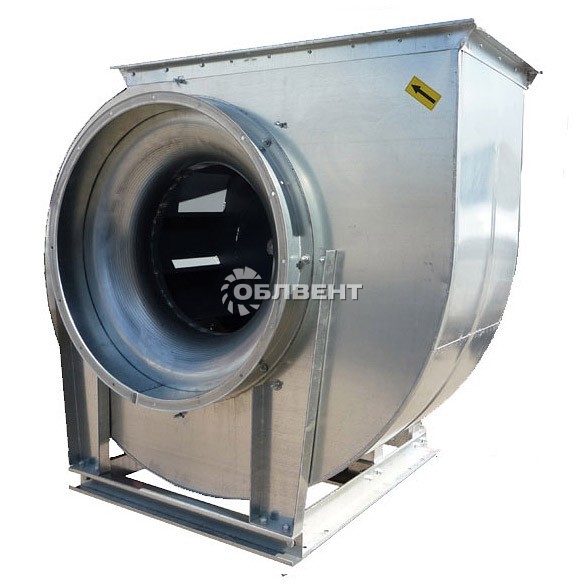

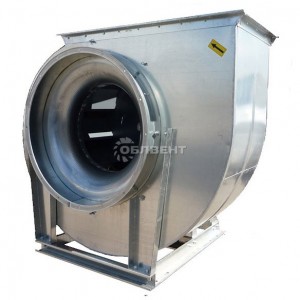

Вентиляторы радиальные ВРАН


Вентиляторы ВРАН предназначены перемещать газовые и паровоздушные смеси, в том числе и те, что относятся к взрывоопасным.


  • Типоразмеры:2,5 - 14
  • Мощность двигателя, кВт:0.12 - 55
  -  Инструкция и габаритные размеры

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Назначение

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.

Для перемещения газовоздушных смесей с температурой до 400°С и до 600°С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАН-ДУ.

Выпускают вентиляторы следующих исполнений:

  • общепромышленные (Н)
  • теплостойкие (Ж)
  • коррозионностойкие (К1)
  • коррозионно-теплостойкие (К1Ж)
  • взрывозащищенные (В) – только по 1-й конструктивной схеме
  • взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
  • сейсмостойкие (С) - для каждого из выше перечисленных исполнений

Конструкция

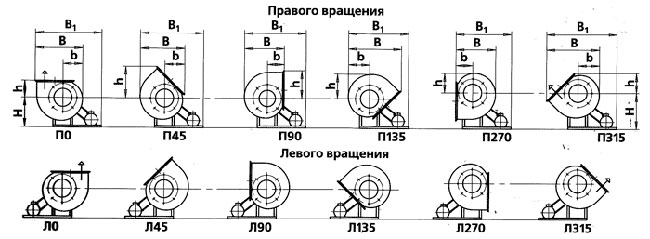

Вентиляторы имеют рабочее колесо левого и правого вращения с загнутыми назад лопатками специальной формы. Спиральный корпус - поворотный. Вентиляторы изготавливают по 1-й и 5-й конструктивной схеме согласно ГОСТ 5976.

Вентиляторы по 1-й конструктивной схеме (с непосредственным соединением с двигателем) имеют две модификации ВРАН6 и ВРАН9, отличающиеся количеством лопаток рабочего колеса. Вентиляторы по 5-й конструктивной схеме (с ременным приводом) имеют одну модификацию - ВРАН9.

Для ВРАН9 по 1-й конструктивной схеме предложена комплектация двигателями, позволяющими осуществлять частотное регулирование скорости вращения (исполнение 1П).

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30дБ на расстоянии 5м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными и преобразователями частоты.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Условия эксплуатации:

  • температура окружающей среды
    - от минус 45 до +40°С для умеренного климата,
    - от минус 60 до +40°С для умеренного и холодного климата,
    - от минус 10 до +50°С для тропического климата;
  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
  • условия по перемещаемой среде - в таблице 2.

Компания ОблВент осуществляет поставки вентиляционного оборудования во все регионы России. Мы предлагаем радиальные вентиляторы ВРАН следующих типоразмеров:

  • ВРАН № 2,5
  • ВРАН № 2,8
  • ВРАН № 3,15
  • ВРАН № 3,55
  • ВРАН № 4
  • ВРАН № 4,5
  • ВРАН № 5
  • ВРАН № 5,6
  • ВРАН № 6,3
  • ВРАН № 7,1
  • ВРАН № 8
  • ВРАН № 9
  • ВРАН № 10
  • ВРАН № 11,2
  • ВРАН № 12,5
  • ВРАН № 14

Вентиляторы ВРАН6 и ВРАН9, изготавливаемые по 1-й и 5-й схемам для эксплуатации в различных условиях

Наименование

Тип

Маркировка

Вентиляторы низкого давления ВРАН

Общепромышленные

(Н)

Вентиляторы низкого давления ВРАН

Коррозионностойкие

(К)

Вентиляторы низкого давления ВРАН

Теплостойкие

(Ж)

Вентиляторы низкого давления ВРАН

Коррозионно-теплостойкие

(К1Ж)

 Вентиляторы ВРАН6 и ВРАН9, изготавливаемые по 1-й конструктивной схеме

Наименование

Тип

Маркировка

Вентиляторы низкого давления ВРАН

Взрывозащищенные

(В)

Вентиляторы низкого давления ВРАН

Взрывозащищенные коррозионностойкие

(ВК1)

Вентиляторы низкого давления ВРАН

Взрывозащищенные коррозионностойкие

(ВК3)

Вентиляторы низкого давления ВРАН

Взрывозащищенные теплостойкие

(ВЖ)

Вентиляторы низкого давления ВРАН

Взрывозащищенные коррозионно-теплостойкие

(ВК1Ж)

Вентиляторы низкого давления ВРАН

Сейсмостойкие

(С)

Погодно-климатические условия эксплуатации вентиляторов ВРАН

Климат

Температура окружающей среды

Среднее значение для  виброскорости внешних генераторов вибрации в месте монтажа  вентилятора

Умеренный климат (У)

от -45 до + 40 °С

не более 2 мм/с

Умеренный и холодный климат (УХЛ)

от -60 до +40 °С

не более 2 мм/с

Тропический климат (Т)

-10 до +50 °С

не более 2 мм/с

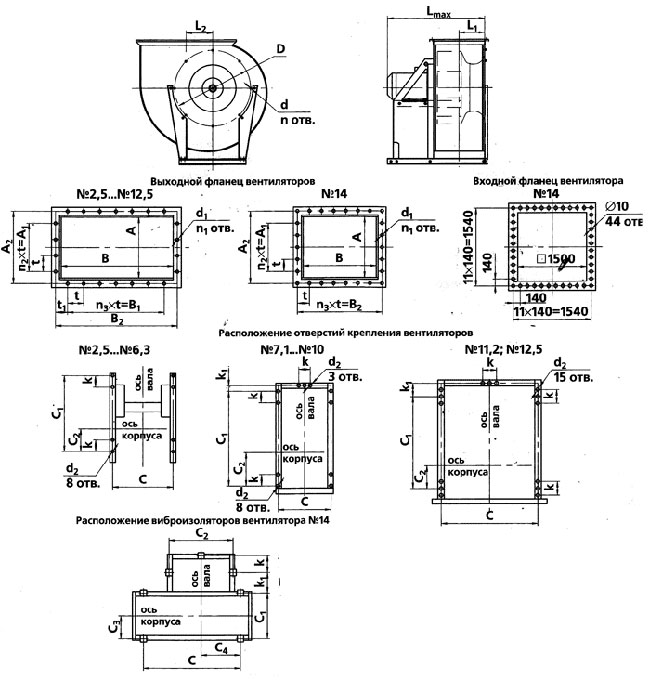

Габаритные и присоединительные размеры вентиляторов ВРАН. Исполнение 1

Номер вентилятора Присоединительные размеры, мм n n1 n2 n3 Габаритные размеры, мм
А А1 А2 B B1 B2 D d d1 t t1 Lmax L1 L2
2,8 199 200 222 362 300 383 310 М6 7 100 41,5 8 22 2 3 480 101 101
3,15 217 200 240 399 300 420 345 М6 7 100 37,5 8 14 2 3 530 110 115
3,55 249 200 272 454 400 475 390 М6 7 120 55 8 16 2 4 580 127 129
4 281 200 310 512 400 538 430 М8 9 100 55 8 16 2 4 640 143 145
4,5 318 240 350 574 480 604 480 М8 9 120 55 8 16 2 4 770 160 164
5 353 300 380 643 600 668 530 М8 9 100 40 8 22 3 6 800 175 182
5,6 394 300 426 719 600 749 600 М8 9 100 63 8 22 3 6 865 198 202
6,3 441 400 470 801 700 830 660 М8 9 100 35 8 26 4 7 975 222 231
7,1 497 270 540 900 675 941 740 М8 9 135 135 8 18 2 5 1030 250 260
8 563 300 600 1009 750 1047 835 М8 9 150 150 8 18 2 5 1135 282 297
9 630 600 670 1132 1050 1170 940 М8 9 150 35 16 26 4 7 1250 318 335
10 703 450 750 1269 1050 1317 1050 М8 12 150 150 16 24 3 7 1340 353 366
11,2 784 750 830 1424 1350 1463 1170 М8 12 150 40 16 32 5 9 1540 395 409
12,5 877 750 925 1593 1500 1638 1285 М10 12 150 87,5 16 34 5 10 1750 440 455
14 980 672 1040 1120 - 1176 - М10- 12 168 - - 26 4 7 2150 594 980

Габаритные и присоединительные размеры вентиляторов ВРАН. Исполнение 5

Номер вентилятора Присоединительные размеры, мм n n1 n2 n3 Габаритные размеры, мм
А А1 А2 B B1 B2 D d d1 t t1 Lmax L1 L2
6,3 441 400 470 801 700 830 660 М8 9 100 35 8 26 4 7 1080 222 231
8 563 300 600 1009 750 1047 835 М8 9 150 150 8 18 2 5 1200 282 297
10 703 450 750 1269 1050 1317 1050 М8 12 150 150 16 24 3 7 1540 353 366
12,5 877 750 925 1593 1500 1638 1285 М10 12 150 87,5 16 34 5 10 1710 440 455
