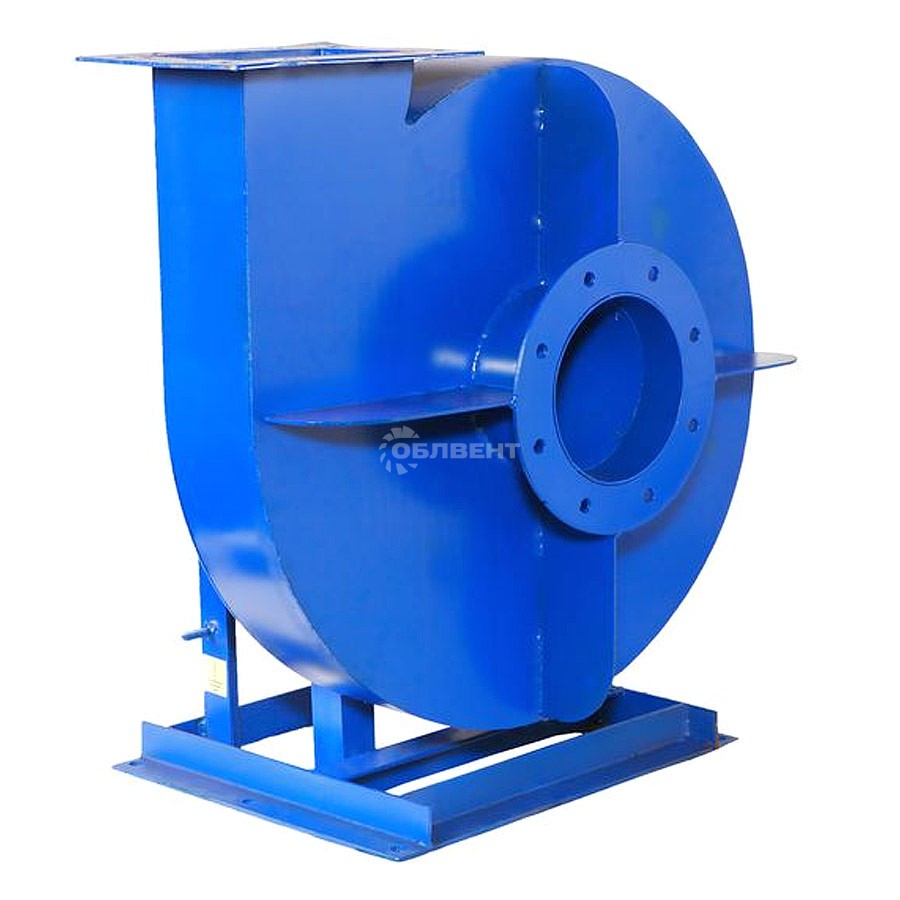

Центробежный вентилятор высокого давления ВЦ 5-35, 5-45, 5-50

Общие сведения

• ТУ 4861-001-85589750
• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса: ВЦ 5-35 – 9, ВЦ 5-45 – 10, ВЦ 5-50 – 10.
• Варианты направление вращения – правое, левое

 Назначение

ВЦ 5-35, 5-45, 5-50 – это вентиляторы среднего давления, которые используются для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа, назначения и площадей; в пневмотранспортных системах пищевой промышленности, перемещающих сыпучие/гранулированные материалы; в других производственных системах, технологических установках.

Данное оборудование рассчитано на перемещение неагрессивных воздушных, газопаровоздушных сред, имеющих температуру до 80 градусов, содержащих до 0.1 г/куб.м твердых примесей, без липких и/или волокнистых включений. Допустимо их применение для перемещения смесей, вызывающих коррозию металлов, если ее скорость при этом не превысит 0.1 мм/год.

Одновременный запуск нескольких вентиляционных приборов этого типа без создания сети не рекомендован. Работа прибора на всасывание требует на выходе наличия диффузора.

Условия эксплуатации

ВЦ 5-35, 5-45 и 5-50 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленные, материал - углеродистая сталь
К1	Коррозионностойкие, материал – нержавеющая сталь
В	Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенные из разнородных металлов, коррозионностойкие,  материал – нержавеющая сталь, латунь

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы центробежные марок ВЦ 5-35, 5-45, 5-50 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.

Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.

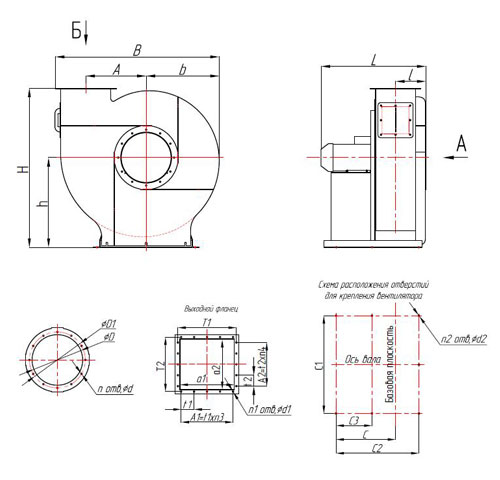

Uf,fhbnyst и присоединительные размеры

Типоразмер вентилятора	H, мм	B, мм	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	C3, мм	D, мм	D1, мм	L, мм
ВЦ 5-35-3,55	586	580	205	112	---	247	360	316	170	139	182	478
ВЦ 5-35-4	682	638	228	112	112	297	450	389	200	174	219	554
ВЦ 5-35-8	1365	1400	575	375	250	482	810	643	330	352	405	852
ВЦ 5-35-8,5	1365	1400	575	375	250	482	810	643	330	352	405	852
ВЦ 5-45-4,25	765	752	268	112	112	438	450	458	230	220	269	656
ВЦ 5-45-8,5	1418	1460	536	375	250	530	870	738	320	444	497	948
ВЦ 5-50-8	1300	1470	520	480	320	656	870	910	360	557	629	1200
ВЦ 5-50-9	1549	1640	584	480	320	697	930	983	400	626	698	1265



Типоразмер вентилятора	T1, мм	T2, мм	b, мм	t1, мм	t2, мм	a1, мм	a2, мм	d, мм	d1, мм	d2, мм	h, мм
ВЦ 5-35-3,55	300	141	260	112	---	156	97	11,5	11,5	11	335
ВЦ 5-35-4	219	182	284	112	112	175	138	11,5	11,5	11	400
ВЦ 5-35-8	448	300	643	125	125	394	246	11,5	11,5	14	750
ВЦ 5-35-8,5	448	300	643	125	125	394	246	11,5	11,5	14	750
ВЦ 5-45-4,25	265	219	334	112	112	221	175	11,5	11,5	11	450
ВЦ 5-45-8,5	497	405	658	125	125	443	351	11,5	11,5	14	800
ВЦ 5-50-8	629	513	614	160	160	559	443	11,5	11,5	14	800
ВЦ 5-50-9	698	567	688	160	160	628	497	11,5	11,5	18	900



Типоразмер вентилятора	n, шт.	n1, шт.	n2, шт.	n3, шт.	n4, шт.	l, мм
ВЦ 5-35-3,55	8	6	6	1	---	135
ВЦ 5-35-4	8	8	6	1	1	165
ВЦ 5-35-8	8	12	7	3	1	217
ВЦ 5-35-8,5	8	12	7	3	1	217
ВЦ 5-45-4,25	8	8	7	1	1	181
ВЦ 5-45-8,5	12	14	7	3	2	270
ВЦ 5-50-8	16	14	7	3	2	316
ВЦ 5-50-9	16	14	7	3	2	343
