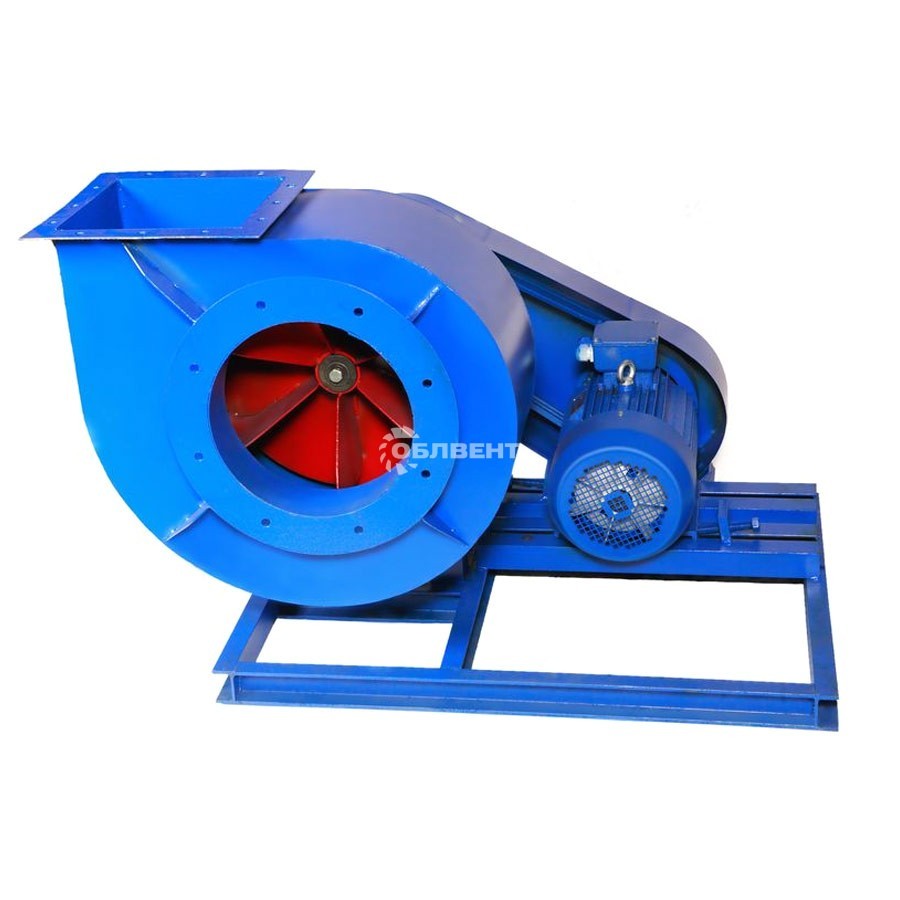

Вентилятор пылевой ВЦП 7-40

Общие сведения

• ТУ 4861-001-85589750
• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые вперед
• Количество лопаток рабочего колеса – 6
• Варианты направление вращения – правое, левое

Назначение

На практике подтвердивший свою эффективность вентилятор пылевой ВЦП 7-40 широко используется в разных сферах деятельности. Его устанавливают в системах вентиляции, пылеочистных/пневмотранспортных установок, используют при транспортировке различных сыпучих материалов, производстве ЖБИ, цемента, в процессе работы металло-, деревообрабатывающих станков как вентилятор для удаления стружки, опилок, в прочих производственных, санитарно-технических процессах.

Вентиляторы марки ВЦП 7-40 предназначаются для перемещения газопылевоздушных потоков температурой до 80 градусов, содержащих твердые неабразивные примеси (включая пыль) в пределах 0.6 кг/куб.м, без взрывоопасных, агрессивных составляющих, липких или волокнистых включений.

Условия эксплуатации

Максимально подходящими для применения пылевых вентиляторов данного типа климатическими условиями являются умеренный либо тропический климаты, 2-3-я категории размещения. Надежная защита двигателя прибора от негативных внешних факторов делает также возможным размещение У 1. Диапазон оптимальных для эксплуатации вентиляционного агрегата внешних температур: +40…-40 градусов.

Основные варианты изготовления

Индекс	назначение и материалы
- (П)	Пылевые, общепромышленные, материал - углеродистая сталь
К1	Пылевые, коррозионностойкие, материал – нержавеющая сталь
ПВ1	Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ПВ4	Пылевые, взрывозащищенные, исполнение из разнородных металлов,коррозионностойкие,  материал – нержавеющая сталь, латунь

Вентиляторы пылевые ВЦП 7-40 изготавливаются по 1-й и 5-й конструктивным схемам, отличающимся способом крепления рабочего колеса (непосредственно на вал двигателя или посредством клиноременной передачи соответственно).

По функциональному назначению радиальные пылевые вентиляторы могут быть общепромышленными, коррозионностойкими и взрывозащищенными.

При установке этого вентиляционного оборудования рекомендуем использовать гибкие вставки, виброизоляторы (они входят в дополнительную комплектацию пылевых вентиляторов).

Аналоги ВЦП 7-40

Сходными с вентилятором ВЦП 7-40 свойствами и показателями обладают устройства следующих разновидностей: ВР 140-40, ВР 100-45, ВРП 115-45, ВР 6-45. Эти вентиляционные приборы являются полностью взаимозаменяемыми.

Габаритные и присоединительные размеры

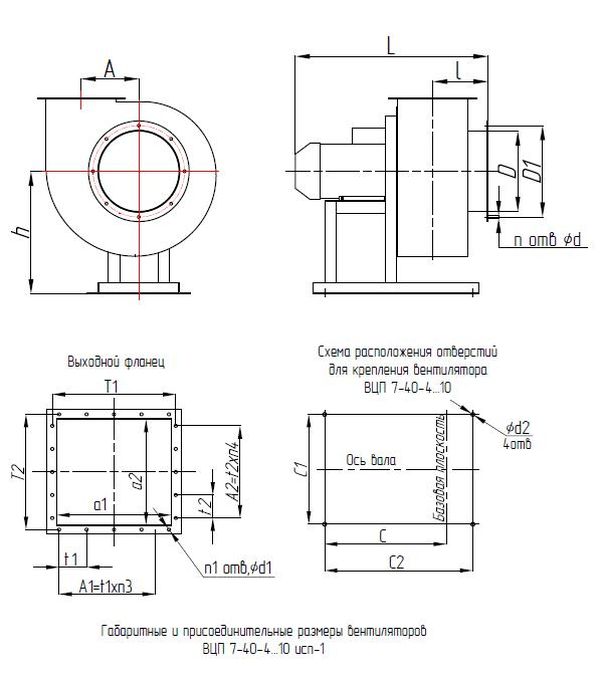

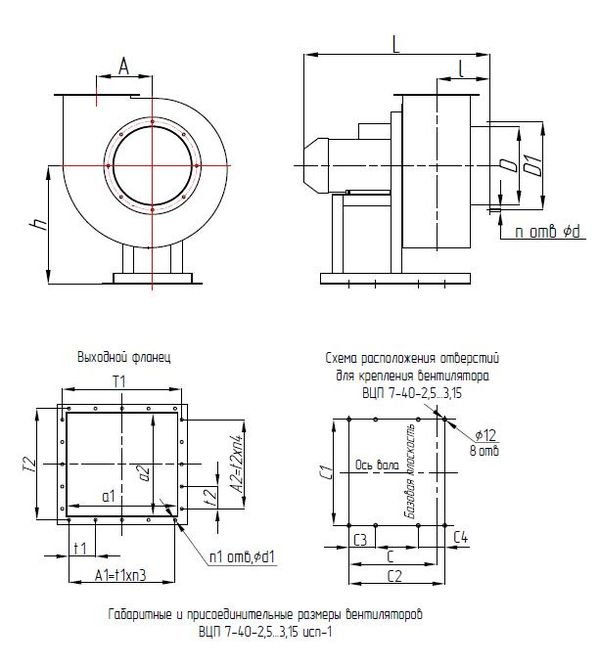

Габаритные и присоединительные размеры вентиляторов ВЦП 7-40 исп-1



№ маш	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	C3, мм	C4, мм	D, мм	D1, мм	L, мм	T1, мм	T2, мм
2,5	163	130	130	258	220	282	80	80	140	170	465	209	186
3,15	205	168	150	293	256	348	80	80	215	245	570	254	221
4	175	320	285	480	415	590	---	---	262	294	795	320	285
5	250	200	200	540	390	638	---	---	350	390	950	342	342
6,3	315	300	300	591	502	810	---	---	440	500	1040	418	418
8	400	400	400	766	730	922	---	---	560	610	1345	520	520
10	600	600	600	875	1040	1100	---	---	700	745	1590	660	660





№ маш	a1, мм	a2, мм	d, мм	d1, мм	h, мм	n, шт.	n1, шт.	n3, шт.	n4, шт.	t1, шт.	t2, шт.	l, мм
2,5	175	150	7	7	300	8	12	2	2	65	65	106
3,15	221	189	7	7	360	8	8	1	1	168	150	132
4	276	236	7	7	400	8	12	3	3	105	95	171
5	300	300	11	11	500	8	12	2	2	100	100	250
6,3	378	378	11	11	670	8	16	3	3	100	100	303
8	480	480	11	11	750	12	20	4	4	100	100	388
10	610	610	11	11	1035	16	28	6	6	100	100	408

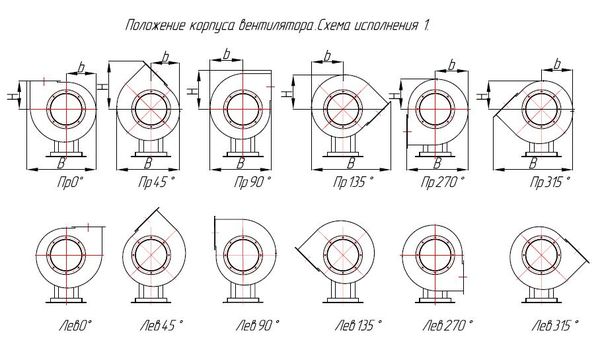

Размеры, зависящие от положения корпуса вентиляторов ВЦП 7-40 исп-1



Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
2,5	468	191	183	412	175	326	405	222	277
3,15	596	248	243	530	230	418	526	283	348
4	611	256	243	542	242	422	528	286	355
5	773	333	333	700	315	547	701	368	440
6,3	978	423	401	887	402	676	866	465	555
8	1201	524	500	1109	494	833	1084	584	677
10	1665	710	615	1520	660	1110	1424	810	955





Типоразмер вентилятора	Пр 135º			Пр 270º			Пр 315º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
2,5	532	206	237	405	222	191	532	206	175
3,15	683	265	300	526	283	248	683	265	230
4	693	271	300	528	286	256	693	271	242
5	897	350	385	701	368	333	897	350	315
6,3	1120	444	486	866	465	423	1120	444	402
8	1387	554	614	1084	584	524	1387	554	494
10	1870	760	860	1424	810	710	1870	760	660

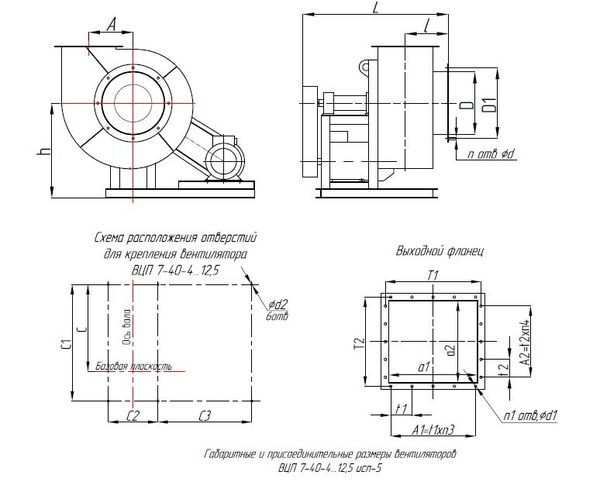

Габаритные и присоединительные размеры вентиляторов ВЦП 7-40 исп-5



№ маш	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	C3, мм	D, мм	D1, мм	L, мм	T1, мм	T2, мм
4	175	320	285	531	677	660	---	262	294	840	320	285
5	250	200	200	563	698	410	570	350	390	931	342	342
6,3	315	300	300	615	825	352	662	440	500	1036	418	418
8	400	400	400	679	942	500	834	560	610	1100	520	520
10	600	600	600	864	1199	789	801	700	745	1392	660	660
12,5	750	750	750	987	1460	880	1088	875	925	1650	925	925





№ маш	a1, мм	a2, мм	d, мм	d1, мм	d2, мм	h, мм	n, шт.	n1, шт.	n3, шт.	n4, шт.	t1, шт.	t2, шт.	l, мм
4	276	236	7	7	14	400	8	12	3	3	105	95	171
5	300	300	11	11	16	500	8	12	2	2	100	100	250
6,3	378	378	11	11	14	670	8	16	3	3	100	100	303
8	480	480	11	11	14	750	12	20	4	4	100	100	388
10	610	610	11	11	16	1035	16	28	6	6	100	100	408
12,5	875	875	11	11	20	1330	16	28	6	6	125	125	541

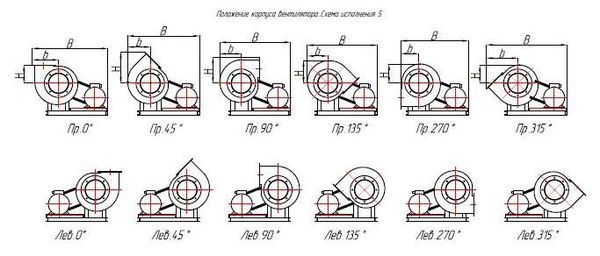

Размеры, зависящие от положения корпуса вентиляторов ВЦП 7-40 исп-5

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
4	875	355	243	820	300	422	805	286	355
5	1237	440	333	1182	385	547	1165	368	440
6,3	1411	555	401	1342	486	676	1321	465	555
8	1896	678	500	1833	614	833	1802	584	677
10	2419	955	615	2324	860	1110	2274	810	955
12,5	2847	1238	765	2729	1120	1416	2657	1048	1238



Типоразмер вентилятора	Пр 135º			Пр 270º			Пр 315º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
4	791	271	300	763	243	256	942	422	242
5	1147	350	385	1130	333	333	1344	547	315
6,3	1300	444	486	1257	401	423	1532	676	402
8	1772	554	614	1718	500	524	2051	833	494
10	2224	760	860	2079	615	710	2574	1110	660
12,5	2585	976	1119	2374	765	903	3025	1416	830
