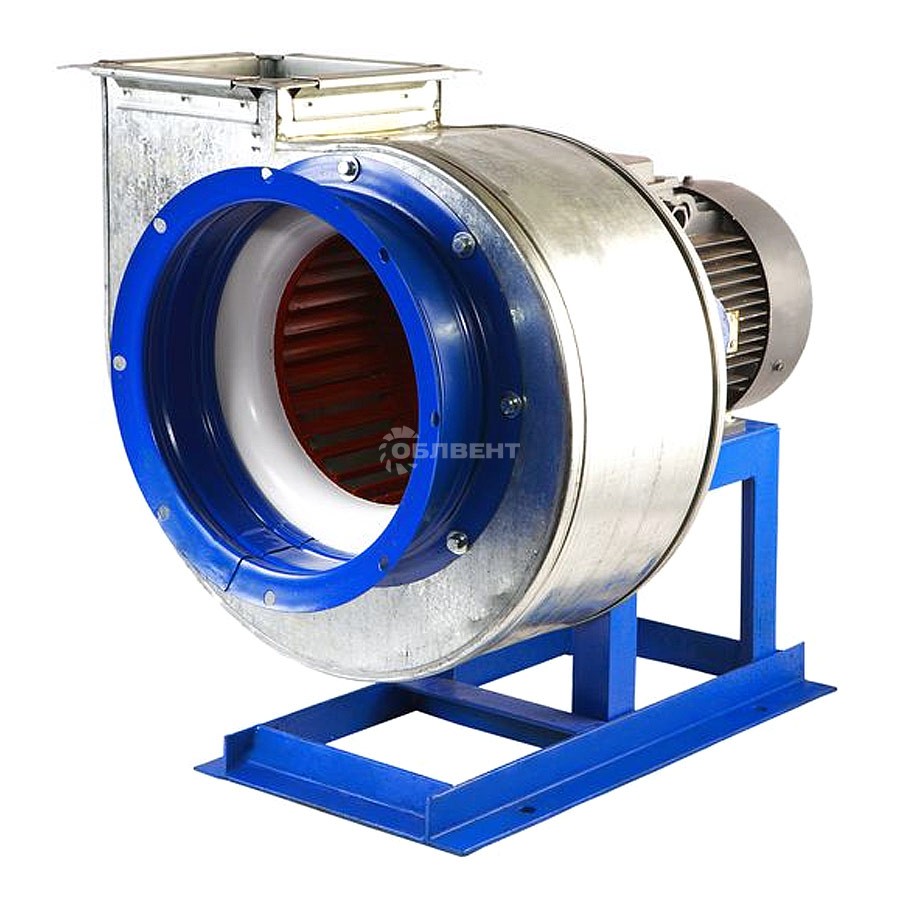

Вентилятор центробежный ВР 280-46

Общие сведения

ТУ 4861-001-85589750
Среднего давления
Одностороннего всасывания
Корпус – спиральный поворотный
Лопатки рабочего колеса – загнутые вперед
Количество лопаток рабочего колеса – 32
Варианты направление вращения – правое, левое

Назначение

Вентилятор центробежный ВР 280-46 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.

Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.

Условия эксплуатации

Вентилятор среднего давления марки ВР 280-46 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал - углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до + 200 °С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, теплостойкоематериал – углеродистая сталь, латунь
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Компания ОблВент предлагает вентиляторы ВР 280-46 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.

ВР 280-46 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.

Аналоги ВР 280-46

Аналогами вентилятора центробежного ВР 280-46, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.

Вентилятор ВЦ 14-46, центробежный, одностороннего всасывания, среднего давления. Корпус вентилятора ВЦ 14-46 выполнен из оцинкованной стали, рабочее колесо изготовлено в шипованном исполнении. Производятся вентиляторы ВЦ 14-46 левого и правого направления.

Вентилятор ВР 15-45, радиальный, комплектуется асинхронным электродвигателем. Вентилятор ВР 15-45 относится к типу вентиляторов низкого и среднего давления, одностороннего всасывания. Направление вращения вентилятора ВР 15-45-левое и правое

Габаритные и присоединительные размеры

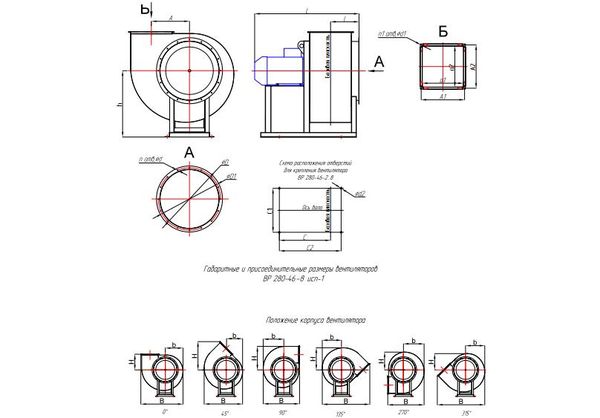

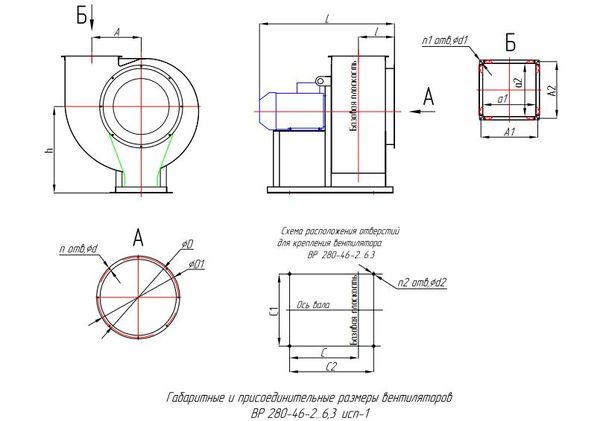

Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-1

Типоразмер вентилятора	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	D, мм	D1, мм	L, мм	a1, мм
ВР 280-46-2	130	171,5	171,5	268	220	210	212	245	526	140
ВР 280-46-2,5	162	206,5	206,5	265	220	300	257	292	588	175
ВР 280-46-3,15	205	252,5	252,5	316	220	400	318	353	634	221
ВР 280-46-4	260	311,5	311,5	386	290	500	405	440	828	280
ВР 280-46-5	324	381,5	381,5	505	410	600	502	537	1028	350
ВР 280-46-6,3	410	472,5	472,5	498	460	650	633	668	1219	441
ВР 280-46-8	520	591,5	591,5	838	606	1050	803	850	1527	560

Типоразмер вентилятора	a2, мм	d, мм	d1, мм	d2, мм	h, мм	n, шт.	n1, шт.	n2, шт.	l, мм
ВР 280-46-2	140	6	10	12	250	6	4	4	147
ВР 280-46-2,5	175	6	10	12	320	8	4	4	164,5
ВР 280-46-3,15	221	6	10	12	410	8	4	4	187,5
ВР 280-46-4	280	6	10	12	520	8	4	4	217
ВР 280-46-5	350	8	10	14	650	8	4	4	252
ВР 280-46-6,3	441	8	10	14	720	8	4	4	297,5
ВР 280-46-8	560	10	10	14	905	16	4	4	389

Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-1

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
Типоразмер вентилятора	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
ВР 280-46-2	355	153	166	330	140	273	344	178	220
ВР 280-46-2,5	460	190	198	411	175	330	419	221	270
ВР 280-46-3,15	576	240	238	519	221	405	517	279	336
ВР 280-46-4	734	304	291	657	279	509	644	353	430
ВР 280-46-5	908	379	340	819	348	614	780	440	529
ВР 280-46-6,3	1138	478	420	1034	439	763	976	556	661
ВР 280-46-8	1436	606	533	1311	557	963	1238	705	830

Типоразмер вентилятора	Пр 135º			Пр 270º			Пр 315º
Типоразмер вентилятора	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
ВР 280-46-2	438	165	190	344	178	153	438	165	140
ВР 280-46-2,5	536	206	237	419	221	190	536	206	175
ВР 280-46-3,15	665	260	299	517	279	240	665	260	221
ВР 280-46-4	838	329	378	644	353	304	838	329	279
ВР 280-46-5	1023	410	471	780	440	379	1023	410	348
ВР 280-46-6,3	1280	517	595	976	556	478	1280	517	439
ВР 280-46-8	1618	655	754	1238	705	606	1618	655	557

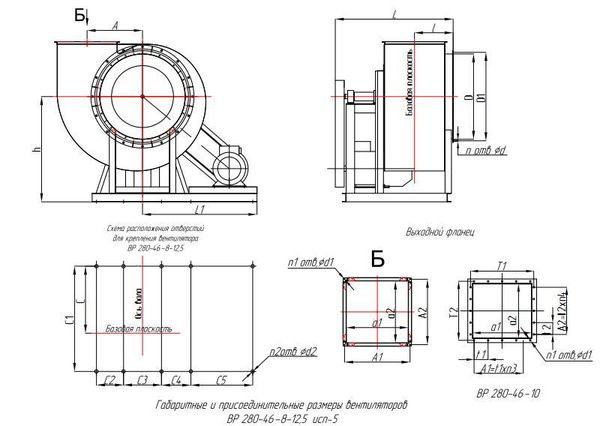

Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-5

Типоразмер вентилятора	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	C3, мм	C4, мм	C5, мм	D, мм	D1, мм	T1, мм	T2, мм	L, мм
ВР 280-46-8	520	591,5	591,5	755	1082	322	239	591	---	803	850	---	---	1257,5
ВР 280-46-10	653	600	600	780	1152	370	360	710	---	1000	1050	754	754	1350
ВР 280-46-12,5	813	907	907	1025	1527	478	588	505	829	1250	1310	---	---	1690

Типоразмер вентилятора	L1, мм	a1, мм	a2, мм	d, мм	d1, мм	d2, мм	h, мм	t1, шт.	t2, шт.	n, шт.	n1, шт.	n2, шт.	n3, шт.	n4, шт.	l, мм
ВР 280-46-8	1026	560	560	10	10	14	907	---	---	16	4	8	---	---	389
ВР 280-46-10	1376	698	696	11	12	14	1120	150	150	12	20	8	4	4	450
ВР 280-46-12,5	1678	875	875	12	10	16	1375	---	---	16	4	10	---	---	545,5

Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
Типоразмер вентилятора	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
ВР 280-46-8	1856	830	533	1780	754	963	1730,5	704,5	830
ВР 280-46-10	2431	1055	660	2318	942	1213	2256	880	1055
ВР 280-46-12,5	2980	1302	785	2851	1173	1476	2768	1090	1302

Типоразмер вентилятора	Пр 270º			Пр 315º
Типоразмер вентилятора	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
ВР 280-46-8	1559	533	606	1989	963	556,5
ВР 280-46-10	2036	660	755	2588	1213	693
ВР 280-46-12,5	2463	785	925	3154	1590,5	843

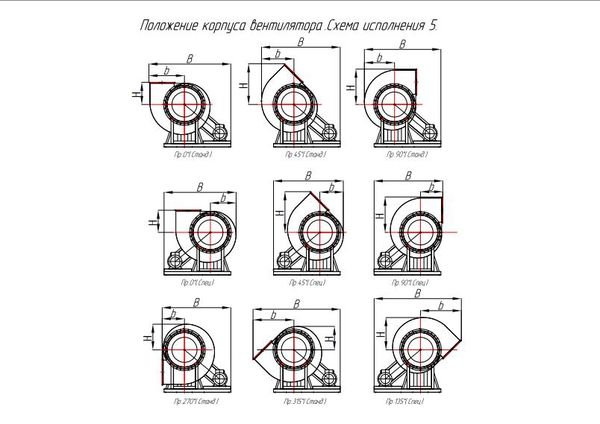

Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5 (Спец)

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º			Пр 135º
Типоразмер вентилятора	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
ВР 280-46-8	1632	606	533	1583	556,5	963	1559	533	830	1989	963	754
ВР 280-46-10	2131	755	660	2068	692	1213	2036	660	1055	2588	1213	942
ВР 280-46-12,5	2227	925	785	2521	843	1476	2463	785	1302	3154	1476	1173

Марка вентилятора	Исполнение	Электродвигатель			Параметры в рабочей зоне		Масса, кг	Виброизоляторы
Марка вентилятора	Исполнение	Частота вращения, об/мин.	Мощность, кВт	Тип *	Производ-сть, м³х1000/час	Полное давление, Па	Масса, кг	Марка	кол-во в комплекте
ВР 280-46 №2	1	1450	0,18	АИР56В4	0,57-0,80	270-310	20	ДО-38	4
		1450	0,25	АИР63А4	0,57-1,07	270-330	22
		1450	0,37	АИР63В4	0,57-1,30	270-305	22
		2900	1,1	АИР71В2	1,11-1,57	1080-1210	25
		2900	1,5	АИР80А2	1,11-2,00	1080-1310	25
		2900	2,2	АИР80В2	1,11-2,55	1080-1220	31
ВР 280-46 №2,5	1	1450	0,37	АИР63B4	0,89-1,20	410-470	30	ДО-38	4
		1450	0,55	АИР71А4	0,89-1,90	410-520	32
		1450	0,75	АИР71В4	0,89-2,40	410-510	27
		1450	1,1	АИР80А4	0,89-2,55	410-495	32
		2900	2,2	АИР80В2	1,80-2,45	1600-1830	38
		2900	3,0	АИР90L2	1,80-3,20	1600-2040	42
		2900	4,0	АИР100S2	1,80-3,90	1600-2100	49
		2900	5,5	АИР100L2	1,80-4,90	1600-2000	53
		2900	7,5	АИРМ112М2	1,80-5,10	1600-2000	74	ДО-39	4
ВР 280-46 №3,15	1	960	0,37	АИР71А6	1,18-1,60	320-370	43	ДО-38	4
		960	0,55	АИР71В6	1,18-2,61	320-405	43
		960	0,75	АИР80А6	1,18-3,35	320-390	46
		960	1,1	АИР80В6	1,18-3,55	320-380	46
		1450	1,1	АИР80А4	1,79-2,60	710-860	46
		1450	1,5	АИР80В4	1,79-3,40	710-910	47
		1450	2,2	АИР90L4	1,79-4,80	710-900	51
		1450	3,0	АИР100S4	1,79-5,4	710-890	71	ДО-39	4
ВР 280-46 №4	1	960	1,1	АИР80В6	2,55-3,55	540-625	57	ДО-38	4
		960	1,5	АИР90L6	2,55-4,75	540-680	59
		960	2,2	АИР100L6	2,55-6,60	540-690	78
		960	3,0	АИРM112MA6	2,55-7,55	540-660	96
		1450	4,0	АИР100L4	3,81-5,45	1230-1480	78
		1450	5,5	АИР112M4	3,81-6,85	1230-1580	102
		1450	7,5	АИР132S4	3,81-10,3	1230-1565	126	ДО-39	4
		1450	11,0	АИР132M4	3,81-11,4	1230-1550	135	ДО-39	4
ВР 280-46 №5	1	960	4,0	AИР112MB6	5,0-8,40	860-1070	139	ДО-40	5
		960	5,5	AИР132S6	5,0-11,15	860-1150	160
		960	7,5	AИР132M6	5,0-14,15	860-1120	176
		960	11,0	AИР160S6	5,0-16,0	860-1095	176
		1450	11,0	AИР132М4	7,50-10,8	1980-2380	176
		1450	15,0	AИР160S4	7,50-14,5	1980-2500	218	ДО-41	5
		1450	18,5	AИР160M4	7,50-17,0	1980-2540	243
		1450	22,0	A180S4	7,50-19,0	1980-2580	268
		1450	30,0	A180M4	7,50-24,5	1980-2500	278
ВР 280-46 №6,3	1	725	5,5	АИР132М8	7,50-12,6	790-980	214	ДО-41	5
		725	7,5	АИР160S8	7,50-17,3	790-1040	256
		725	11,0	АИР160М8	7,50-23,0	790-1020	281
		725	15,0	А180М8	7,50-24,6	790-990	274
		960	11,0	АИР160S6	10,1-15,6	1390-1640	268
		960	15,0	АИР160М6	10,1-20,5	1390-1790	293	ДО-42	5
		960	18,5	А180М6	10,1-24,4	1390-1820	328
		960	22,0	А200М6	10,1-28,0	1390-1810	403
		960	30,0	А200L6	10,1-33,1	1390-1780	410
ВР 280-46 №8	1	725	15,0	А180М8	15,3-24,1	1250-1530	398	ДО-42	5
		725	18,5	А200М8	15,3-27,5	1250-1580	473	ДО-42	5
		725	22,0	А200L8	15,3-32,0	1250-1640	513	ДО-43	6
		725	30,0	A225M8	15,3-41,0	1250-1630	558
		725	37,0	A250S8	15,3-48,1	1250-1600	567
		960	37,0	A225M6	20,5-33,8	2200-2750	589
		960	45,0	A250S6	20,5-40,0	2200-2850	724
		960	55,0	A250M6	20,5-47,1	2200-2900	780
		960	75,0	A280S6	20,5-59,1	2200-2850	950
		960	90,0	A280M6	20,5-65,4	2200-2800	990
ВР 280-46 №6,3	5	400	2,2	подбор	4,20-13,1	240-300	230 без эд	ДО-43	6
		470	4,0	подбор	4,80-15,8	330-415
		540	5,5	подбор	5,51-18,0	435-550
		620	7,5	подбор	6,42-20,5	580-710
		700	11,0	подбор	7,21-23,5	720-910
		800	15,0	подбор	8,23-26,5	950-1200
		900	22,0	подбор	9,31-30,0	1200-1510
		1000	30,0	подбор	10,5-33,1	1480-1880
		1100	37,0	подбор	11,6-36,4	1800-2400
ВР 280-46 №8	5	300	3	подбор	6,25-20,1	220-275	380 без эд	ДО-43	6
		350	5,5	подбор	7,41-24,1	295-375
		400	7,5	подбор	8,51-27,2	380-490
		450	11	подбор	9,54-30,3	480-610
		500	15	подбор	10,7-34,5	600-760
		560	18,5	подбор	11,9-98,1	750-960
		620	22	подбор	13,3-42,5	910-1190
		680	30	подбор	14,3-46,1	1110-1400
		750	45	подбор	16,0-51,2	1380-1710
		820	55	подбор	17,5-55,5	1600-2010
		880	75	подбор	18,2-60,0	1820-2480
ВР 280-46 №10	5	250	5,5	подбор	10,4-34,1	240-300	600 без эд	ДО-43	8
		280	7,5	подбор	11,7-37,1	295-365
		320	11	подбор	13,5-42,1	380-500
		360	15	подбор	14,8-48,1	490-630
		410	22	подбор	16,8-55,1	620-810
		460	30	подбор	19,1-60,2	790-1040
		520	45	подбор	22,1-69,1	1000-1280
		570	55	подбор	23,5-75,1	1200-1600
		630	75	подбор	26,1-84,3	1450-1950
		700	110	подбор	28,4-94,5	1810-2420
ВР 280-46 №12,5	5	220	11	подбор	18,1-58,1	280-355	750 без эд	ДО-43	10
		240	15	подбор	19,2-62,1	340-440
		270	18,5	подбор	21,6-70,1	425-535
		300	30	подбор	24,5-78,1	525-690
		330	37	подбор	26,7-85,2	640-800
		360	45	подбор	28,9-93,5	760-940
		400	55	подбор	32,5-100,1	930-1230
		440	75	подбор	36,1-111,5	1150-1500
		490	110	подбор	40,0-127,5	1400-1870
