Проектирование систем вентиляции и кондиционирования

Компании «ОблВент» предлагает услуги по проектированию систем кондиционирования и вентиляции для помещений различного назначения, гражданских и промышленных зданий и сооружений. Наш проектный отдел готов выполнить полный комплекс работ, связанных с проектированием внутренних инженерно-коммуникационных систем и решить широкий спектр поставленных задач вне зависимости от сложности и объемов работ.

Документы и данные, на которых осуществляется проектирование

Специалисты проектного отдела компании «ОблВент» подготовят проект на основании следующей документации и информации, предоставленной заказчиком:

• Архитектурные и строительные чертежи, а также дизайн-проекты объектов недвижимости (необходимы, чтобы оценить сложность проекта кондиционирования или вентиляции)
• Технологический проект (в случае, если требуется проектировать системы кондиционирования или вентиляции для производственных и торговых площадей, а также помещений общепита)
• Техническое задание на разработку проекта кондиционирования или вентиляции

Мы работаем с любыми видами объектов: квартирами, коттеджами, загородными домами, предприятиями общественного питания, складскими и офисными помещениями, производственными площадками и т.д.

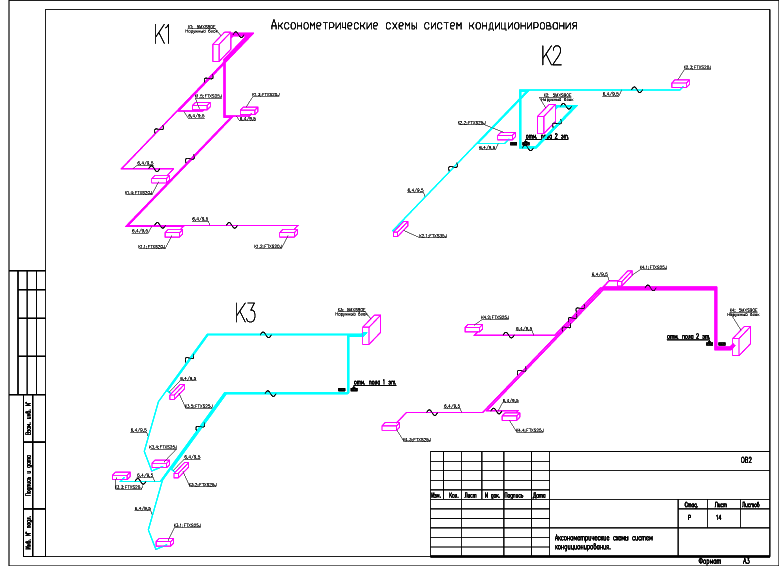

Аксонометрические схемы систем кондиционирования

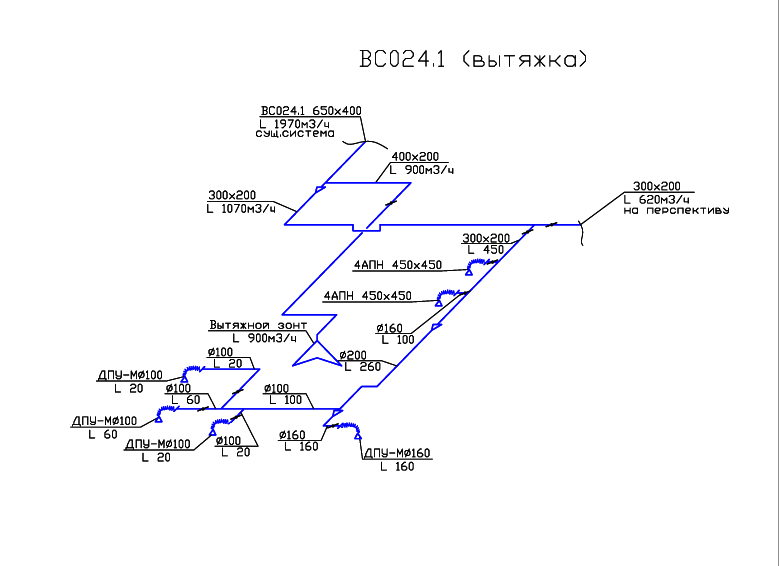

План системы вентиляции кафе

Аксонометрические схемы систем кондиционирования

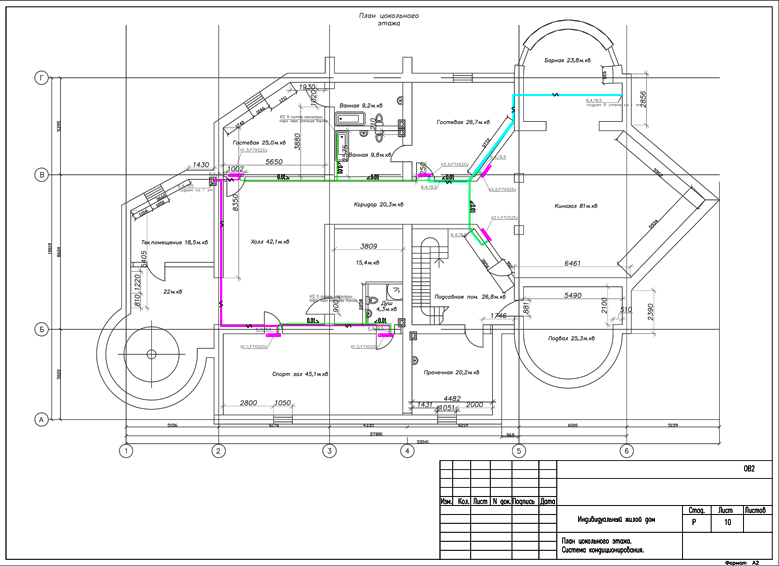

План системы кондиционирования цокольного этажа коттеджа

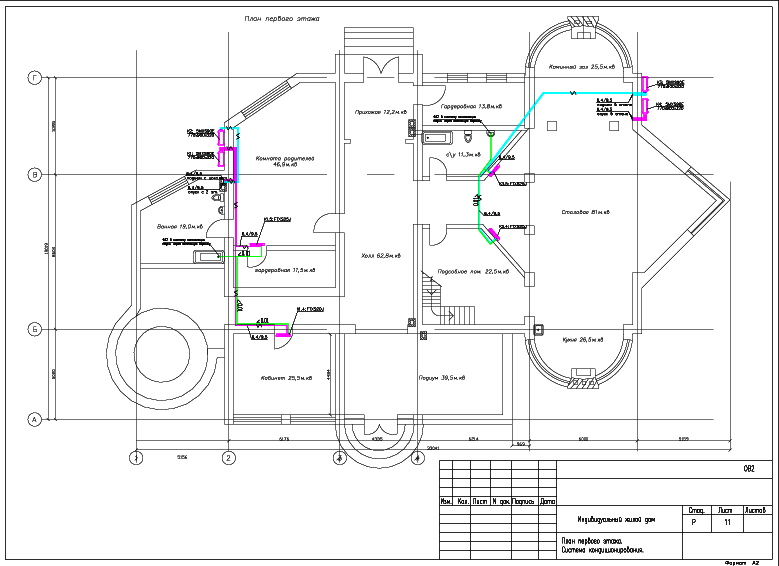

План системы кондиционирования 1-го этажа коттеджа

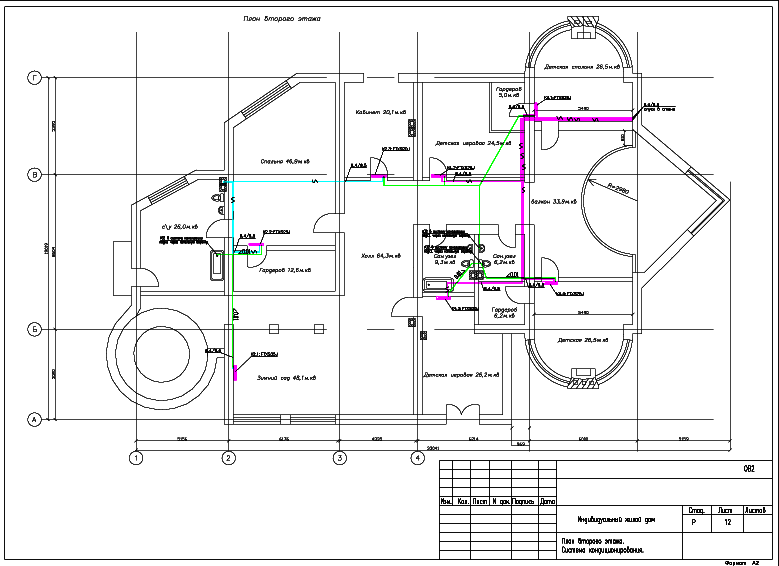

План системы кондиционирования 2-го этажа коттеджа

Технология проектирования систем кондиционирования и вентиляции

Процессы разработки проектной документации производится с применением современных технологий, позволяющих автоматизировать проведение всех необходимых расчетов и получить данные с предельной точностью.

Проектирование систем кондиционирования и вентиляции включает в себя несколько этапов, в частности:

• Изучение и анализ исходных данных по объекту недвижимости, определение сложности проекта
• Подготовка технического задания
• Определение наиболее подходящий тип и модификацию оборудования
• Подготовка предварительного эскиза, внесение изменений и корректировок в проект
• Разработка рабочей документации, согласование с заказчиком (при необходимости – внесение корректировок)
• Сдача готового проекта

Современное оборудование, используемое для очистки воздуха и регуляции микроклимата, является сложным и техноемким, поэтому работы по проектированию требуют тщательной проработки и проведения предельно точных инженерных расчетов. Кроме того, установка и работа систем кондиционирования и вентиляции непосредственным образом связаны со здоровьем и безопасностью людей, поэтому в процессе разработки проекта специалисты руководствуются санитарно-гигиеническими нормами и строительно-архитектурными правилами.

В ходе работы специалисты компании «ОблВент» решают целый комплекс задач:

• Производят расчет воздухообмена по каждому помещению, в котором будет установлена система вентиляции
• Расчет влаго- и теплопоступления в помещение, расчет количества вредных газообразных поступлений (в основном, СО2)
• Проведение аэродинамических расчетов для определения общего расхода воздуха, выбора размера сечения воздуховодов в соответствии с принятыми критериями, расчета потерь давления в системе воздуховода
• Акустический расчет, заключающийся в расчете звукового давления на выходе из устройства для распределения воздуха
• На основании проведенных расчетов и анализа предоставленной архитектурно-строительной информации производится детальный и окончательный выбор оптимально подходящего по всем критериям и требованиям оборудования, а также определяются участки прокладки сети воздуховодов и размещения установок для кондиционирования и вентиляции.

Интеграция систем

Созданные в соответствии с разработанными нами проектами системы кондиционирования и вентиляции не только в полном объеме выполняют возложенные на них функции, но и оптимизируют работу других интегрированных с ними систем, в том числе, с системами электроснабжения, позволяя в целом снизить расходы на потребления электроэнергии.

Проекты разрабатываются таким образом, чтобы все интегрированные системы работали согласованно. Также возможно интегрирование оборудования для вентиляции и кондиционирования под управление единой системой «Умный дом».

Выбор оборудования

Мы готовы предложить современные инженерные решения при выборе оптимально подходящего для конкретного проекта оборудования с учетом соотношения цена/качество. Системы, которые мы предлагаем, эргономичны, аккуратны, просты и удобны в управлении, органично вписываются в интерьер помещения, соответствуют требованиям по эстетике.

Проектная документация

По окончанию работ заказчик получает полный пакет всей необходимой проектной документации, в том числе, монтажные схемы вентиляционной системы, являющейся одним из обязательных разделов проекта. Также в проекте указаны используемые материалы и вентиляционное оборудование (узлы, пересечения, привязки, размеры и параметры), а также точное отображение установки приборов с указанием расчетов, пояснений, спецификации, аксонометрии и других данных.
