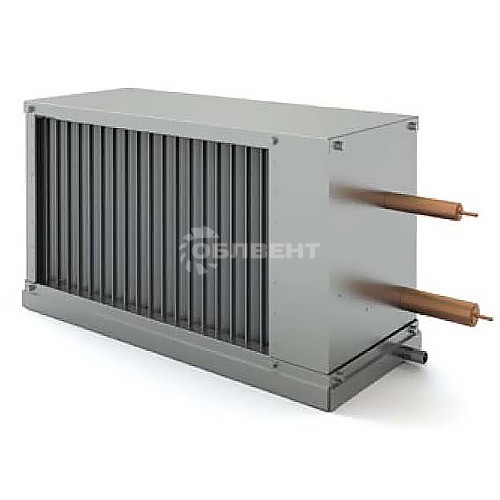

Воздухоохладители фреоновые

Воздухоохладители фреоновые предназначены для охлаждения воздуха в системах кондиционирования и вентиляции.

Условия эксплуатации

Испаритель заполнен инертным газом, который при подключении в холодильную сеть выпускается. В качестве наполнителя используются хладагенты R123, R134a, R152a, R404a, R407c, R410a, R507, R12, R22.

Конструкция воздухоохладителя

Корпус воздухоохладителя изготавливается из оцинкованного листа с изоляцией от конденсации влаги. Поверхность теплообмена создают алюминиевые пластины толщиной 0,1 mm, натянутые на медные трубки 0 ,1 mm. Стандартные охладители SDC выпускаются трехрядные с переменной геометрией (ST 25x22 mm). Испарители при их производстве заполняются азотом. Стандартно поставляются в левом исполнении при виде по направлению движения потока воздуха, оснащены каплеуловителем и изолированным поддоном для отвода конденсата. Охладители можно заказать в компании ОблВент также без каплеуловителя.

Подбор прямого охладителя

Для каждого прямого охладителя приведены номограммы термодинамических зависимостей. По номограммам можно по исходному заданию установить все необходимые параметры охладителя, отвечающие этому заданию. Номограммы составлены для трехрядных охладителей при наиболее часто используемой температуре испарения + 5°С:

• исходные заданные параметры
  • выбранный типоразмер охладителя
  • расход воздуха (скорость в сечении)
  • входная расчетная температура воздуха (+25°С, +30°С, +35°С)
  • относительная влажность воздуха (40%, 50% или 60%)
• итоговые установленные параметры
• выходная температура воздуха
• холодопроизводительность

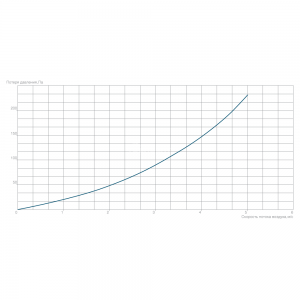

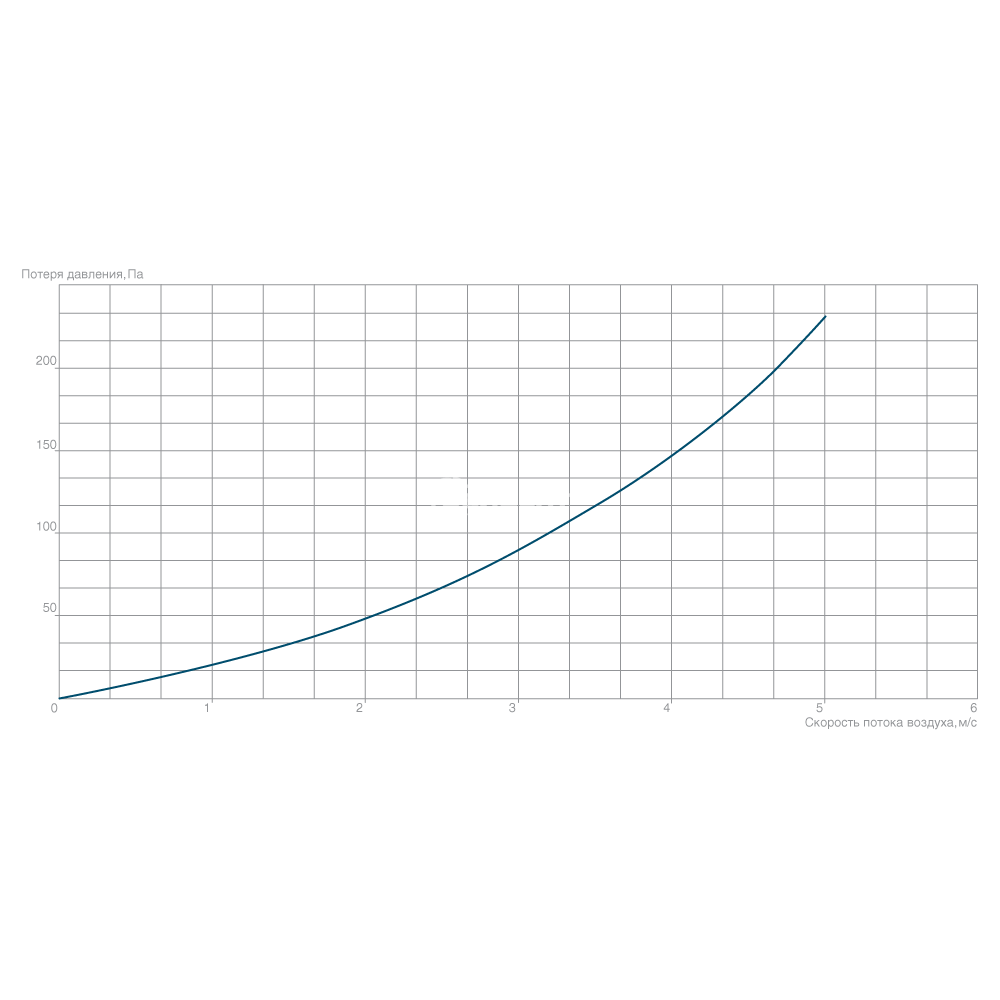

• потеря давления по воздуху

Порядок подбора воздухоохладителей

• Для исходных величин по номограмме устанавливается температура воздуха за охладителем.
• Если температура на выходе равна или выше требуемой, охладитель отвечает заданным условиям.
• Для исходных параметров по номограмме выбирается макс. холодопроизводительность прямого охладителя при заданном расходе.

Место установки

При выборе расположения охладителя в вентоборудовании рекомендуется соблюдать следующие правила:

• Прямые охладители могут работать в положении, которое позволяет отводить конденсат.
• Необходимо обеспечить контрольный и сервисный доступ к охладителю.
• Перед охладителем должен устанавливаться воздушный фильтр, защищающий его от загрязнения (если он отсутствует перед обогревателем).
• Для достижения максимальной холодо-производительности необходимо подключить охладитель противоточно.
• Охладитель можно устанавливать перед и за вентилятором.
• Если охладитель устанавливается за вентилятором, рекомендуется предусмотреть между ними участок для стабилизации потока воздуха (например воздуховод длиной 1-1,5 м).

Монтаж, эксплуатация, сервис

Монтаж, эксплуатацию и сервис, включая компрессорно-конденсаторный блок, может производить только специализированная монтажная фирма в соответствии с действующим законодательством.

Прямые охладители не обязательно устанавливать на самостоятельные подвески, они могут быть установлены в канал воздуховода. Однако ни в коем случае нельзя загружать охладители SDC напряжением, особенно скручиванием от подсоединенной трассы.

Перед монтажом на переднюю соединительную поверхность фланца охладителя наклеивается самоклеящееся уплотнение.

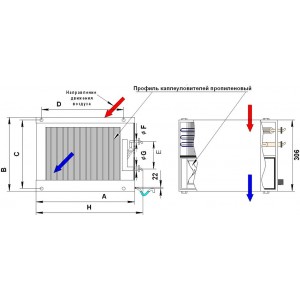

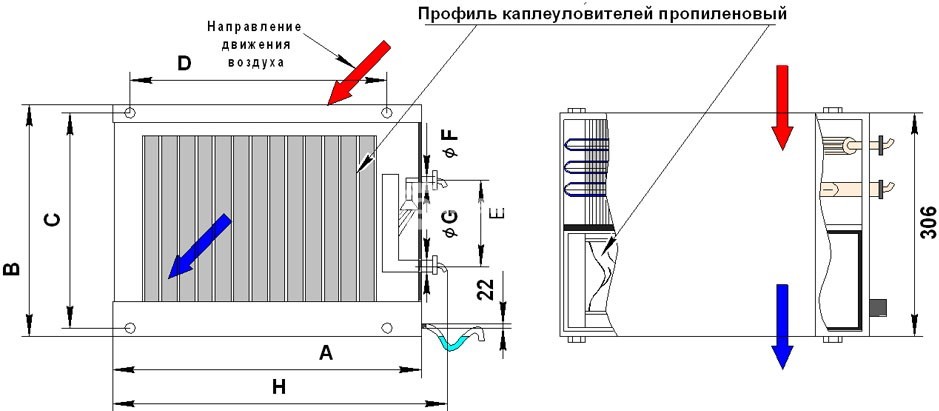

Габаритные размеры и масса



Модель	А, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	Масса, кг
SVPC-F-400×200	564	283	220	420	95	12	16	730	16
SVPC-F-500×250	664	333	270	520	125	12	16	830	18
SVPC-F-500×300	664	383	320	520	155	16	22	830	19
SVPC-F-600×300	764	383	320	620	155	16	22	930	21
SVPC-F-600×350	764	433	370	620	195	16	22	930	23
SVPC-F-700×400	864	483	420	720	220	22	28	1030	26
SVPC-F-800×500	964	583	530	820	290	22	28	1130	32
SVPC-F-900×500	1074	598	530	930	330	28	35	1240	36
SVPC-F-1000×500	1174	598	530	1030	330	28	35	1340	42
