Прямоугольные шумоглушители

Общие сведения о шуме:

Низкий уровень шума при работе систем вентиляции и кондиционирования воздуха является очень важным показателем. Шум является одним из основных источников нарушения комфортного состояния. Поэтому при разработке систем и подборе соответствующего оборудования обязательно должен учитываться акустический фактор.

Шумы и звуки создаются волнами, возникающими при сжатии и расширении в воздухе, воздуховодах системе гидравлики, в жидкостях, передвигающихся по трубам.

Скорость распространения звука в воздухе – около 340 м/с. Основным параметром шума является его частота. Она соответствует количеству колебаний в секунду волн расширения и сжатия. Единицей измерения частоты является герц. Один герц (1 Гц) равен одному колебанию в секунду. Человек способен различать звуки в пределах от 20 Гц до 20000 Гц.

При нормальных условиях работы систем вентиляции и кондиционирования воздуха рассмотрению подлежит узкий спектр частот, как правило, от 63 Гц до 8000 Гц. Полоса частот подразделяется на восемь стандартных групп волн, называемых “октавными полосами частот” Каждая группа определяется средней для нее частотой волн: 63 Гц, 125 Гц, 250 Гц, 500 Гц, 1000 Гц, 2000 Гц, 4000 Гц, 8000 Гц. Подразделение по октавным полосам частот помогает представить звуковой спектр шума с распределением звуковой энергии по разным частотам.

Для правильного осуществления контроля за уровнем шума при работе систем вентиляции и кондиционирования воздуха важно учитывать следующие основополагающие правила:

• Наличие некоторого шума в помещении неизбежно
  Система вентиляции и кондиционирования может не посредственно является источником шума либо передавать его в другие помещения с меньшим уровнем шума.
• Для обеспечения максимальной эффективности при умеренных затратах меры по контролю за уровнем шума должен предусматриваться на стадии проектирования системы.
• Одним из наиболее эффективных способом снижения уровня шума в системах вентиляции и кондиционирования воздуха является наличие в системе шумоглушителей, которые снижают уровень шума, создаваемый агрегатами вентиляционной системы.

Назначение шумоглушителей:

Шумоглушители предназначены для снижения уровня шума от вентиляторов в канале воздуховода, как на входе, так и на выходе.

Область применения:

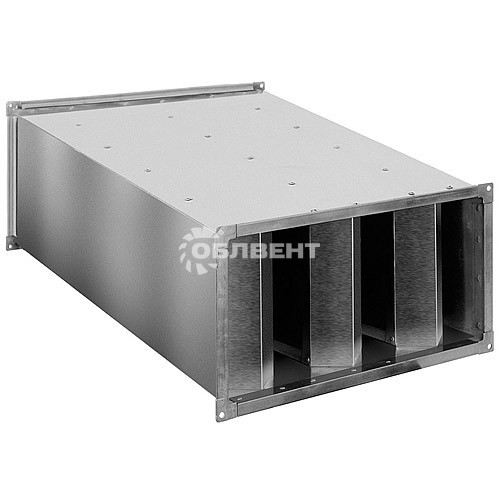

Шумоглушители канальные пластинчатые ОблВент применяются в системах вентиляции и кондиционирования воздуха. Шумоглушители устанавливаются непосредственно в прямоугольный канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий в условиях умеренного климата.

Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, имеющий температуру от минус 40° до +70°С, не должен содержать липких веществ, волокнистых и абразивных материалов, а содержание пыли и других твердых примесей должно быть не более 100 мг/м 3. Скорость прохождения воздуха между пластинами шумоглушителя не должна превышать 20 м/с. Канальные пластинчатые шумоглушители типа SMN могут работать в любом положении.

В стандартном исполнении корпус шумоглушителя изготовлен из оцинкованного стального листа. Основные технические характеристики применяемого шумопоглащающего материала приведены далее:

• Удельная плотность: 80 кг/м 3
• Прочность на сжатие: 3 кН/м 2 (при деформации 5%)
• Пожарная классификация пластины: негорючий
• Максимальная рабочая температура: +55°C
• Теплопроводность, ВТ/мК, при разных средних температурах: 10°C – 0,034; 100°C – 0,046; 200°C – 0,065

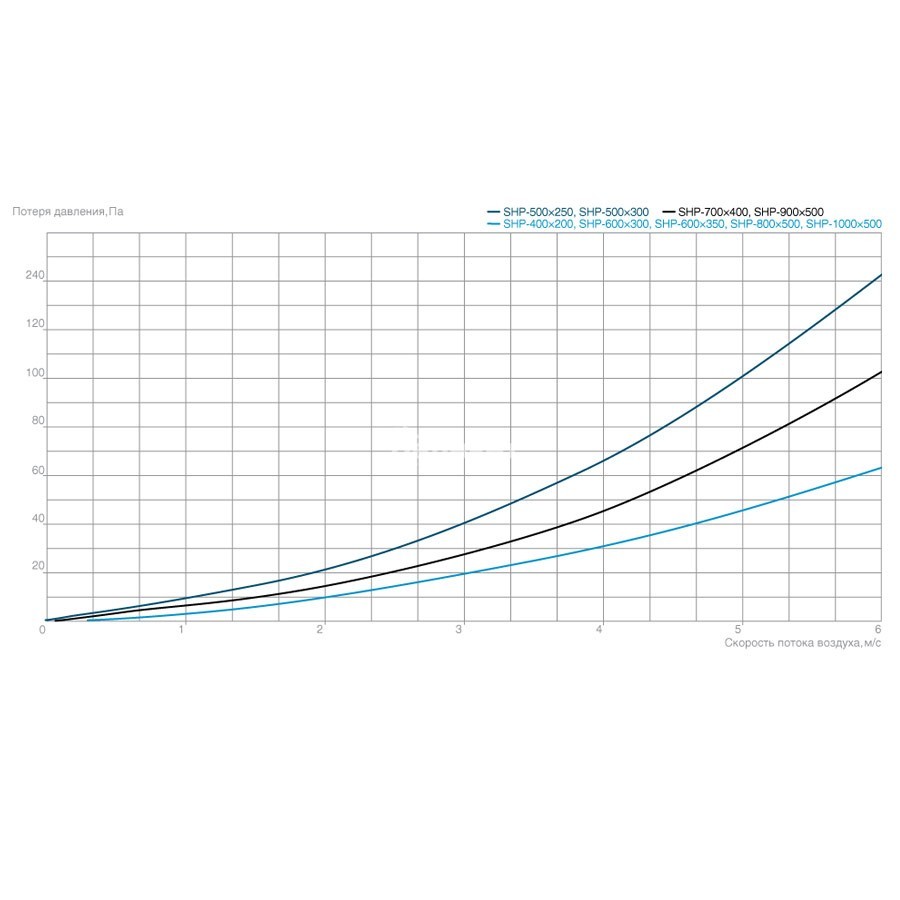

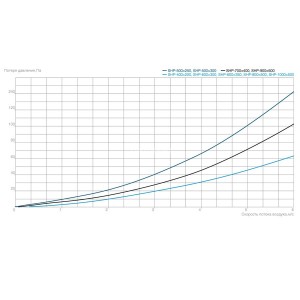

Габаритные размеры и масса

Модель	А, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	L, мм	Масса, кг	Число пластин
SHP-400×200	400	200	420	220	440	240	9	1014	26	2
SHP-500×250	500	250	520	270	540	290	9	1014	27	3
SHP-500×300	500	300	520	320	540	340	9	1014	30	3
SHP-600×300	600	300	620	320	640	340	9	1014	32	3
SHP-600×350	600	350	620	370	640	390	9	1014	37	3
SHP-700×400	700	400	720	420	740	440	9	1014	48	4
SHP-800×500	800	500	830	530	840	560	11	1014	58	4
SHP-900×500	900	500	930	530	960	560	11	1016	64	5
SHP-1000×500	1000	500	1030	530	1060	560	11	1016	70	5
