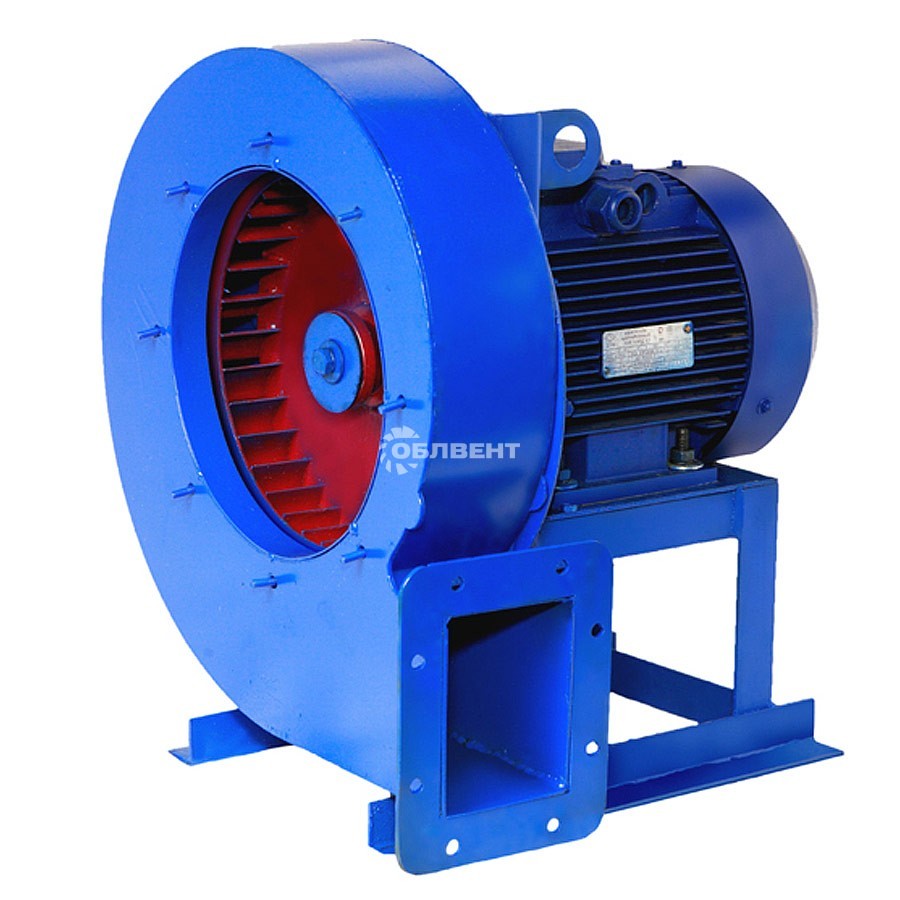

Вентиляторы высокого давления ВР 12-26

Общие сведения

• ТУ 4861-001-85589750
• Высокого давления
• Одностороннего всасывания
• Корпус спиральный, поворотный
• Вперед загнутые лопатки
• Количество лопаток – 32
• Направление вращения – правое и левое

 Назначение

Вентиляторы высокого давления ВР 12-26 эксплуатируются в сооружениях различного, преимущественно промышленного назначения. Устанавливаются в стационарных системах вентиляции, кондиционирования, отопления, используются с разнообразными установками в производственных/ санитарно-технических целях.

ВР 12-26 общепромышленного назначения разработаны для перемещения воздушных потоков, неагрессивных газовоздушных смесей без липких/волокнистых частиц, с запыленностью до 0.1 г/куб.м. Промышленные вентиляторы марки ВР 12-26 не могут быть использованы в технологических процессах с установками, нагревающими перемещаемые газовоздушные среды выше температуры возгорания содержащихся в них взрывоопасных компонентов.

Предельно допустимая температура перемещаемых воздушных/ газовоздушных потоков для приборов стандартного исполнения составляет +80 градусов, для тепло-, жаростойких – 200 градусов.

Условия эксплуатации

Согласно требованиям ГОСТ эксплуатация данного оборудования рекомендована в зонах с умеренным либо тропическим климатом, 2-3-я категории размещения. Монтаж по 1-й категории допустим при условии эффективной защиты от внешних воздействий электродвигателя устанавливаемого прибора. Температура внешней среды: допустимый диапазон +40…-40 град.

Варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал - углеродистая сталь
Ж2	Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь

Аналоги ВР 12-26

Аналогами ВР 12-26 высокого давления, обладающими сходными с ним техническими показателями, являются ВР 240-26, ВПВ-ВД.

Габаритно присоединительные размеры

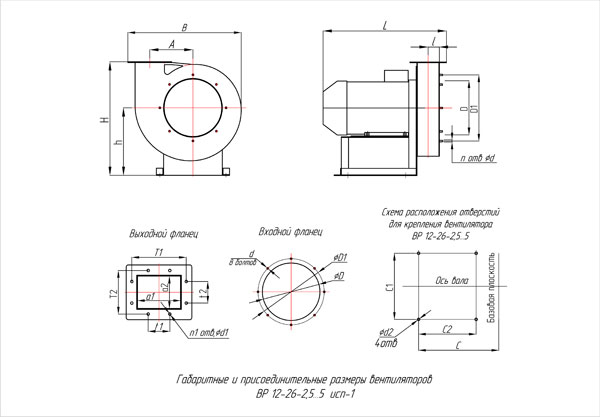

Габаритные и присоединительные размеры вентиляторов ВР 12-26 исп-1

№ маш	A,мм	T1, мм	T2, мм	C, мм	C1, мм	C2, мм	D, мм	D1, мм	L, мм
2,5	150	132	110	234	240	195	204	240	390
3,15	192	172	140	319	260	300	256	300	445
3,5	210	180	145	276	340	200	245	280	440
4	240	204	164	386	400	270	320	370	590
4,5	271	220	176	479	440	380	360	410	715
5	300	252	202	557	460	400	400	460	915



№ маш	a1, мм	a2, мм	d, мм	d1, мм	d2, мм	h, мм	n1, шт.	t1, шт.	t2, шт.	l, мм
2,5	100	75	М6	9	12	250	8	80	80	42
3,15	128	96	М6	10	12	305	8	80	80	52
3,5	140	105	М8	10	12	340	8	80	80	57
4	160	120	М8	10	14	380	8	80	80	64
4,5	180	135	М10	12	14	420	8	80	100	102
5	200	150	М10	10	18	470	8	100	100	102

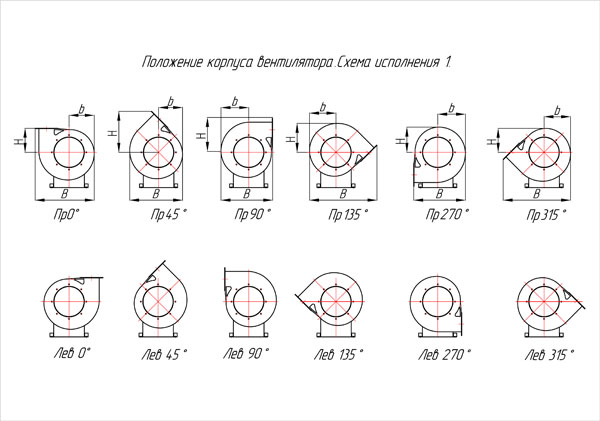

Размеры, зависящие от положения корпуса вентиляторов ВР 12-26 исп-1

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
2,5	402	172	170	359	165	283	357	187	230
3,15	500	208	200	441	196	346	433	233	292
3,5	556	241	206	501	230	369	481	262	315
4	627	272	260	570	260	435	557	297	355
4,5	695	296	264	625	279	469	593	329	400
5	788	336	320	705	319	546	689	369	452

Типоразмер вентилятора	Пр 135º			Пр 270º			Пр 315º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
2,5	463	180	194	357	187	172	463	180	165
3,15	568	220	245	433	233	208	568	220	196
3,5	620	251	271	481	262	241	620	251	230
4	720	285	310	557	297	272	720	285	260
4,5	782	312	346	593	329	296	782	312	279
5	898	352	386	689	369	336	898	352	319
