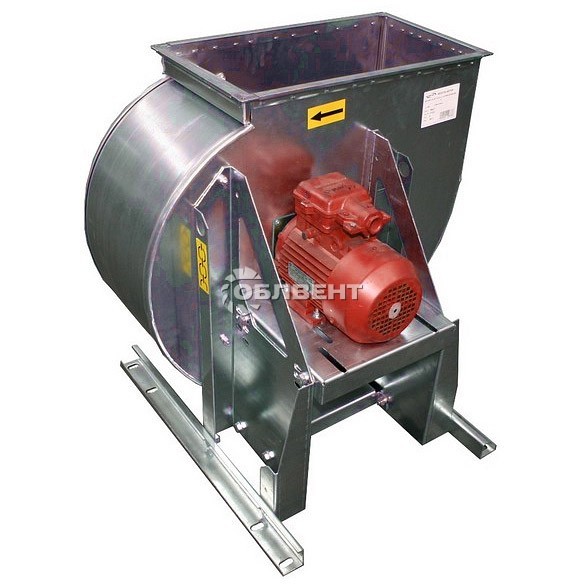

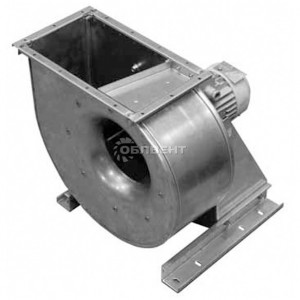

Вентиляторы радиальные ВРАВ

Данные вентиляторы используются в стационарных вентиляционных системах кондиционирования и воздушного отопления на производственных и жилых объектах.

Типоразмеры:2 - 12,5

Производ-сть, 1000хм³/час:0,14-12,8

Полное давление, Па:680-9400

- Инструкция и габаритные размеры

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Назначение:

Изготавливаются следующие модели:

общепромышленные (Н)
теплостойкие (Ж)
коррозионностойкие (К1)
коррозионно-теплостойкие (К1Ж)
взрывозащищенные (В) – только по 1-й конструктивной схеме
взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
сейсмостойкие (С) - для каждого из выше перечисленных исполнений

Для переноса воздуха или газов с температурой до 400°С и до 600°С при длительности работы не менее 120 минут применяют специальную модель ВРАН-ДУ. Также, возможна комплектация в шумоизолирующем кожухе с виброизоляторами и гибкими вставками, что позволяет снизить не только общий уровень шума, но и динамические нагрузки.

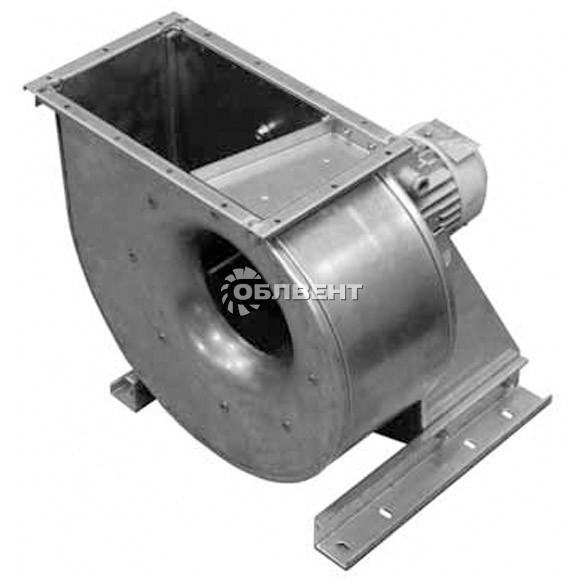

Конструкция

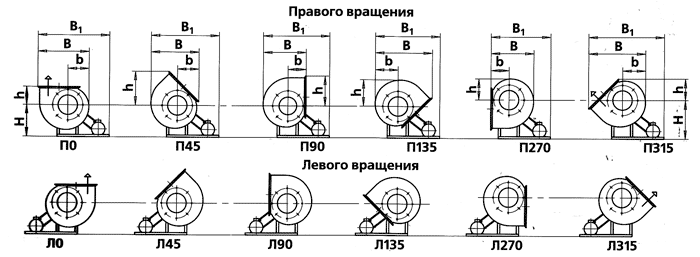

К основным конструкционным элементам относятся рабочее колесо (левого или правого вращения) с загнутыми назад лопатками, поворотный спиральный корпус. Основным отличием данной модели является обеспечение долговечной работы благодаря тому, что входной патрубок, имея специальную цилиндрическую форму, не входит в рабочее колесо. Также, у агрегатов отсутствует входной фланец, что позволяет воздушным потокам совершать более благоприятный вход на стороне всасывания. Для климатического варианта исполнения У1, УХЛ1, Т1 имеется специальный механизм защиты привода и выхлопа вентилятора от атмосферных осадков.

Условия эксплуатации:

Данные агрегаты монтируются вне обслуживаемого помещения и в дали от постоянного пребывания людей. Согласно условиям эксплуатации, вентиляторы можно применять при умеренном (У); умеренно-холодном (УХЛ) и тропическом (Т) климате 1-й и 2-й категории размещения по ГОСТ 15150.

температура окружающей среды - от - 45 до +40°С для умеренного климата,
- от - 60 до +40°С для умеренного и холодного климата,- от минус 10 до +50°С для тропического климата;
среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;

Компания ВентИнформ осуществляет поставки вентиляционного оборудования во все регионы России. Мы предлагаем вентиляторы ВРАВ следующих типоразмеров:

ВРАВ № 2
ВРАВ № 2,5
ВРАВ № 2,8
ВРАВ № 3,15
ВРАВ № 3,55
ВРАВ № 4
ВРАВ № 4,5
ВРАВ № 5
ВРАВ № 6,3
ВРАВ № 8
ВРАВ № 10
ВРАВ № 12,5

Вентиляторы среднего давления ВРАВ отвечающие первой конструктивной схеме производятся в десяти типоразмерах:

2,5

2,8

3,15

3,55

4,5

6,3

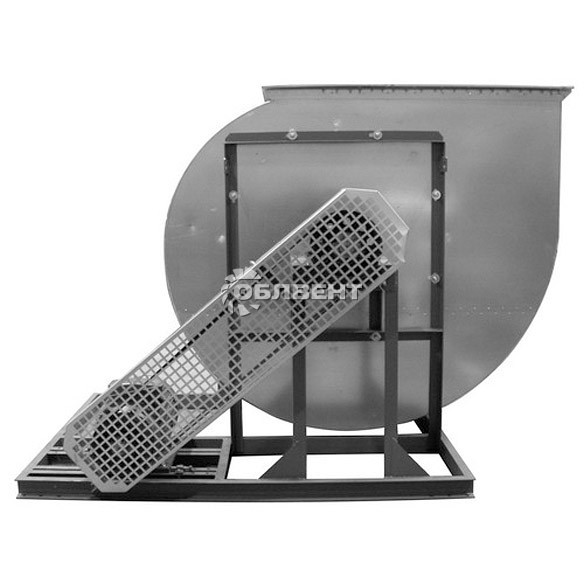

ВРАВ отвечающие пятой конструктивной схеме изготавливаются в четырех типоразмеров:

6,3

12,5

Вентиляторы ВРАВ, изготавливаемые по 1-й и 5-й схемам для эксплуатации в различных условиях.

Наименование	Тип	Маркировка
Вентиляторы среднего давления ВРАВ	Общепромышленные	(Н)
Вентиляторы среднего давления ВРАВ	Коррозионностойкие	(К)
Вентиляторы среднего давления ВРАВ	Теплостойкие	(Ж)
Вентиляторы среднего давления ВРАВ	Коррозионно-теплостойкие	(К1Ж)

Вентиляторы ВРАВ, изготавливаемые по 1-й конструктивной схеме:

Наименование	Тип	Маркировка
Вентиляторы среднего давления ВРАВ	Взрывозащищенные	(В)
Вентиляторы среднего давления ВРАВ	взрывозащищенные коррозионностойкие	(ВК1)
Вентиляторы среднего давления ВРАВ	взрывозащищенные коррозионностойкие	(ВК3)
Вентиляторы среднего давления ВРАВ	Взрывозащищенные теплостойкие	(ВЖ)
Вентиляторы среднего давления ВРАВ	Взрывозащищенные коррозионно-теплостойкие	(ВК1Ж)
Вентиляторы среднего давления ВРАВ	Сейсмостойкие	(С)

Погодно-климатические условия эксплуатации вентиляторов ВРАВ

Климат	Температура окружающей среды	Среднее значение для виброскорости внешних генераторов вибрации в месте монтажа вентилятора
Умеренный климат (У)	от -45 до + 40 °С	не более 2 мм/с
Умеренный и холодный климат (УХЛ).	от -60 до +40 °С	не более 2 мм/с
Тропический климат (Т)	от -10 до +50 °С	не более 2 мм/с

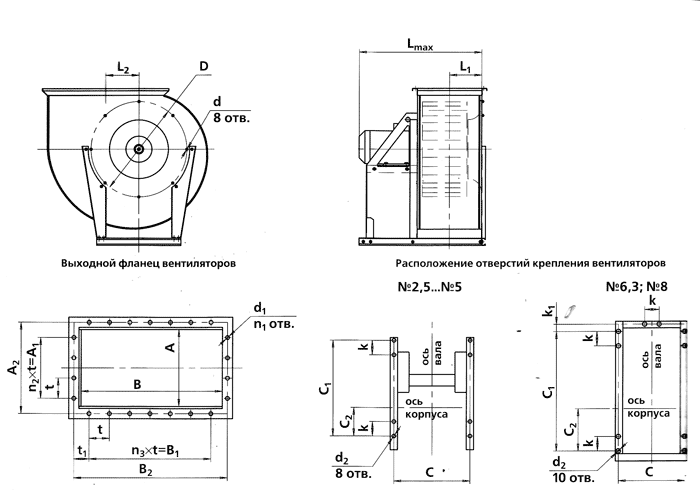

Габаритные и присоединительные размеры вентиляторов ВРАВ. Исполнение 1

Номер вен-тиля-тора	n1	n2	n3	Габаритные размеры, мм
Номер вен-тиля-тора	n1	n2	n3	Lmax	L1	L2
2	12	2	2	460	73	73
2,5	12	2	3	440	89	86
2,8	22	2	3	510	101	101
3,15	14	2	3	550	110	115
3,55	16	2	4	700	127	129
4	16	2	4	750	143	145
4,5	16	2	4	770	160	164
5	22	3	6	970	175	182
6,3	26	4	7	1080	222	231
8	18	2	5	1590	282	297

Номер вен-тиля-тора	Присоединительные размеры, мм
Номер вен-тиля-тора	А	А1	А2	B	B1	B2	D	d	d1	t	t1
2	140	170	170	255	170	283	235	М6	7	85	56,5
2,5	175	160	200	325	240	348	280	М6	7	80	54
2,8	199	200	222	362	300	383	310	М6	7	100	41,5
3,15	217	200	240	399	300	420	345	М6	7	100	37,5
3,55	249	200	272	454	400	475	390	М6	7	120	55
4	281	200	310	512	400	538	430	М8	9	100	55
4,5	318	240	350	574	480	604	480	М8	9	120	55
5	353	300	380	643	600	668	530	М8	9	100	40
6,3	441	400	470	801	700	830	660	М8	9	100	35
8	563	300	600	1009	750	1047	835	М8	9	150	150

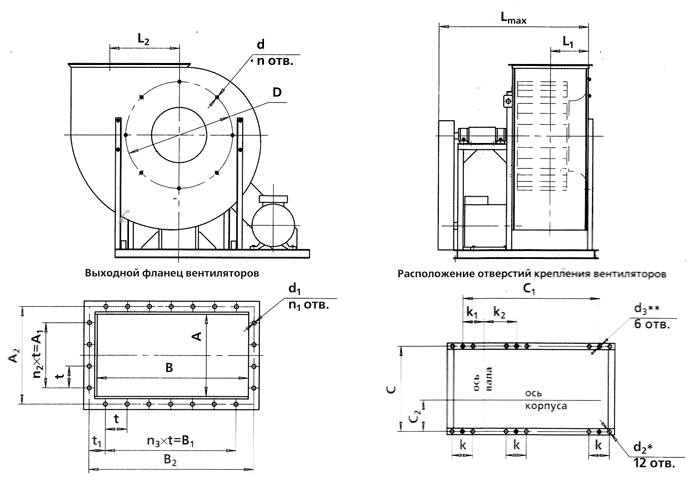

Габаритные и присоединительные размеры вентиляторов ВРАВ. Исполнение 5

Номер вентилятора	Присоединительные размеры, мм
Номер вентилятора	А	А1	А2	B	B1	B2	D	d	d1	t	t1
6,3	441	400	470	801	700	830	660	М8	9	100	35
8	563	300	600	1009	750	1047	835	М8	9	150	150
10	703	450	750	1269	1050	1317	1050	М8	12	150	150
12,5	877	750	925	1593	1500	1638	1285	М10	12	150	87,5

Номер вентилятора	n	n1	n2	n3	Габаритные размеры, мм
Номер вентилятора	n	n1	n2	n3	Lmax	L1	L2
6,3	8	26	4	7	1170	222	231
8	8	18	2	5	1350	282	297
10	16	24	3	7	1640	353	366
12,5	16	34	5	10	1840	440	455
