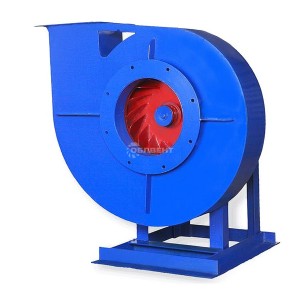

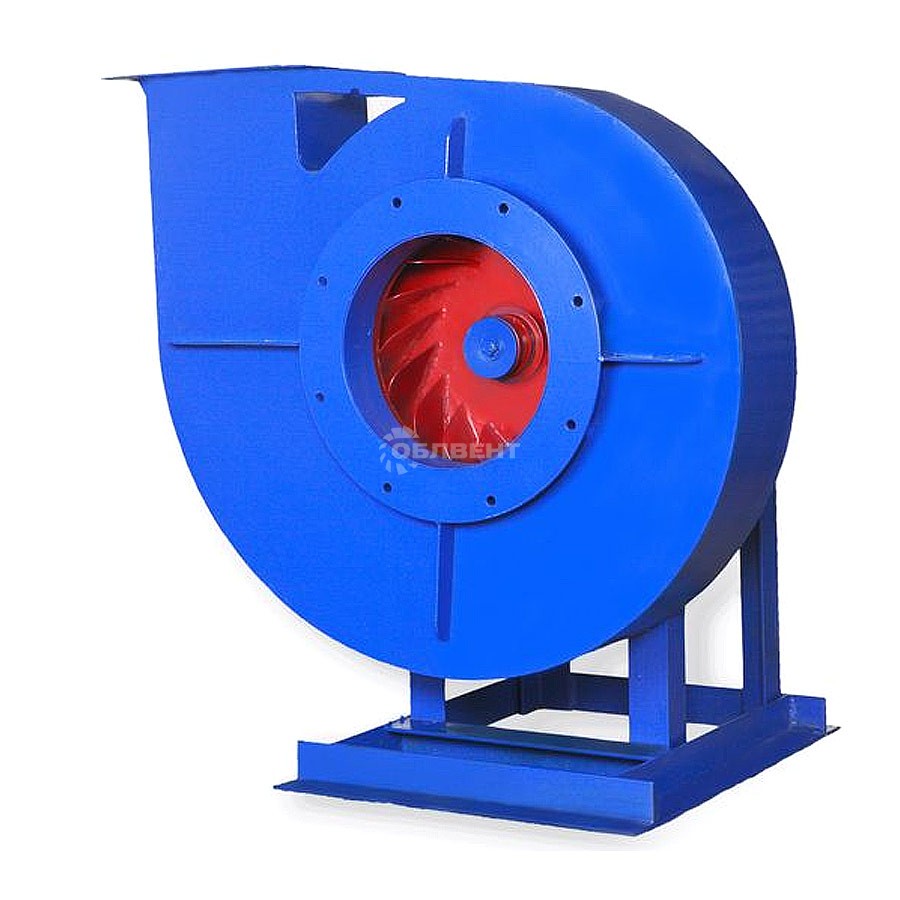

Вентиляторы радиальные ВР 132-30

Общие сведения

• ТУ 4861-001-85589750
• Высокого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 16
• Варианты направление вращения – правое, левое

Назначение

ВР 132-30 – вентилятор высокого давления, получивший большое распространение при решении следующих функциональных задач: искусственное нагнетание воздуха в вентиляционные системы стационарного типа промышленных, общественных, торгово-офисных и др. зданий; эксплуатация в производственных целях с установками различных видов и назначения.

Вентиляторы радиальные марки ВР 132-30 разработаны для перемещения воздушных масс и газовоздушных смесей с максимальным содержанием в них пыли до 100 мг/куб.м, с температурой, не превышающей 80 град.

Условия эксплуатации

Максимальный эффект от применения вентиляционного оборудования данного типа обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения. При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.

Основные варианты изготовления

Индекс	назначение и материалы
-	Общепромышленное исполнение, материал - углеродистая сталь
Ж2	Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы ВР 132-30, ВР 120-28 высокого давления выпускаются в двух вариантах конструктивного исполнения:

• 1-я схема – колесо вентилятора напрессовано на вал электродвигателя;
• 5-я схема – соединено с двигателем посредством ремня (клиноременная передача).

По назначению ВР 132-30 имеют стандартное, тепло-, коррозионностойкое либо взрывозащищенное исполнение и производятся из углеродистой, нержавеющей стали или из разнородных материалов соответственно.

При индивидуальном заказе радиальные вентиляторы ВР 132-30 могут комплектоваться дополнительными элементами: гибкими вставками, виброизоляторами.

Аналоги ВР 132-30

Радиальные вентиляторы, имеющие аналогичные ВР 132-30 технические показатели и представляющие собой благодаря этому его полноценную замену, – вентилятор ВВД, ВР 120-28, ВР 130-28.

Габаритные и присоеденительные размеры

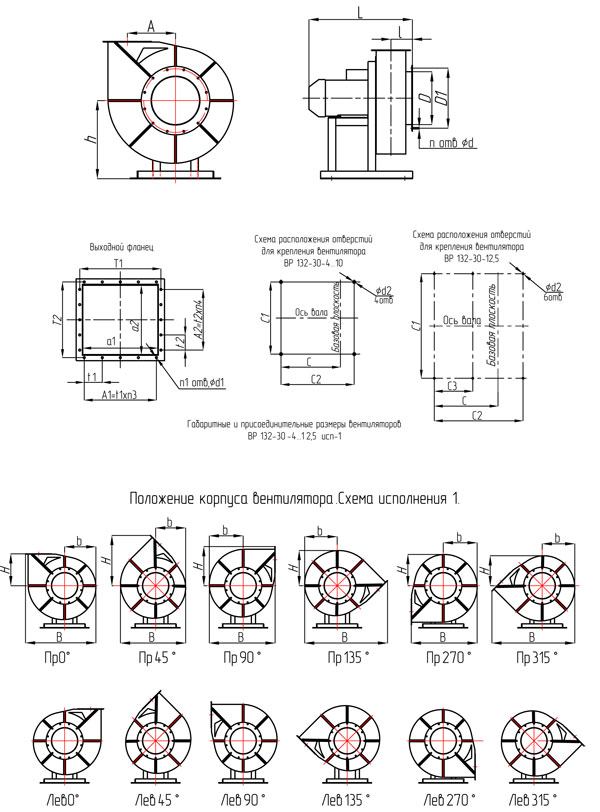

Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп-1



№ маш	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	C3, мм	D, мм	D1, мм	L, мм	T1, мм	T2, мм
4	195	210	170	317	300	320	---	255	290	485	210	170
5	300	200	100	378	400	428	---	250	336	675	242	194
6,3	322	200	100	526	550	592	---	313	430	945	298	245
8	400	200	100	646	700	740	---	400	530	1156	370	292
10	600	450	352	825	790	1005	---	500	645	1238	450	352
12,5	625,5	400	400	828	1066	1045	566	620	670	1290	549	430



№ маш	a1, мм	a2, мм	d, мм	d1, мм	h, мм	n, шт.	n1, шт.	n3, шт.	n4, шт.	t1, шт.	t2, шт.	l, мм	d2, мм
4	169	126	7	7	335	8	8	2	2	105	85	109	12
5	200	150	7	7	500	8	10	2	1	100	100	115	14
6,3	236	186	11	13	500	12	10	2	1	100	100	149	16
8	320	240	13	11	650	12	14	2	1	100	100	178	14
10	400	300	13	13	900	12	12	3	1	150	150	228	14
12,5	493	370	12	12	1000	16	20	4	4	100	100	245	14





Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп-1

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
4	560	240	250	500	230	403	510	260	320
5	763	325	314	693	312	532	677	363	438
6,3	862	378	386	788	363	615	756	410	484
8	1085	482	492	1004	462	775	1014	522	603
10	1488	645	650	1370	605	1056	1375	725	843
12,5	1675	750	780	1563	719	1206	1593	813	925



Типоразмер вентилятора	Пр 135º			Пр 270º			Пр 315º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
4	653	250	270	510	260	240	653	250	230
5	876	344	382	677	363	325	877	344	312
6,3	1009	394	426	796	410	378	1009	394	363
8	1276	502	542	1014	522	482	1276	502	462
10	1741	685	765	1375	725	645	1741	685	605
12,5	1987	781	844	1593	813	750	1987	782	719

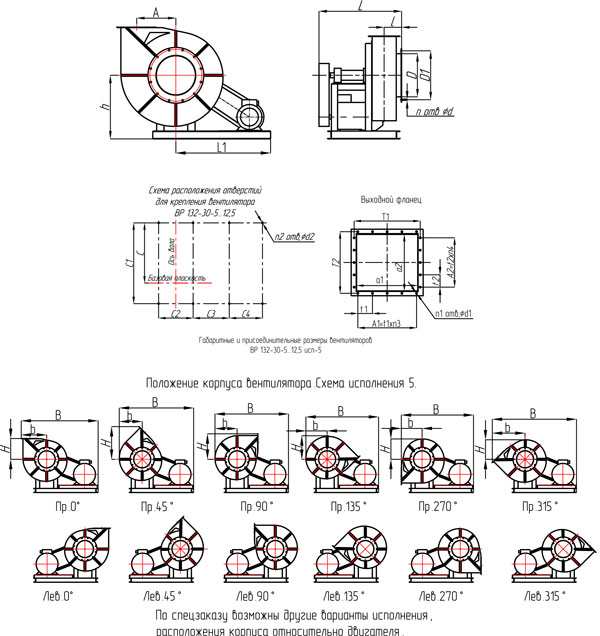

Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп-5

№ маш	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	C3, мм	C4, мм	D, мм	D1, мм	L, мм	L1, мм	T1, мм	T2, мм
5	300	200	100	489	588	460	460	---	250	336	720	746	242	194
6,3	322	200	100	497	614	426	544	---	313	430	765	826	298	245
8	400	200	100	559	702	500	584	---	400	530	857	968	370	292
9	540	416	100	517	646	1360	---	---	350	420	842	1054	416	280
10	600	450	352	575	746	660	600	---	500	645	923	1160	450	352
12,5	625,5	400	400	629	852	300	642	1202	620	670	997	1609	549	430



№ маш	a1, мм	a2, мм	d, мм	d1, мм	d2, мм	h, мм	n, шт.	n1, шт.	n2, шт.	n3, шт.	n4, шт.	t1, шт.	t2, шт.	l, мм
5	200	150	7	7	14	500	8	10	6	2	1	100	100	115
6,3	236	186	11	7	14	520	12	10	6	2	1	100	100	149
8	320	240	13	13	14	650	12	14	6	2	1	100	100	178
9	360	225	13	11	16	850	12	14	4	4	1	104	100	175
10	400	300	13	13	16	900	12	12	6	3	1	150	150	228
12,5	493	370	12	12	16	1000	16	20	8	4	4	100	100	245





Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп-5

Типоразмер вентилятора	Пр 0º			Пр 45º			Пр 90º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
5	1184	438	314	1128	382	532	1109	363	438
6,3	1310	484	386	1252	426	615	1236	410	484
8	1571	603	492	1510	542	775	1490	522	603
9	1824	770	531	1742	688	920	1707	653	770
10	2003	843	650	1925	765	1056	1885	725	843
12,5	2471	925	780	2390	844	1206	2359	813	925



Типоразмер вентилятора	Пр 135º			Пр 270º			Пр 315º
	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм	В, мм	b, мм	H, мм
5	1090	344	382	1061	315	325	1278	532	312
6,3	1220	394	426	1212	386	378	1441	615	363
8	1470	502	542	1460	494	482	1743	775	462
9	1672	618	688	1585	531	583	1974	920	548
10	1845	685	765	1810	650	645	2216	1056	605
12,5	2328	782	844	2326	780	750	2752	1206	719
