Клапаны противодымной вентиляции КЛАД2(КДМ2)КЛАД3

Клапаны сертифицированы ВНИИПО МЧС России, Республиканским центром сертификации МЧС Республики Беларусь КЛАД® – зарегистрированный товарный знак ЗАО «ВИНГС-М»

Клапаны КЛАД®-2 (КДМ-2) и КЛАД®-3 предназначены для применения в вытяжных и приточных системах противодымной вентиляции зданий и сооружений различного назначения. Клапаны могут применяться в качестве дымовых и противопожарных нормально закрытых в соответствии с нормативными требованиями. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Разновидности клапанов КЛАД-2, КЛАД-3:

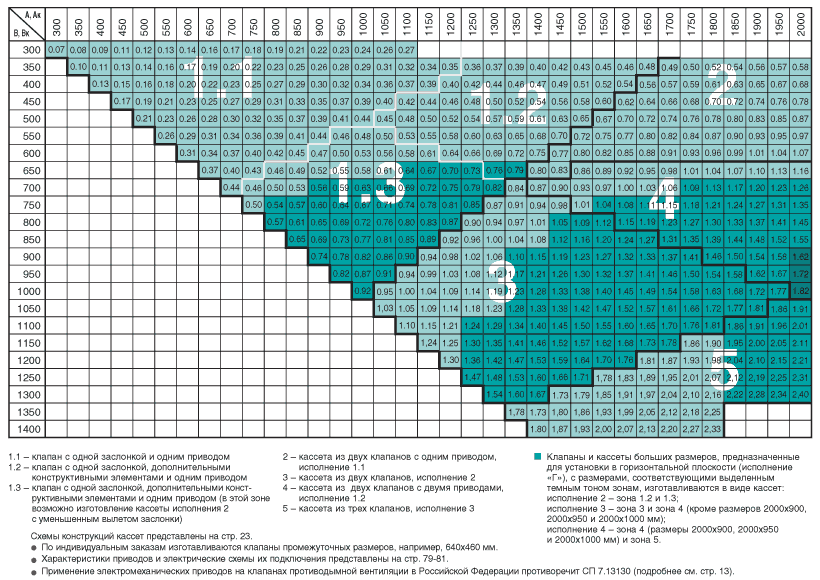

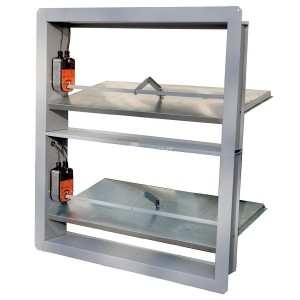

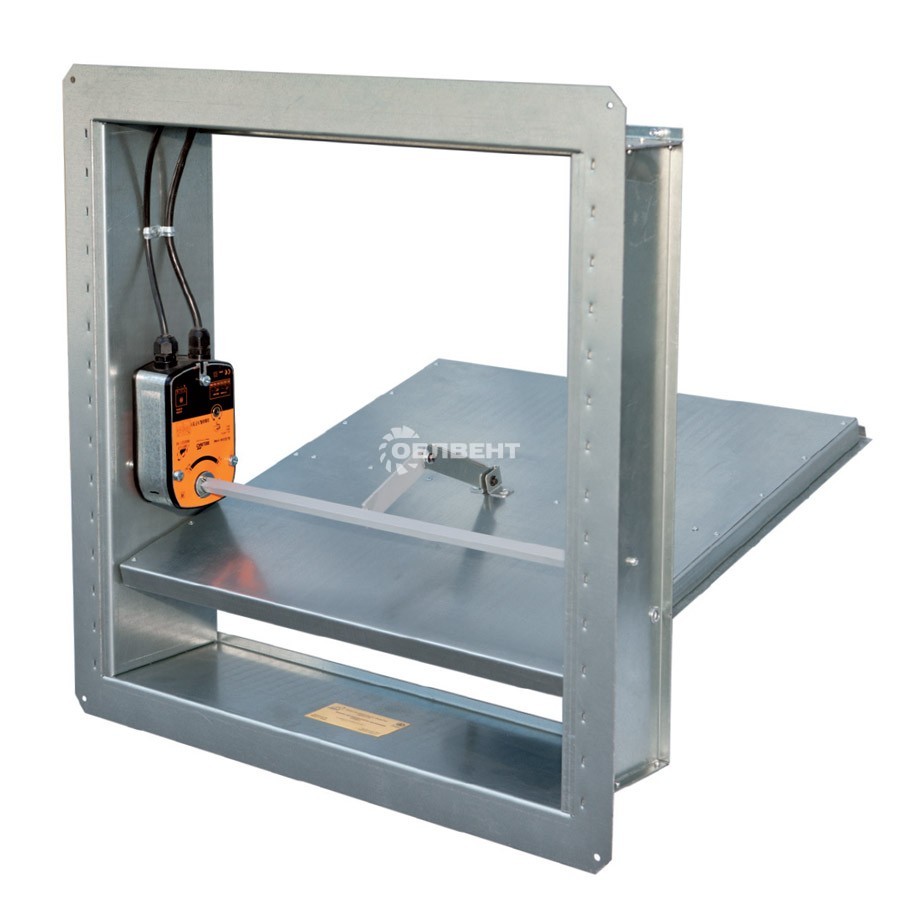

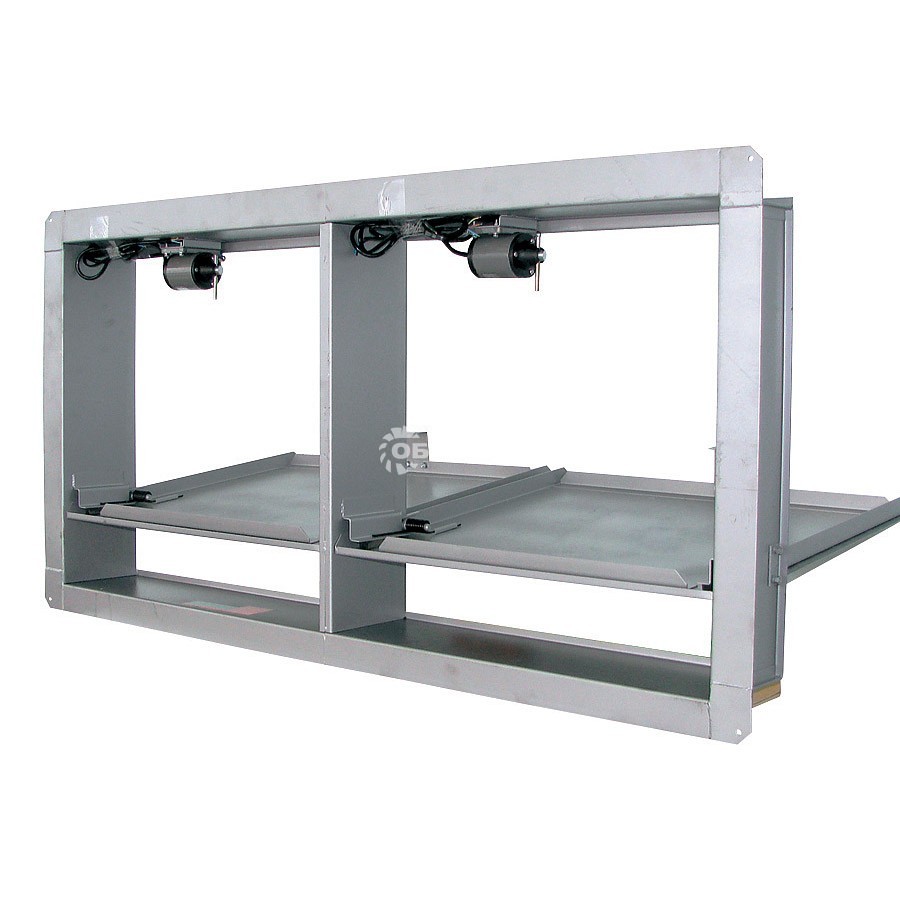

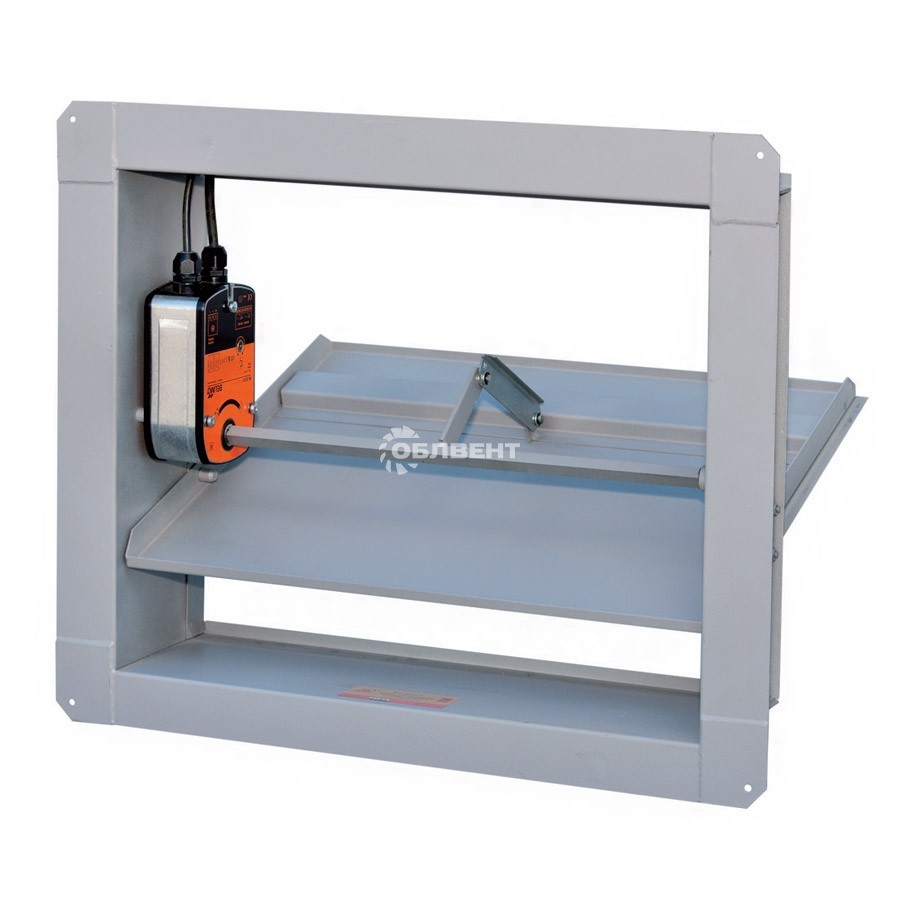

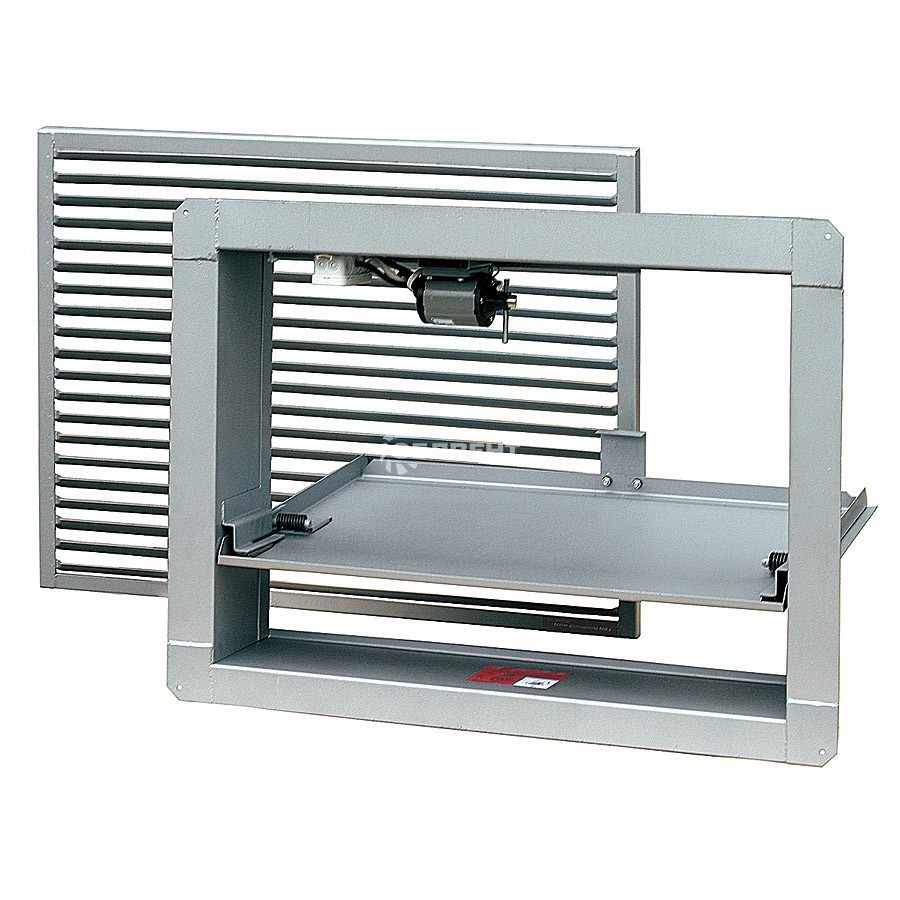

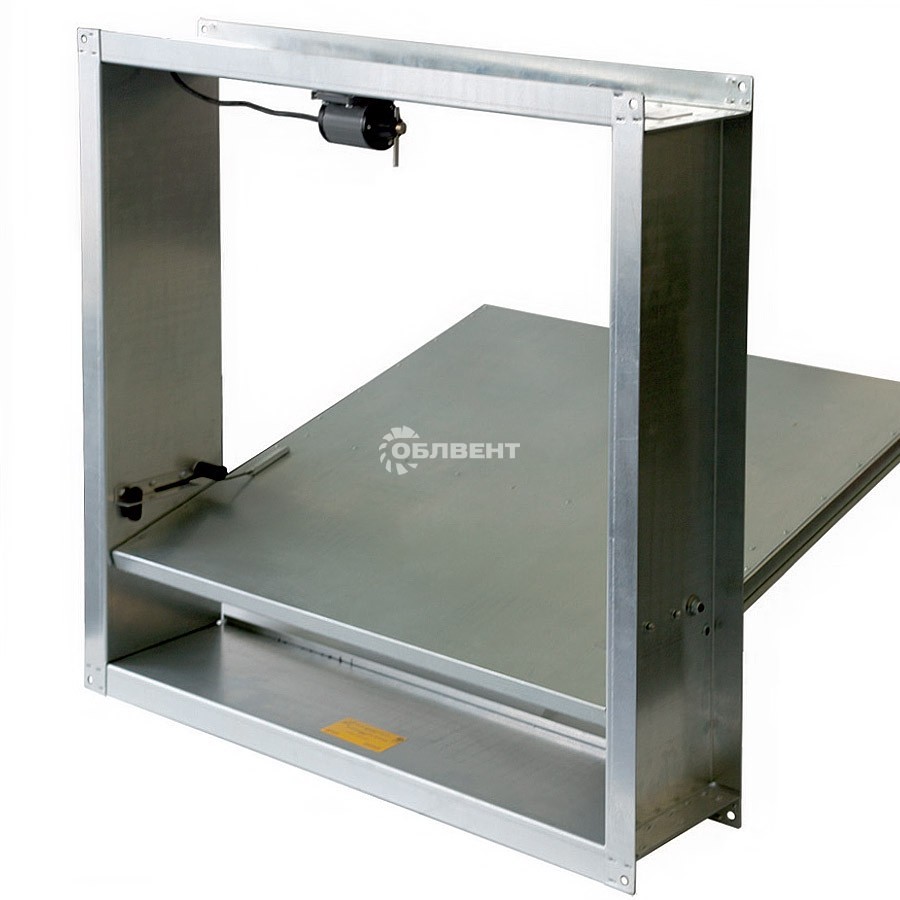

КЛАД®-2 (КДМ-2) с приводом BELIMO	КЛАД®-3 «канальный» с электромагнитным приводом	КЛАД®-2 (КДМ-2) с электромагнитным приводом и декоративной решеткой

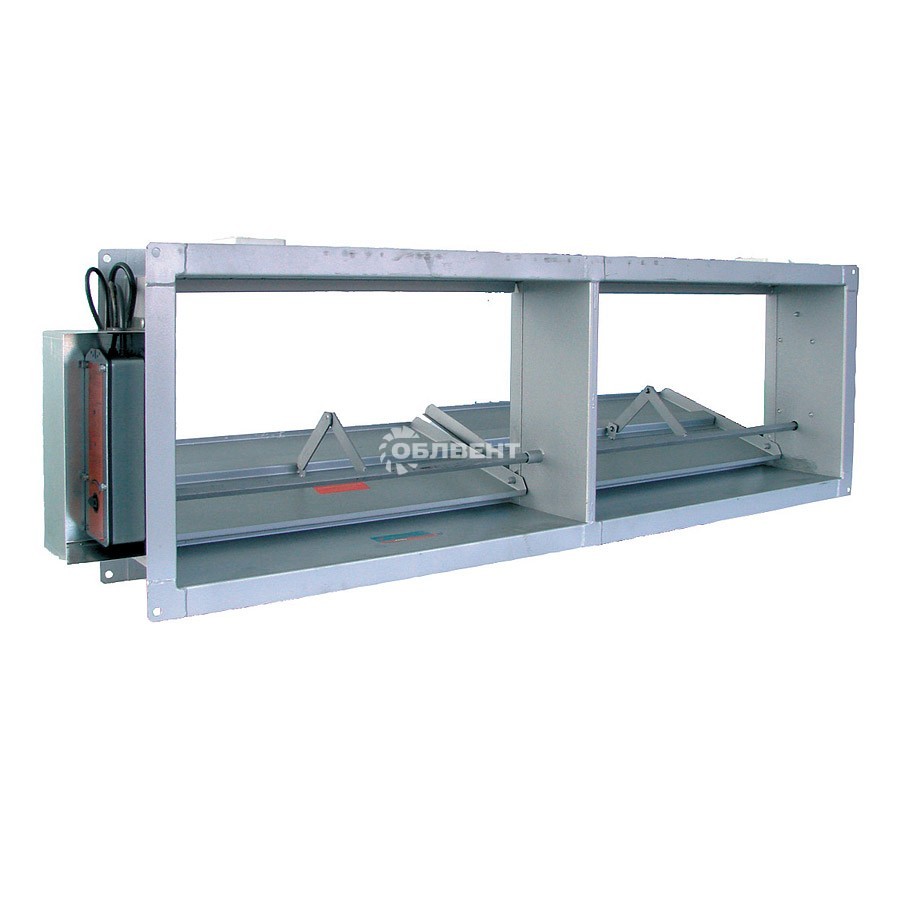

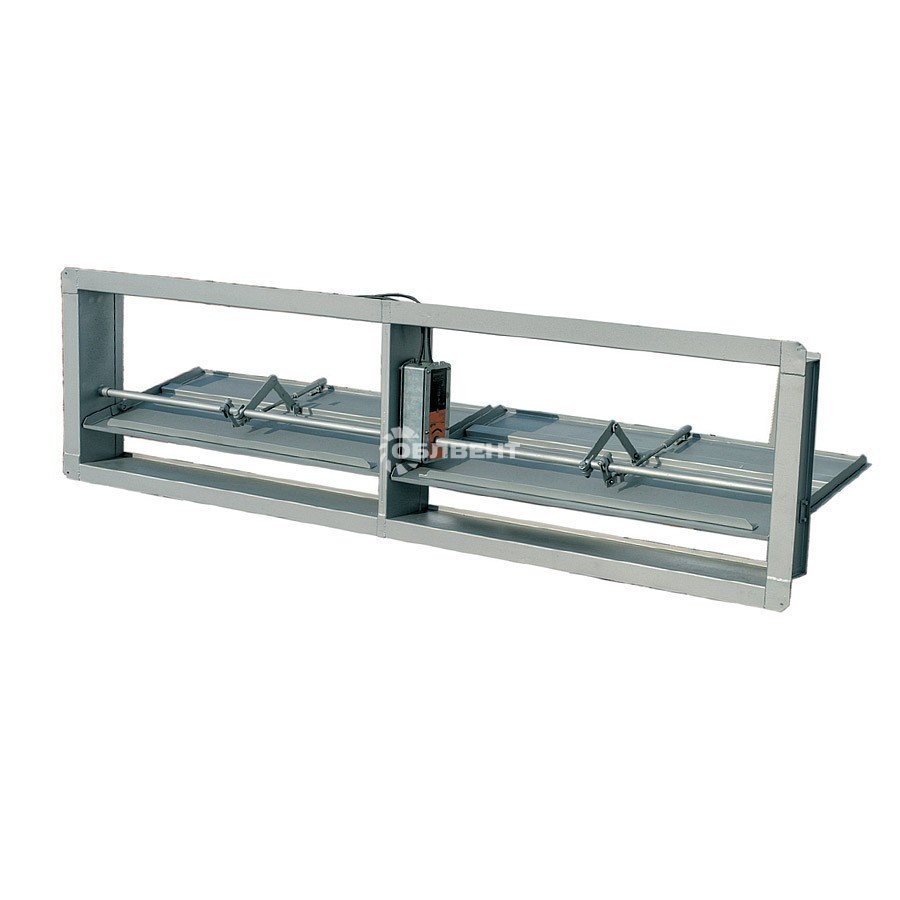

Кассета из 2-х «стеновых» клапанов КЛАД®-2 (КДМ-2)	Кассета из 2-х «канальных» клапанов КЛАД®-2 (КДМ-2)

Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.
Корпус и заслонка клапанов КЛАД®-2 (КДМ-2) изготавливаются из углеродистой холоднокатаной стали с последующей окраской. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали.
Корпус клапанов КЛАД®-3 и заслонка коробчатого типа, заполненная термоизоляцией, изготавливаются из оцинкованной стали.

На клапанах могут устанавливаться следующие типы приводов:

• электромагнитный привод;
• реверсивный привод BELIMO;
• электромеханический привод BELIMO с возвратной пружиной (применение данного привода на клапанах противодымной вентиляции в Российской Федерации противоречит п. 7.18 СП 7.13130 (подробнее см. стр. 13 каталога), клапаны изготавливаются для других стран).

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапана – не более 20 м•с-1.

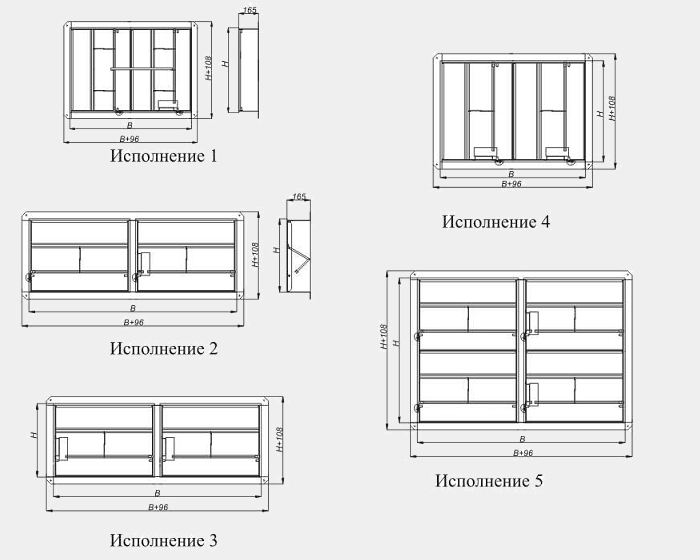

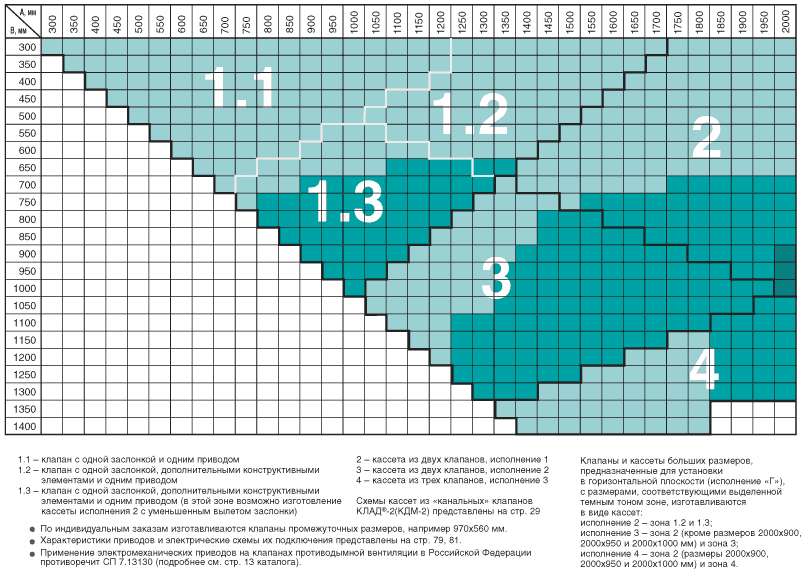

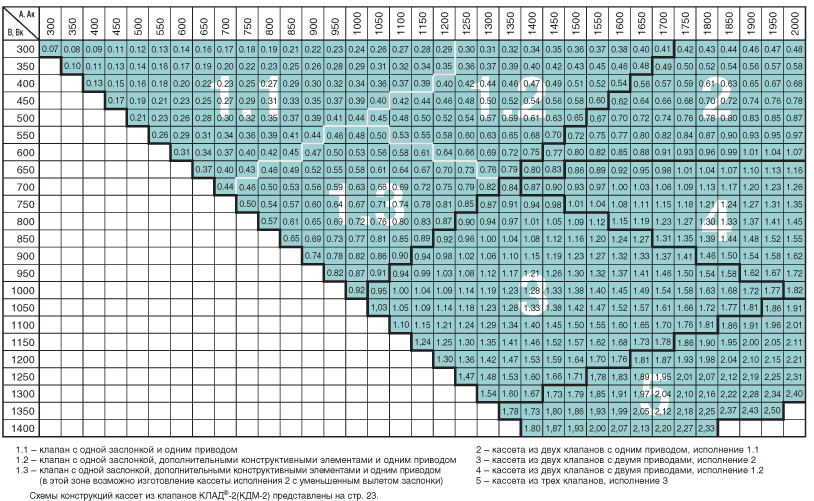

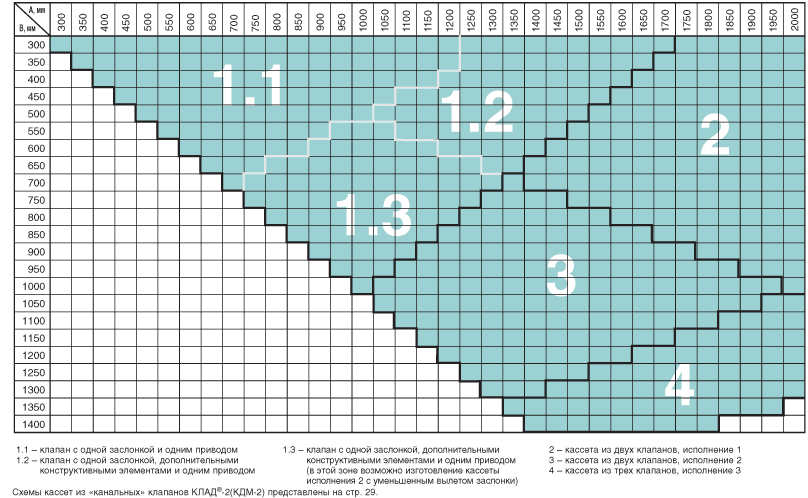

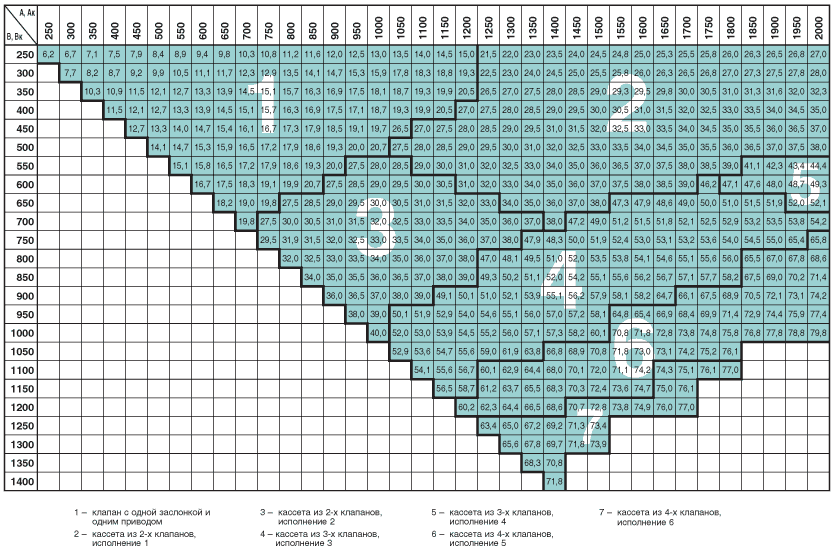

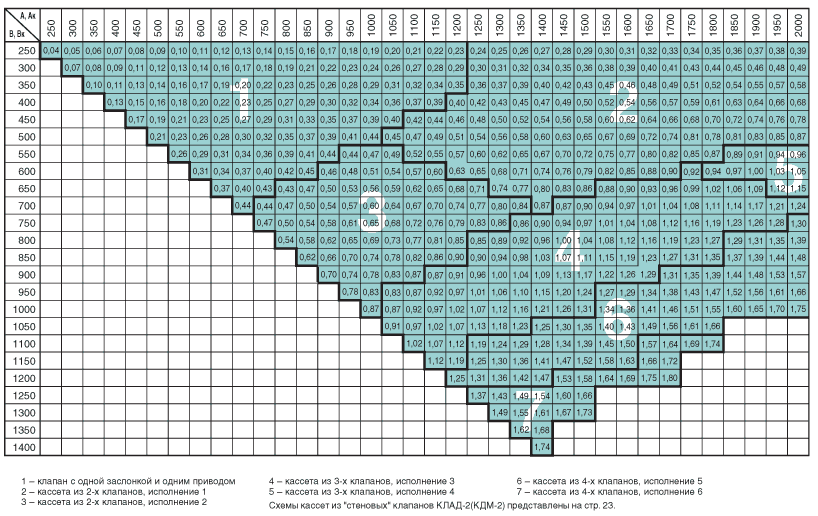

Виды кассетного исполнения КДМ-2с с электромагнитным приводом

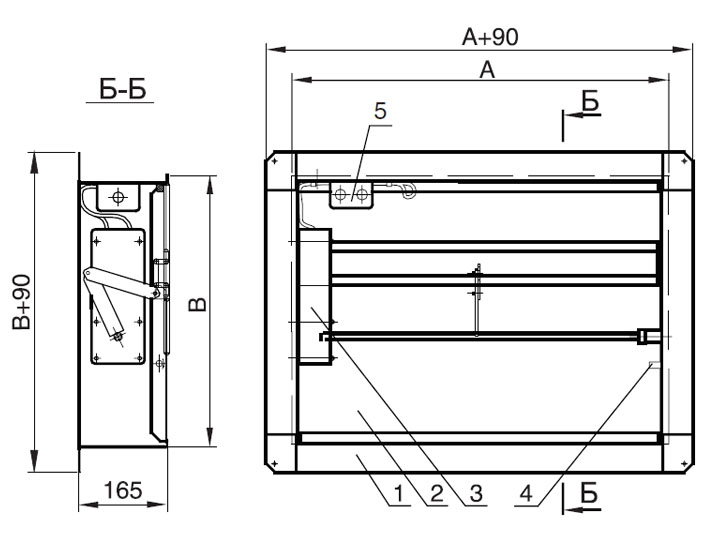

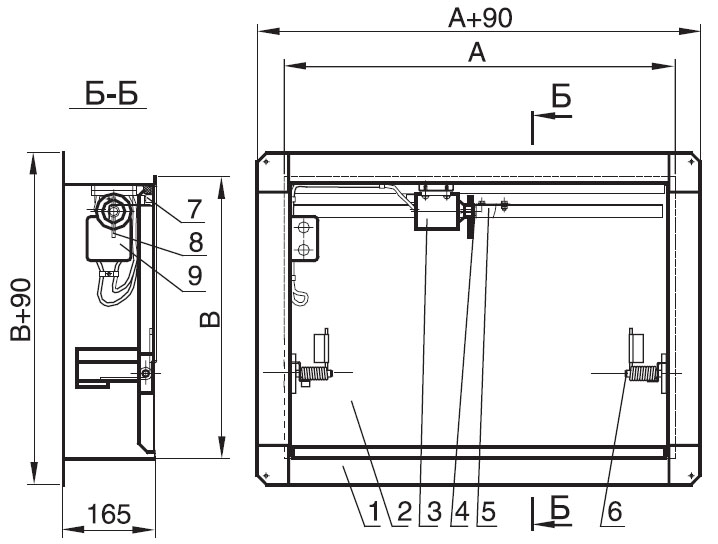

Схема конструкции КЛАД-3 с электромагнитным приводом

1 – корпус клапана;
2 – заслонка;
3 – электромагнит;
4 – сердечник эл/магнита; 5 – скоба;
6 – ось поворота заслонки;
7 – микропереключатель;
8 – рычаг;
9 – коробка соединительная.

Схема конструкции КЛАД-3 с приводом BELIMO

1 – корпус клапана;
2 – заслонка;
3 – электромеханический или реверсивный привод;
4 – ось поворота заслонки;
5 – коробка соединительная (при В=300 мм коробка соединительная внутри клапана не устанавливается)
