Принцип работы клапана.
Клапан срабатывает при отключении питающего напряжения или срабатывании терморазмыкающего устройства (ТРУ). При этом возвратная пружина электропривода переводит заслонку из исходного положения в рабочее. Клапан с реверсивным приводом срабатывает при подаче питающего напряжения. При этом электродвигатель привода переводит заслонку из исходного положения в рабочее и наоборот. Перевод заслонки из рабочего положения в исходное осуществляется дистанционно с пульта управления путем подачи напряжения на электродвигатель, а также вручную при помощи специального ключа, входящего в комплект электропривода.
На клапаны устанавливаются электроприводы Belimo:
- С пружинным возвратом (на все клапаны):
- BLF230 и BF230, напряжение питания 220В;
- BLF24 и BF24, напряжение питания 24В.
2. С пружинным возвратом с термовыключателем (на клапаны FKS):
- BLF230-T и BF230-T, напряжение питания 220В;
- BLF24-T и BF24-T, напряжение питания 24В.
Управляющим сигналом на срабатывание привода служит снятие напряжения.
3. Реверсивные:
- BLE230 и ВЕ230, напряжение питания 220В;
- BLE24 и ВЕ24, напряжение питания 24В.
Управляющим сигналом на срабатывание привода является подача напряжения на соответствующие клеммы цепи питания привода.
Приводы содержат два встроенных микропереключателя SPDT для сигнализации конечных положений.
Способ перевода заслонки из исходного положения в рабочее:
- автоматический, от терморазмыкающего устройства (только для привода BLF230-T, BF230-T, BLF24-T или BF24-T);
- автоматический, по сигналам пожарной автоматики;
- дистанционный, с пульта управления;
- от тумблера в месте установки клапана (тумблер в комплект поставки не входит).
Способ перевода заслонки из рабочего положения в исходное:
- дистанционный, с пульта управления;
- ручной.
Примечания. Исходное положение заслонки огнезадерживающего клапана — «открыто», дымового клапана — «закрыто». Рабочее положение заслонки огнезадерживающего клапана — «закрыто», дымового клапана — «открыто». Обозначения на схемах: М — электродвигатель.

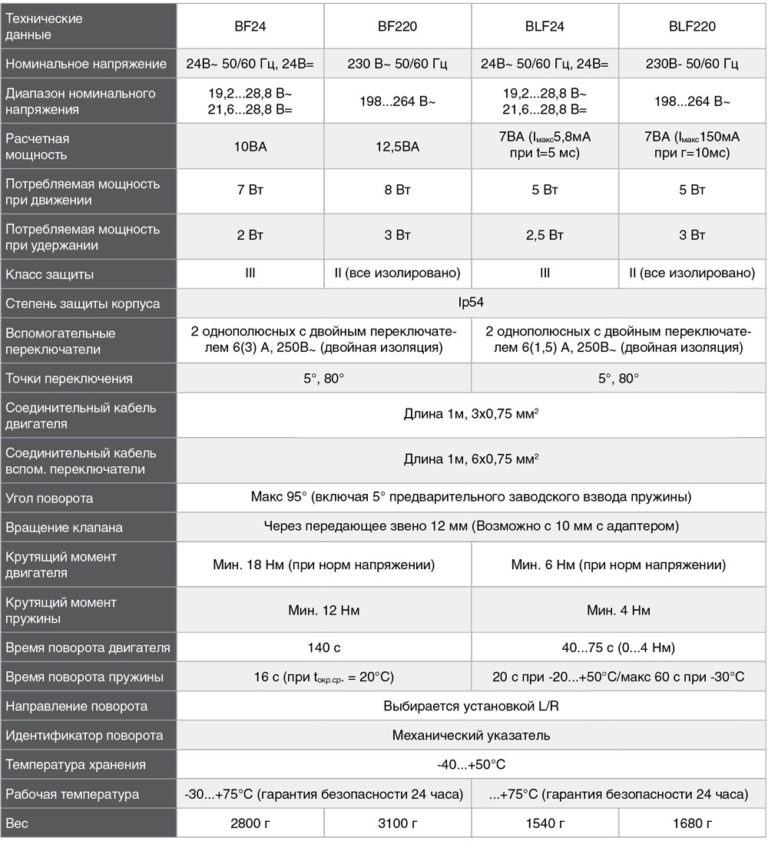

Технические характеристики приводов с возвратной пружиной

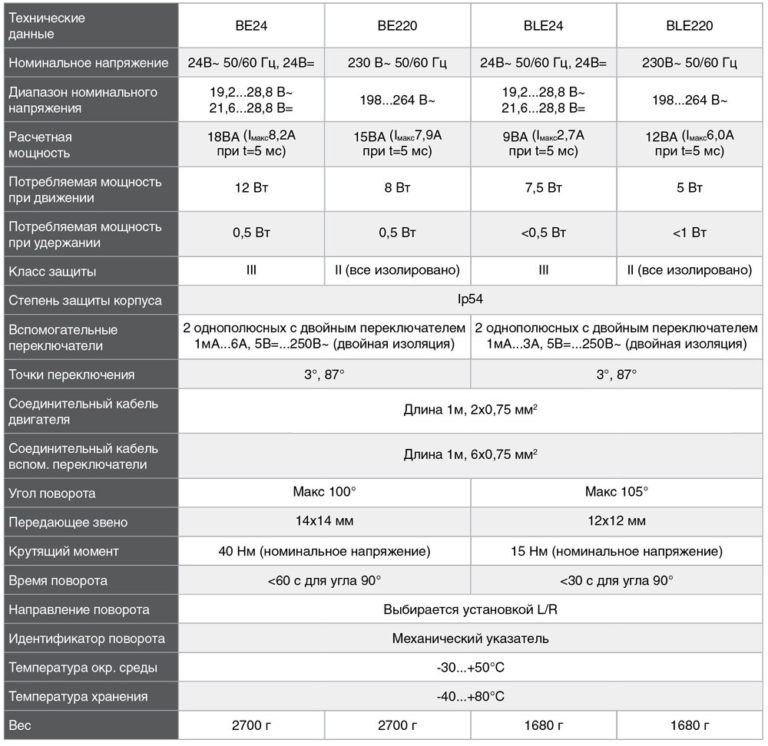

Технические характеристики реверсивных приводов
