Противопожарный клапан FКS-1(60)/1(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013.
Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрыво-пожароопасности, местных отсосах взрыво-пожароопасных смесей. Конструкция прямоугольного (квадратного) клапана: односекционный.
Изготовлен из оцинкованной стали. Клапан круглый может быть как с ниппельным, так и с фланцевым соединением. Клапан состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.

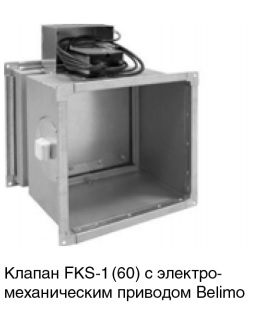

Клапан комплектуется следующими типами приводов:
- электромеханический Lufberg;
- электромеханический Belimo;
- электромагнитный (ЭМ).
Технические характеристики
Длина клапанов на ниппельном соединении — L=450 мм, на ниппельном соединении, смонтированных в воздуховоде — L1=350 мм, на фланцевом соединении — L=350 мм. Минимальный диаметр клапана с электромеханическим и электромагнитным приводом — d100 мм. Минимальный диаметр клапана с тепловым замком — d140 мм. Необходимо обратить внимание, что потери давления на клапанах d100, d125, d140 и d160 мм относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.
