Решетка декоративная DGS для КДМ применяется в качестве дополнительного аксессуара к клапанам КДМ-2м. Особенностями данной решетки являются низкое аэродинамическое сопротивление, улучшенный дизайн, простота конструкции. Стандартный цвет — белый RAL9016. По желанию Заказчика возможна окраска в любой цвет по каталогу RAL. Решетка крепится к стене видимым болтовым соединением.

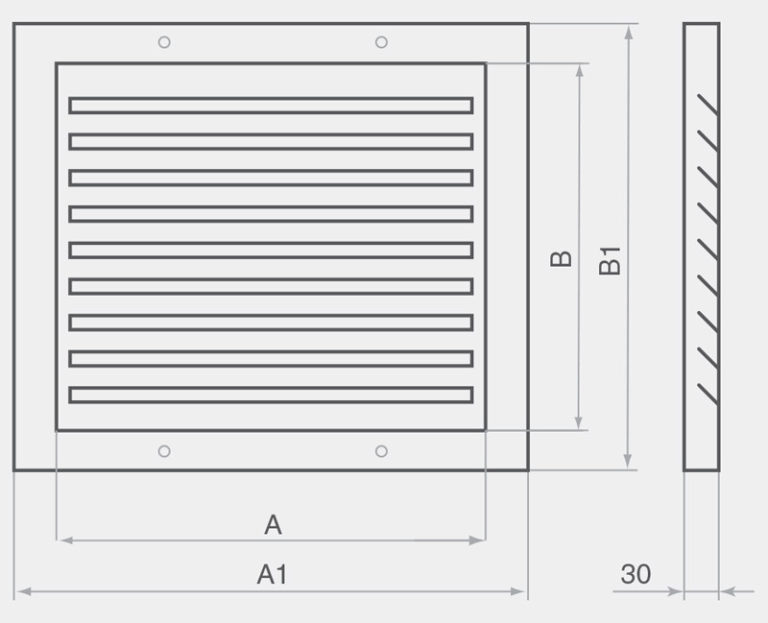

Схема конструкции декоративной решетки
Для канального КДМ: A1=A+64, мм; B1=B+64, мм.
Для стенового КДМ: A1=A+100, мм; B1=B+110, мм. Где A и B — установочные размеры клапана КДМ-2м, мм.

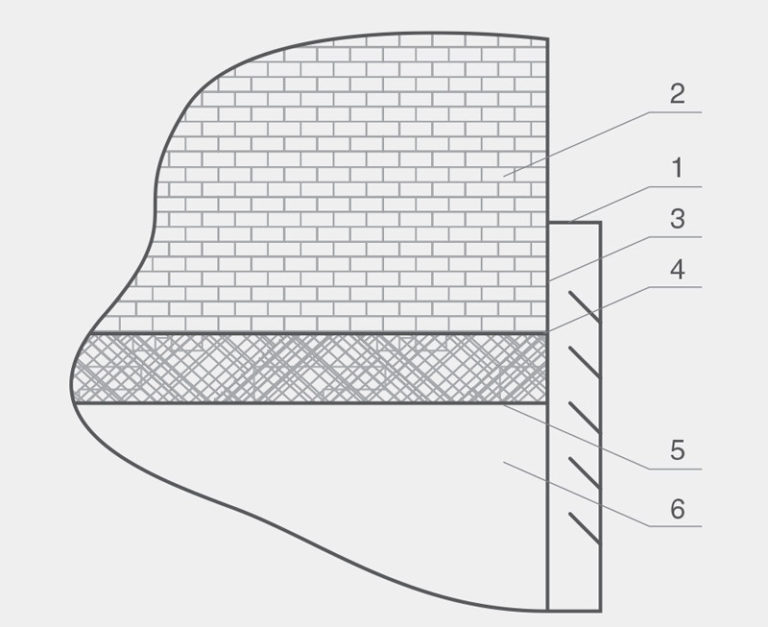

Установка клапана DKS (КДМ-2м) с декоративной решеткой
Обозначение на схеме: 1 — корпус решетки; 2 — стена; 3 — крепление решетки; 4 — фланец клапана; 5 — цементно-песчаный раствор; 6 — корпус клапана.
