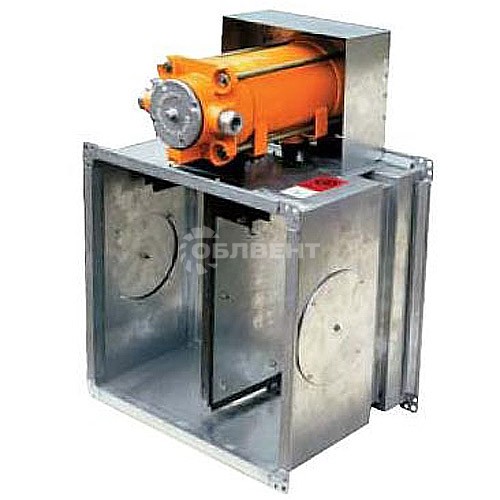

Клапаны противопожарные КЛОП-1В

Описание продукта

Клапаны сертифицированы ВНИИПО МЧС России и ЦС взрывозащищенного и рудничного электрооборудования.

В зависимости от типа привода клапаны выпускаются в различном исполнении:

• с электроприводом BELIMO (Швейцария) во взрывозащищенном исполнении;
• с пружинным приводом и тепловым замком на 72 °С.

Клапаны могут устанавливаться в помещениях, отнесенных к категориям A или Б по взрывопожарной опасности (по НПБ 105-03), а также во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIA, IIВ и IIС по ГОСТ Р 51330.11-99, ГОСТ Р 51330.19-99 и к группам Т1, Т2, Т3, Т4, Т5 и Т6 по ГОСТ Р 51330.5-99, а также образование слоёв горючей пыли и взрывчатых пылевоздушных смесей согласно ГОСТ Р МЭК 61241-1-1-99. Клапаны взрывобезопасные с пружинным приводом и тепловым замком могут устанавливаться во взрывоопасных зонах 0, 1 и 2, а клапаны с электроприводом – в зонах 1 и 2 согласно классификации ГОСТ Р 51330.9-99 и в зонах класса 21 и 22 согласно ГОСТ Р МЭК 61241-3 в соответствии с маркировкой взрывозащиты. Маркировки взрывозащиты для взрывозащищенных клапанов с электроприводом – 1ЕхdIIСТ6 или 1ЕхdeIIСТ6 в зависимости от исполнения вводной коробки взрывозащищёного электропривода по ГОСТ 12.2.020-76 и DIP A21TAT6 по ГОСТ Р МЭК 61241-1-1-99.

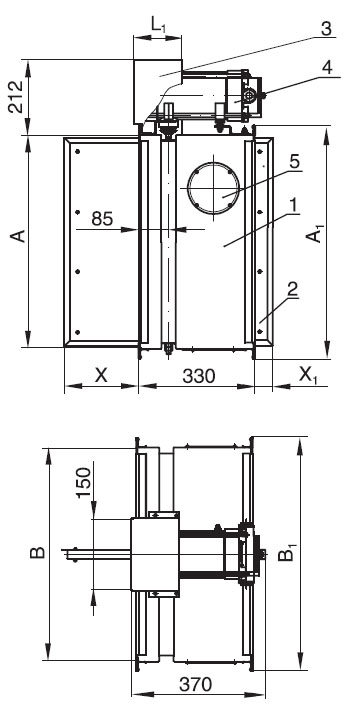

Схема конструкции клапана КЛОП-1В

• 1– корпус клапана;
• 2 – заслонка;
• 3 – кожух;
• 4 – привод;
• 5 – смотровой люк;

При А < 600 мм используется шина № 20
(А1=А+40 мм, B1=B+40 мм).
При А  600 мм используется шина № 30
(A1=A+60 мм, B1=B+60 мм)
L1 = 120 мм – длина корпуса клапана, устанавливаемого в строительной конструкции

Типоразмерный ряд, проходное сечение, значения вылетов заслонки, коэффициенты местного сопротивления (КМС), количество и расположение смотровых люковклапана КЛОП-1В аналогичны указанным параметрам клапана КЛОП-1 прямоугольного сечения.
НО (огнезадерживающие) клапаны выпускаются с электромеханическими приводами BELIMO (серии BF или BLF) без ТРУ. Клапаны НЗ (в том числе дымовые) выпускаются с реверсивными приводами BELIMO (серии ВЕ или BLE). Клапаны КЛОП-1Вработоспособны в любой пространственной ориентации.
