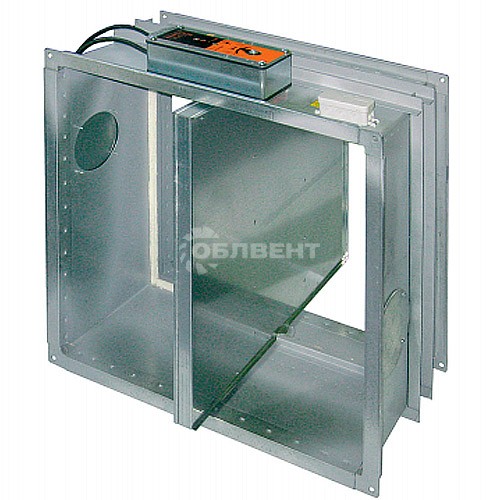

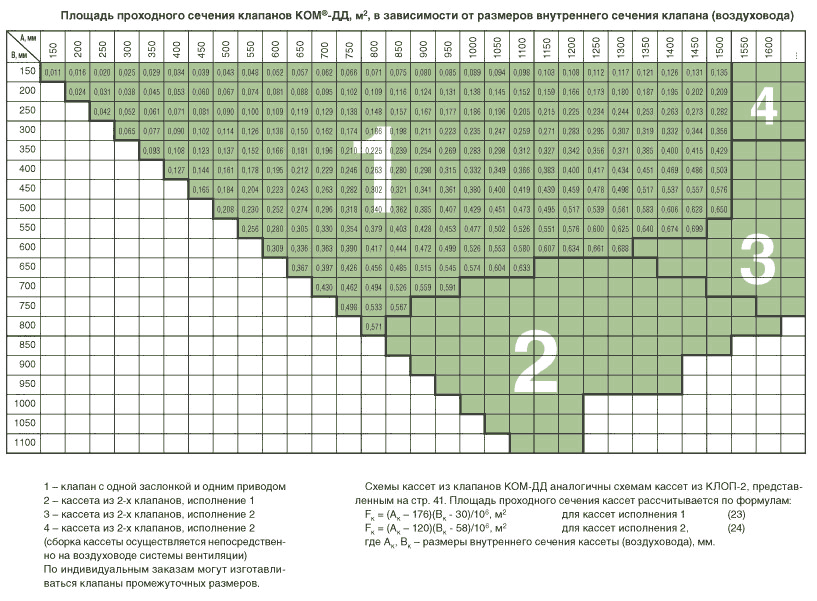

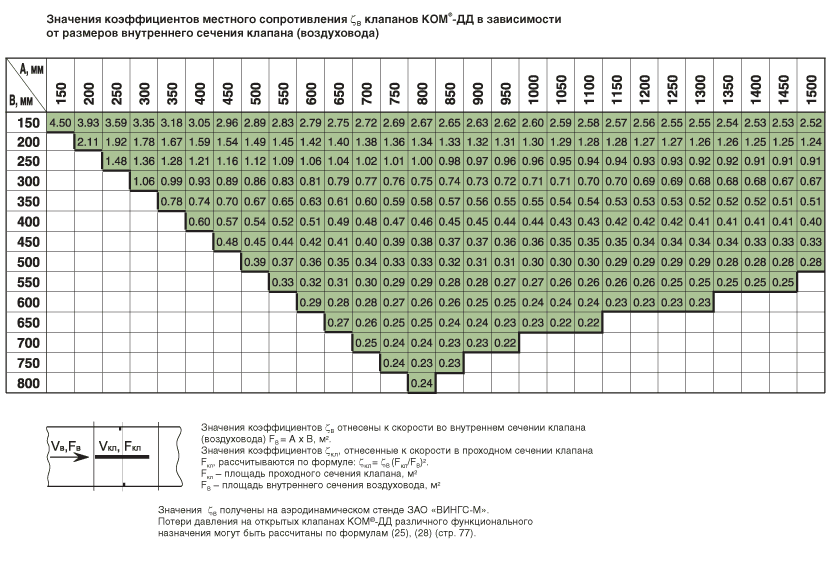

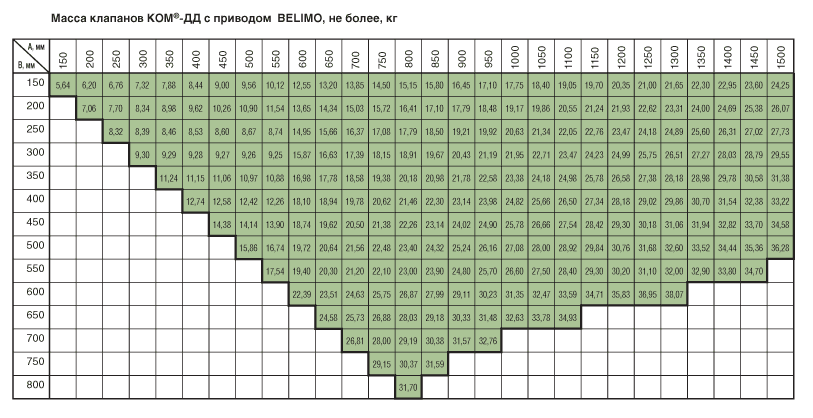

Клапаны противопожарные двойного действия КОМ-ДД

Клапаны сертифицированы ВНИИПО МЧС России
КОМ® - зарегистрированный товарный знак ЗАО «ВИНГС-М»

Противопожарные клапаны двойного действия КОМ®-ДД предназначены для установки в системах основной общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Клапаны могут использоваться также в качестве противопожарных нормально открытых (огнезадерживающих) клапанов в приточных и вытяжных системах вентиляции указанных помещений с целью блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений защищаемых помещений. Применение клапанов осуществляется в соответствии с нормативными требованиями.

Предел огнестойкости клапана КОМ-ДД:

• в режиме клапана двойного действия – EI 15;
• в режиме нормально открытого (огнезадерживающего) клапана при расположении привода со стороны, противоположной тепловому воздействию - EI 15.

Предел огнестойкости клапанов EI 15 соответствует требованиям п. 7.12 СП 7.13130.2009, предъявляемым к противопожарным клапанам систем вентиляции помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапаны выпускаются «канального» типа прямоугольного сечения с двумя присоединительными фланцами.

Привод клапанов устанавливается снаружи корпуса. Корпус клапанов изготавливается из оцинкованной стали.

Клапаны двойного действия КОМ®-ДД изготавливаются с реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров). На клапанах могут быть установлены электромеханические приводы BELIMO с возвратной пружиной типа BLF или BF без терморазмыкающего устройства (ТРУ) (применение электромеханических приводов на противопожарных клапанах двойного действия противоречит п. 7.18 СП 7.13130.2009).

Нормально открытые (НО) клапаны КОМ®-ДД изготавливаются с электромеханическими приводами BELIMO с возвратной пружиной типа BLF или BF с ТРУ на 72°С.

Клапаны КОМ®-ДД работоспособны в любой пространственной ориентации.
При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе.

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

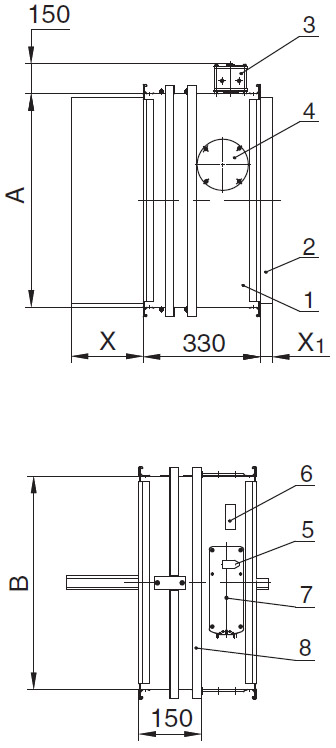

Схема конструкции клапана КОМ-ДД

• 1 – корпус клапана;
• 2 – заслонка;
• 3 – привод BELIMO;
• 4 – смотровой люк;
• 5 – указатель положения заслонки;
• 6 – блок ТРУ с кнопкой контроля работоспособности клапана (для НО клапанов с электромеханическим приводом BELIMO);
• 7 – гнездо под ключ для ручного вращения заслонки;
• 8 – уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой

L1=150 мм – длина корпуса клапана от фланца до ограничительного уголка.
В клапанах с размерами А < 600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм).
В клапанах с размерами А >или= 600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм).

При А<600 мм один смотровой люк располагается в центре боковой поверхности клапана слева (вид со стороны привода), а при А >или= 600 мм – один люк в верхней части боковой поверхности справа и второй люк в нижней части противоположной поверхности справа. На клапанах с электромеханическим приводом BELIMO при В < 400 мм ТРУ устанавливается на крышке люка клапана, а при В >или= 400 мм – на корпусе рядом с приводом.
