Описание продукта

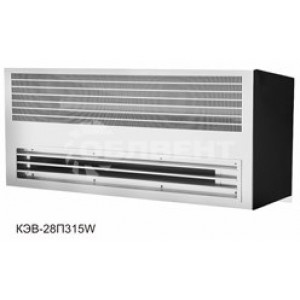

Потолочные завесы с водяным источником тепла КЭВ-28П315W, КЭВ-60П316W
Напряжение питающей сети 220В
Потолочные завесы серии 300W, устанавливаются в офисных помещениях с высотой проема до 3м. Потолочная завеса - это завеса, встраиваемая в подвесной потолок.
Устройство любой потолочной системы, будь то система кондиционирования, отопления или вентиляции, позволяет практически полностью освободить пространство помещения от традиционных элементов: стояков, радиаторов, каналов, а также воздушно-тепловых завес. Их отсутствие, и особенно отсутствие подводящих и отводящих воду труб в толстой теплоизоляции, значительно улучшает эстетический вид помещения.
Потолочные системы очень функциональны, и наиболее ярким тому подтверждением является встроенная в подвесной потолок воздушно-тепловая завеса. Ее всасывающее окно и сопло располагаются в плоскости подвесного потолка. Доступ к вентиляторному узлу завесы, водяному воздухонагревателю и элементам электрической схемы - через съемные плиты потолка, смежные со всасывающим окном. Завесы устанавливаются в подвесной потолок с помощью резьбовых штанг.
| Модель завесы | КЭВ-28П315W | КЭВ-60П316W | ||
| Расход воздуха, м.куб./час | 1100/1250/1400 | 2200/2500/2800 | ||
| Скорость воздуха на выходе из сопла, м/с | 8,3 | 8,3 | ||
| Эффективная длина струи *,м | 3,0 | 3,0 | ||
| Габаритные размеры **, мм | 320x420x1025 | 320x420x1970 | ||
| Вес(без воды), кг | 36 | 69 | ||
| Максимальный ток, А | 0,44 | 0,88 | ||
| Потребляемая мощность двигателя, Вт | 100 | 200 | ||
| Звуковое давление на расстоянии 5м, дБ(А) | 51 | 54 | ||
|
** без учета выступающих патрубков |
||||
Тепловые характеристики при температуре воздуха в помещении +15°С и максимальном расходе воздуха. КЭВ-28П315W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 7,7 | 10,7 | 11,3 | 11,5 | 9,2 | 3,1 |
| Температура воздуха на выходе, °С | 31 | 38 | 39 | 39 | 34 | 21 |
| Расход воды, л/с | 0,03 | 0,05 | 0,09 | 0,13 | 0,12 | 0,04 |
КЭВ-60П316W
| Температура воды на входе/выходе, °С | 150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 32,8 | 30,8 | 28,4 | 27,4 | 22,1 | 12,2 |
| Температура воздуха на выходе, °С | 49 | 46 | 43 | 42 | 38 | 28 |
| Расход воды, л/с | 0,11 | 0,14 | 0,22 | 0,30 | 0,30 | 0,16 |
Величина падения давления рассчитана для температуры воды 95/70°С. Для других температур эта величина умножается на коэффициент К.
| Температура воды на входе/выходе, °C | 150/70 | 130/70 | 105/70 | 80/60 | 60/40 |
| К | 0,93 | 0,95 | 0,98 | 1,04 | 1,12 |
Пульт управления
Для переключения режимов расхода воздуха завеса комплектуется пультом управления. При правильно подобранной завесе и наличии смесительного узла пульт управления позволяет поддерживать заданную температуру вблизи проема. С одного пульта можно управлять четырьмя завесами КЭВ-28П315W или двумя завесами КЭВ-60П316W.
