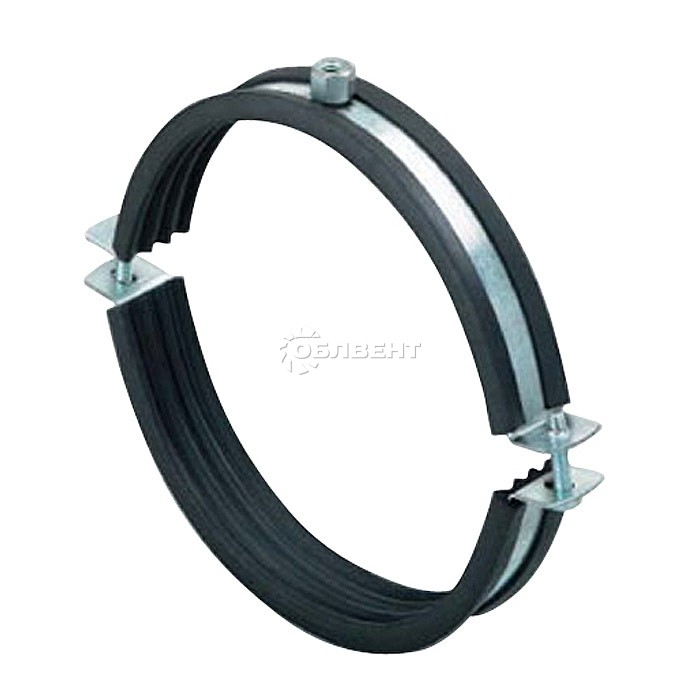

Хомут для воздуховода с резиновым профилем

Металлический хомут для воздуховода с резиновым профилем применяется для горизонтального крепления труб воздуховодов круглого сечения к стенам, потолку, полу.

Макс. диаметр, мм:82 - 1257

Гайка :М8

Винт:М6

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Металлический хомут для воздуховода с резиновым профилем применяется для горизонтального крепления труб воздуховодов круглого сечения к стенам, потолку, полу. Имеет прокладку EPDM, защитное гальваническое покрытие, позволяет произвести уменьшение шумов до 15 dB и уровень вибрации, а также обеспечивает частичную компенсацию теплового увеличения.

Изготавливается хомут для воздуховода с резиновым профилем в различных вариациях размеров с диаметром от 80 до 1250 мм. Применяется для создания надежного и относительно быстрого крепления для воздуховода круглого сечения различного диаметра. Позволяет крепить элементы воздуховода к стенам, потолку и полу в горизонтальном и вертикальном положении.

В конструкции данного хомута для воздуховода применяется профиль EPDM, который так же обеспечивает ряд дополнительных преимуществ. В частности это:

Гарантированное снижение уровня шума до 15дб в соответствии с DIN 4109;
Значительное уменьшение вибрации;
Частичное компенсирование тепловых расширений.

Монтаж хомута производится по обычной схеме, скрепляется хомут при помощи винтов Philips. Данные венты специально защищены от утери во время сборки посредством наличия пластиковых шайб.

Хомут для воздуховода с резиновым профилем имеет гальваническое покрытие толщиной 8-10 мк., что обеспечивает ему устойчивость к коррозии в процессе эксплуатации. Хомут для воздуховода с резиновым профилем – это безопасный способ соединения и крепления вентиляционных труб. Рекомендуется для применения в различных условиях. Данный хомут для воздуховода с резиновым профилем гарантирует высокую надежность и долговечность крепления воздуховодов цилиндрической формы при правильном подборе нагрузки в соответствии с заданными характеристиками.

Диаметр	Внеш. диам. возд-вода, мм	L, мм	H, мм	Сеч. пластины, мм	Винт	Гайка	Уп., шт	Вес коробки, кг	Пред. нагр., кН	Рек. нагр., кН
80	82,4	135,4	58,2	1,5*25	M6	М8	50	6,6	0,6	0,2
100	103,6	156,0	68,8	1,5*25	M6	М8	50	8	0,6	0,2
125	128,6	181,0	81,3	1,5*25	M6	М8	25	5	0,6	0,2
140	143,6	196,2	88,8	1,5*25	M6	М8	25	5,2	0,6	0,2
150	153,6	206,2	93,8	1,5*25	M6	М8	25	5,6	0,6	0,2
160	163,6	216,2	98,8	1,5*25	M6	М8	25	5,7	0,6	0,2
180	183,6	236,3	108,8	1,5*25	M6	М8	25	6,4	0,6	0,2
200	203,6	256,3	118,8	1,5*25	M6	М8	25	6,8	0,6	0,2
224	227,6	280,0	130,8	1,5*25	M6	М8	25	11,25	0,6	0,2
250	253,6	305,8	143,8	1,5*25	M6	М8	20	10,8	0,6	0,2
280	284,8	337,0	159,4	1,5*25	M6	М8	15	9	0,6	0,2
300	304,6	357,0	169,4	1,5*25	M6	М8	15	9,75	0,6	0,2
315	319,8	372,0	177,0	1,5*25	M6	М8	25	17,5	0,6	0,2
355	359,8	412,3	196,0	1,5*25	M6	М8	25	18,75	0,6	0,2
400	404,8	457,3	219,4	1,5*25	M6	М8	15	13,2	0,6	0,2
450	456,4	520,8	244,4	1,5*25	M10	М8	15	14,55	0,6	0,2
500	504,8	565,0	267,5	2,5*25	M10	М8	20	21	0,6	0,2
560	564,8	625,0	297,5	2,5*25	M10	М8	20	25	0,6	0,2
600	604,8	664,0	317,5	2,5*25	M10	М8	20	26,3	0,6	0,2
630	636,0	696,3	333,0	2,5*25	M10	М8	20	27,5	0,6	0,2
710	716,0	776,5	360,5	2,5*25	M12	М8	10	15,6	0,6	0,2
800	806,0	866,5	405,5	2,5*25	M12	М8	10	17,4	0,6	0,2
900	906,0	966,5	455,5	2,5*25	M12	М8	10	19,2	0,6	0,2
1000	1007,2	1068,3	506,0	2,5*25	M12	М8	10	21,2	0,6	0,2
1120	1127,2	1188,0	566,0	2,5*25	M12	М8	10	22,4	0,6	0,2
1250	1257,2	1318,0	631,0	2,5*25	M12	М8	10	29,0	0,6	0,2

Хомут для воздуховода с резиновым профилем
