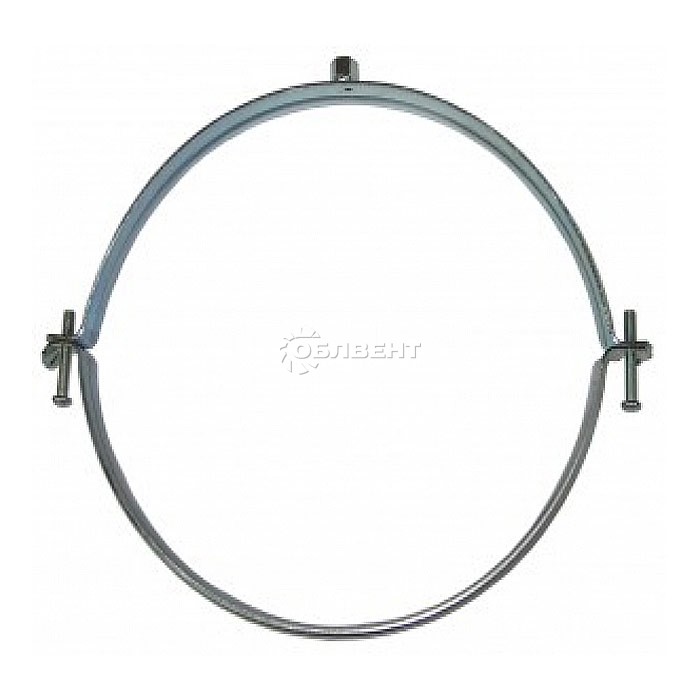

Хомут для воздуховода без резинового профиля

Надежно удерживает трубы и гарантирует прочное долговременное крепление системы воздуховода к станам, потолку или полу.

Макс. диаметр, мм:103 - 636

Гайка:М8

Винт:М6

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Стальной хомут для воздуховода без резинового профиля не снабжен традиционной для таких хомутов мягкой резиновой лентой. Надежно удерживает трубы и гарантирует прочное долговременное крепление системы воздуховода к станам, потолку или полу.

Простой хомут для воздуховода без резинового профиля изготавливается из стальной ленты, которая формируется в необходимого размера окружность и комплектуется крепежными элементами. Хомут для воздуховода без резинового профиля рассчитан на крепление труб воздуховода имеющих круглое сечение. Оцинкован и характеризуется высоким показателем устойчивости к коррозии. Толщина гальванического покрытия - 8-10 микрон.

Без резинового профиля хомут не компенсирует перепады температуры и не уменьшает шум, поэтому рекомендован для установки в производственных помещениях или помещениях технического назначения.

Монтаж хомута для воздуховода без резинового профиля производится по стандартной схеме при помощи специальных винтов. Винты защищены от утери. Крепление производится горизонтально или вертикально к стенам, потолку или полу. Внимание: слишком сильная затяжка хомута, не снабженного резиновым профилем, может привести к повреждению закрепляемых труб!

Благодаря регулируемому диаметру применять хомуты для воздуховода можно различного вида и свойств. Меняя диаметр в небольших пределах можно без труда обеспечить необходимую прочность соединения и избежать его расшатывания или наоборот, повреждения труб в результате излишне сильной затяжки.

Закрепив трубы воздуховода к любым строительным конструкциям (полу, стенам, потолку) можно легко обеспечить нормальное функционирование системы и ее надежность. Размещение воздуховода в задуманном порядке и в приделах определенного пространства требует применения большого количества стяжек единовременно. Не рекомендуется выставлять хомут для воздуховода без резинового профиля дальше 5 метров от другого хомута, не зависимо от оказываемой трубами нагрузки.

Диаметр	Внеш. диаметр возд-вода, мм	L, мм	H, мм	Сеч. пластины, мм	Винт	Гайка	Уп., шт	Вес коробки, кг	Пред. нагрузка, кН	Рек. нагрузка, кН
100	103,6	156,0	68,8	1,5*25	М6	М8	50	6,2	0,6	0,2
125	128,6	181,0	81,3	1,5*25	М6	М8	50	7,4	0,6	0,2
150	153,6	206,2	93,8	1,5*25	М6	М8	50	8,4	0,6	0,2
160	163,6	216,2	98,8	1,5*25	М6	М8	40	6,63	0,6	0,2
180	183,6	236,3	108,8	1,5*25	М6	М8	40	7,6	0,6	0,2
200	203,6	256,3	118,8	1,5*25	М6	М8	25	5	0,6	0,2
224	227,6	280,0	130,8	1,5*25	М6	М8	40	15,2	0,6	0,2
250	253,6	305,8	143,8	1,5*25	М6	М8	20	8,2	0,6	0,2
280	284,8	337,0	159,4	1,5*25	М6	М8	25	10,75	0,6	0,2
300	304,6	357,0	169,4	1,5*25	М6	М8	25	11,25	0,6	0,2
315	319,8	372,0	177,0	1,5*25	М6	М8	25	11,93	0,6	0,2
355	359,8	412,3	196,0	1,5*25	М6	М8	25	13,25	0,6	0,2
400	404,8	457,3	219,4	1,5*25	М6	М8	25	15	0,6	0,2
450	456,4	520,8	244,4	1,5*25	М10	М8	25	17,5	0,6	0,2
500	504,8	565,0	267,5	2,5*25	М10	М8	25	18,75	0,6	0,2
560	564,8	625,0	297,5	2,5*25	М10	М8	20	25	0,6	0,2
600	604,8	664,0	317,5	2,5*25	М10	М8	20	26,3	0,6	0,2
630	636,0	696,3	333,0	2,5*25	М10	М8	20	27,5	0,6	0,2

Хомут для воздуховода без резинового профиля
