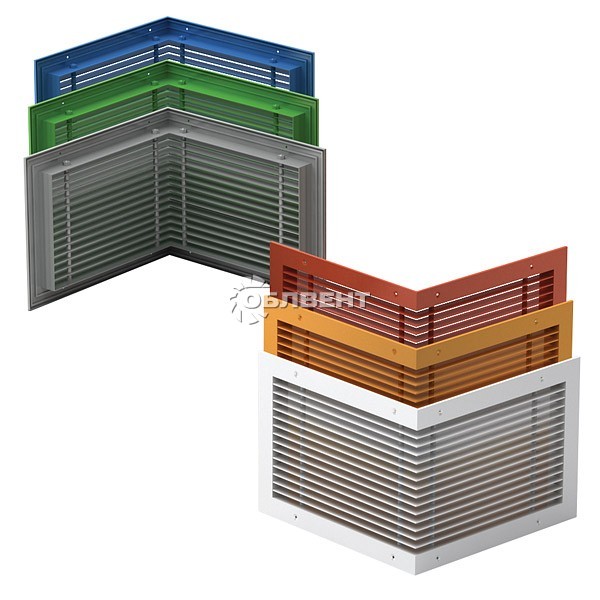

• Угловые внешние вентиляционные решетки серии ВР-ГН9, ГН10, ГН11 Угловые внешние вентиляционные решетки серии ВР-ГН9, ГН10, ГН11

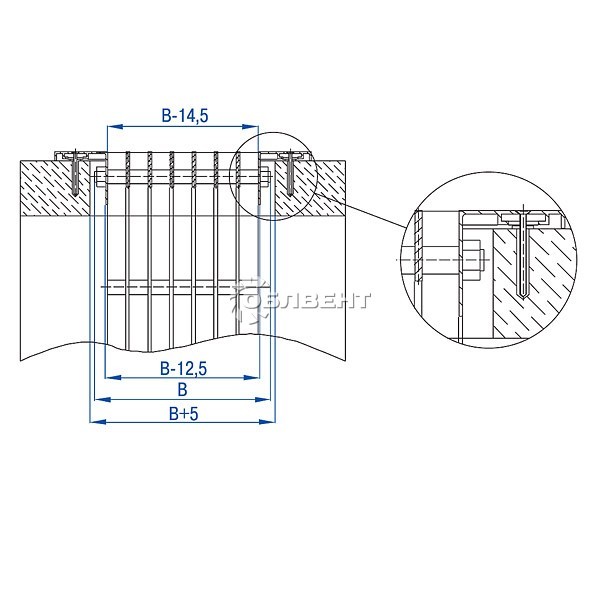

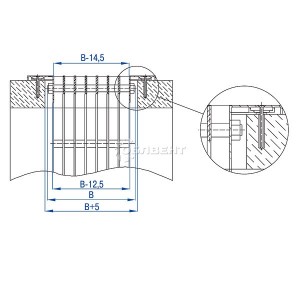

  • Монтажные размеры Монтажные размеры

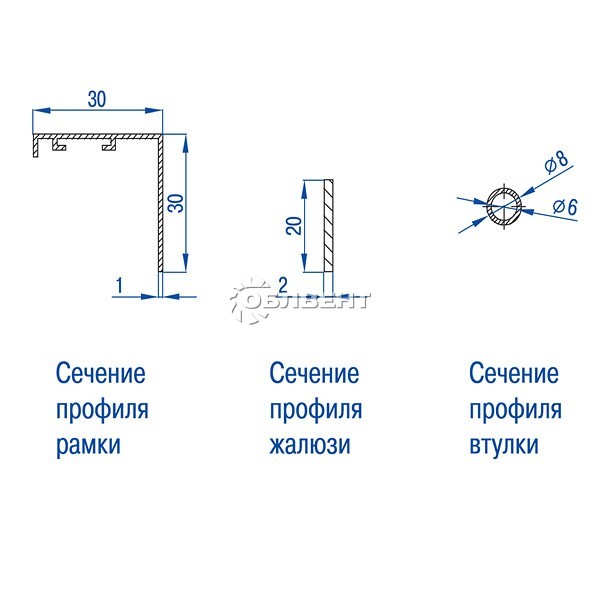

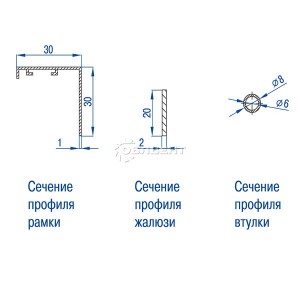

  • Профиль жалюзи Профиль жалюзи

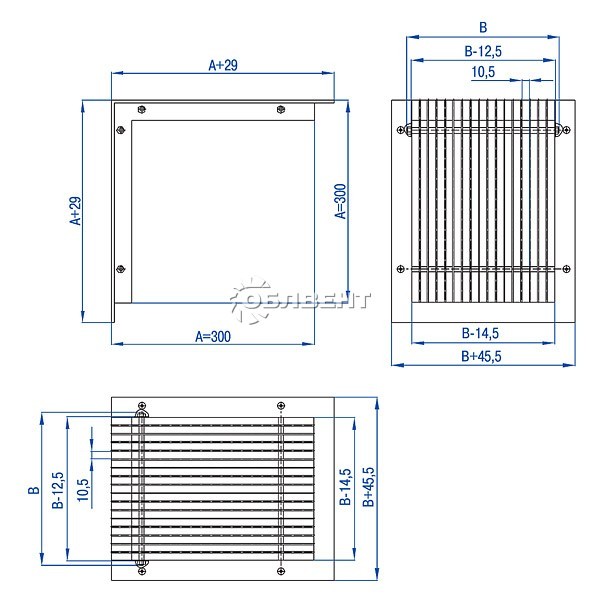

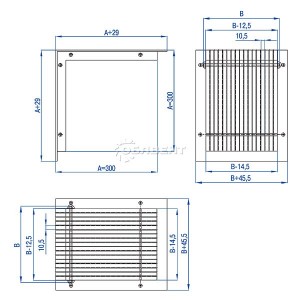

  • Посадочные размеры Посадочные размеры

Вентиляционные нерегулируемые решетки ВР-ГН9, ГН10, ГН11


Угловые внешние вентиляционные решетки серии ВР-ГН9, ГН10, ГН11 с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха


  • Типоразмеры, мм:100х300 - 500х300

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.

Каждая решетка из серии ВР-ГН может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Конструктивные особенности решеток данной серии позволяют устанавливать изделия в проемы различной конфигурации (как в плоскости, так и в пространстве) и практически неограниченной длины. Это достигается путем набора и составления секций до необходимой конфигурации и размера.

Варианты установки — настенное и потолочное расположение.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.  Стандартный цвет покрытия — белый RAL9016 — в заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Максимальный посадочный размер решеток серии ВР-ГН по высоте (размер В) — 500 мм.

Кроме общих конструктивных особенностей изделий, приведенных выше, существуют и индивидуальные, характерные для определенных решеток серии.

ВР-ГН9, ГН10, ГН11  Рамка решетки имеет Г-образную форму (лицевая поверхность выполнена во взаимно перпендикулярных плоскостях). Такая конструкция позволяет устанавливать данные решетки в сплошные строительные проемы, участки которых располагаются во взаимно перпендикулярных плоскостях (например, при расположении сплошного вентиляционного канала по периметру помещения).

Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):

ВР-X

A

B

Л(П)

RALXXXX

Тип решетки (ГН-ГН11)
Посадочный размер по горизонтали
Посадочный размер по вертикали
Левое или правое исполнение (для ВР-ГН4)
Цвет покрытия

ПРИМЕР: ВР-ГН 500×150 RAL9010 — вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90° к лицевой поверхности и посадочными размерами  500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу — RAL9010.

Таблица 1. Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-ГН9, ГН10, ГН11

ТИПОРАЗМЕР ПАРАМЕТР ПОСАДОЧНЫЙ РАЗМЕР ПО ГОРИЗОНТАЛИ, А (мм)
300
100 Fc.c, м2 0,0436
m, кг 0,84
150 Fcc, м2 0,0685
m, кг 1,18
200 Fc.c, м2 0,0934
m, кг 1,52
250 Fc.c, м2 0,1183
m, кг 1,86
300 Fc.c, м2 0,1432
m, кг 2,19
350 Fc.c, м2 0,1681
m, кг 2,53
400 Fc.c, м2 0,1930
m, кг 2,87
450 Fc.c, м2 0,2179
m, кг 3,21
500 Fc.c, м2 0,2428
m, кг 3,55
