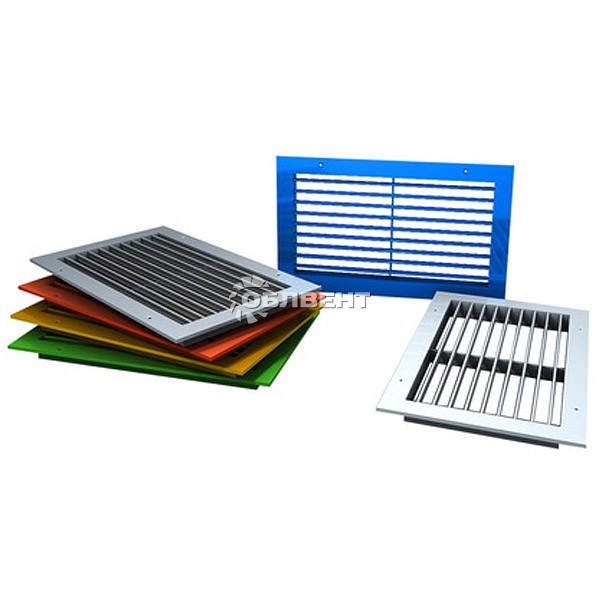

Вентиляционные нерегулируемые решетки с каплевидным жалюзи ВР-КН

Изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи.

Типоразмеры, мм:100х100 - 600х1500

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

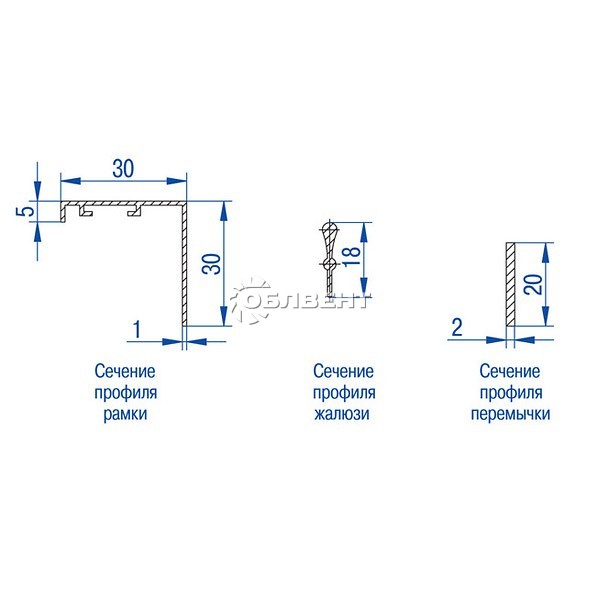

Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи.

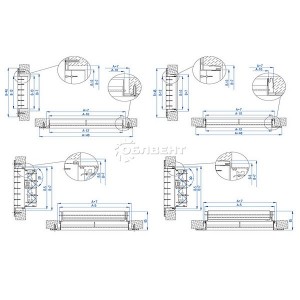

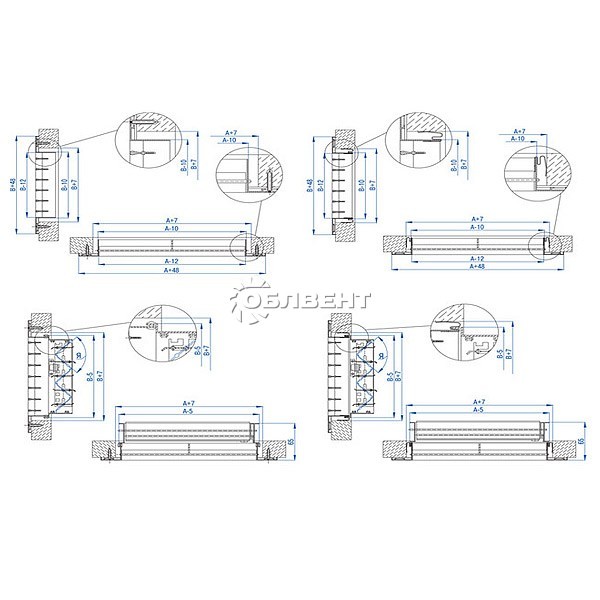

Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-КН предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения решетки ВР-КН Кс.с.=0,81.

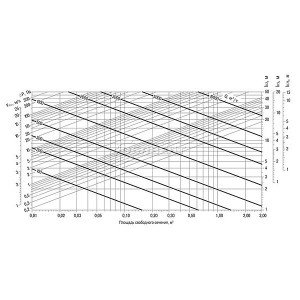

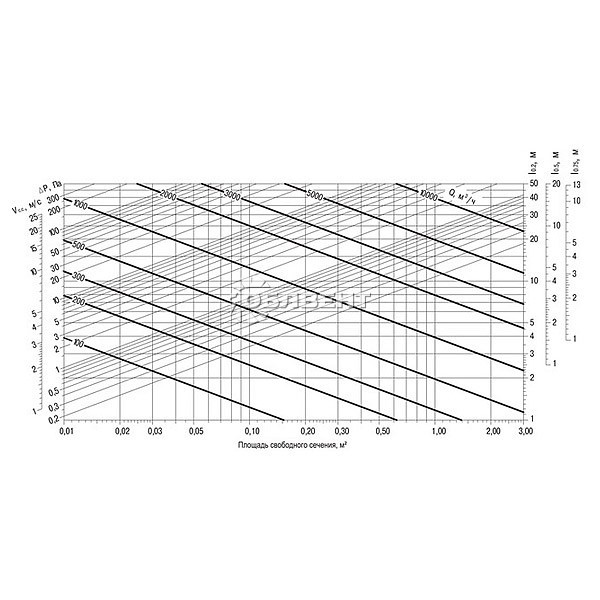

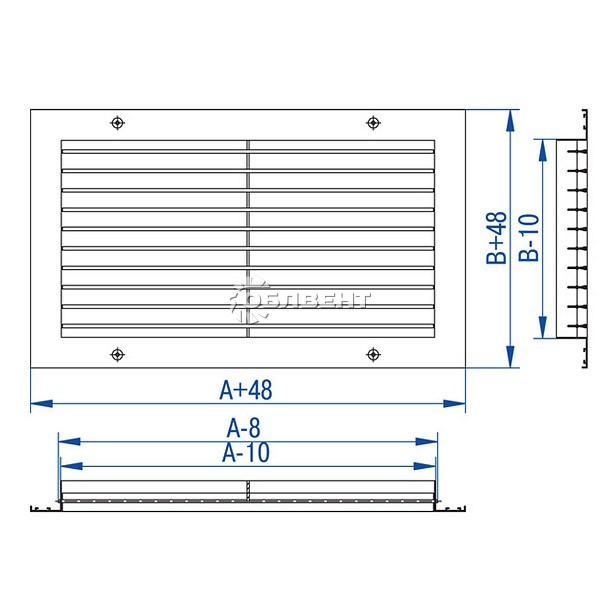

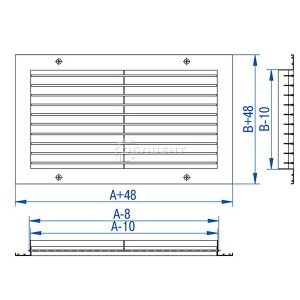

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

	ВР-КВ	A	B	с КРВ-1	Z1	RALXXXX
Тип решетки
Условный горизонтальный размер решетки
Условный вертикальный размер решетки
Наличие блока регулирования расхода воздуха
Крепление на защелках
Цвет покрытия

ПРИМЕР: 1) ВР-КН 300х150 с КРВ-1 RAL9010— вентиляционная решетка с нерегулируемыми горизонтально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9010; 2) ВР-КН 300х150 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Таблица 2. Значение коэффициента Кр при различных значениях угла β

β, град	0	15	30	45	60	75	90
Кр	0,8	0,77	0,69	0,57	0,4	0,21	0

Примечания:
1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
2. Площади свободных сечений даны для полностью открытых жалюзи (углы наклона жалюзи αI= 0°, αII=0°). При углах наклона, отличных от 0°, приведенные в таблице 1 данные следует умножать на cos αI и cos αII. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

Типоразмер	Параметр	Условный размер по горизонтали,А (мм)
Типоразмер	Параметр	100	150	200	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	Fee, м2	0,0063	0,01	0,0137	0,0174	0,0211	0,0285	0,0358	0,0432	0,0506	0,0578	0,0652	0,0726	0,0798	0,0872	0,0944	0,1018	0,1092
100	ш, кг	0,18	0,22	0,26	0,3	0,34	0,42	0,52	0,6	0,68	0,77	0,85	0,94	1,03	1,11	1,2	1,28	1,37
150	Fee, м2	0.0097	0.0154	0.0211	0.0267	0.0324	0.0438	0.0548	0.0662	0.0775	0.0886	0.1000	0.1113	0.1224	0.1337	0.1448	0.1562	0.1675
150	ш, кг	0.23	0.29	0.34	0.40	0.45	0.56	0.69	0.80	0.91	1.03	1.14	1.25	1.38	1.49	1.62	1.73	1.84
200	Fee, м2	0,0134	0,0212	0,029	0,0369	0,0447	0,0603	0,0756	0,0913	0,1069	0,1222	0,1378	0,1535	0,1688	0,1844	0,1997	0,2153	0,231
200	т, кг	0,28	0,34	0,4	0,47	0,53	0,66	0,81	0,94	1,07	1,22	1,35	1,48	1,63	1,76	1,91	2,04	2,17
250	Fee, м2	0.0168	0.0266	0.0364	0.0462	0.0560	0.0756	0.0947	0.1143	0.1339	0.1530	0.1726	0.1922	0.2113	0.2309	0.2501	0.2697	0.2893
250	т. кг	0.33	0.41	0.49	0.57	0.64	0.80	0.98	1.14	1.30	1.48	1.64	1.80	1.98	2.14	2.32	2.48	2.63
300	Fee, м2	0,0205	0,0324	0,0444	0,0563	0,0683	0,0922	0,1155	0,1394	0,1633	0,1866	0,2105	0,2344	0,2577	0,2816	0,305	0,3289	0,3528
300	т, кг	0,37	0,46	0,55	0,64	0,73	0,9	1,11	1,29	1,46	1,67	1,84	2,02	2,23	2,4	2,61	2,79	2,96
400	Fee, м2	0.0275	0.0436	0.0597	0.0757	0.0918	0.1240	0.1553	0.1875	0.2196	0.2510	0.2832	0.3153	0.3467	0.3788	0.4102	0.4424	0.4745
400	т, кг	0.47	0.58	0.70	0.81	0.92	1.14	1.41	1.63	1.85	2.12	2.34	2.56	2.83	3.05	3.32	3.54	3.76
500	Fee, м2	0,0346	0,0548	0,075	0,0952	0,1154	0,1558	0,1952	0,2356	0,276	0,3154	0,3558	0,3962	0,4356	0,476	0,5155	0,5559	0,5963
500	т, кг	0,57	0,71	0,84	0,98	1,11	1,38	1,7	1,97	2,24	2,57	2,84	3,11	3,43	3,7	4,02	4,29	4,56
600	Fee, м2	0.0416	0.0660	0.0903	0.1146	0.1389	0.1876	0.2351	0.2837	0.3324	0.3798	0.4285	0.4771	0.5246	0.5733	0.6207	0.6694	0.7180
600	т, кг	0.67	0.83	0.99	1.15	1.30	1.62	2.00	2.32	2.63	3.01	3.33	3.65	4.03	4.34	4.73	5.04	5.36
