Вентиляторы осевые ВО 06-300 №8

Вентиляторы осевые ВО 06-300 №8

ТУ 4861-002-85589750

Вентиляторы осевые, низкого давления, одностороннего всасывания

Количество лопаток:

• ВО 06-300 №8 - 3 шт.,
• ВО 06-300 №2,5; 3,15; 10; 12,5 - 5 шт.,
• ВО 06-300 №4; 5; 6,3 - 6 шт.

Назначение осевых вентиляторов

Вентиляторы осевые ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, др. Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.

Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.

Варианты изготовления

индекс	назначение и материалы
-	Общепромышленное исполнение, материал - углеродистая сталь
В(В1)	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК3 (В2)	Взрывозащищенное исполнение, материал – алюминиевые сплавы

 Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Конструктивные особенности и варианты исполнения

ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.

Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).

Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.

Вентиляторы осевые ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопостями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востебованными среди других.

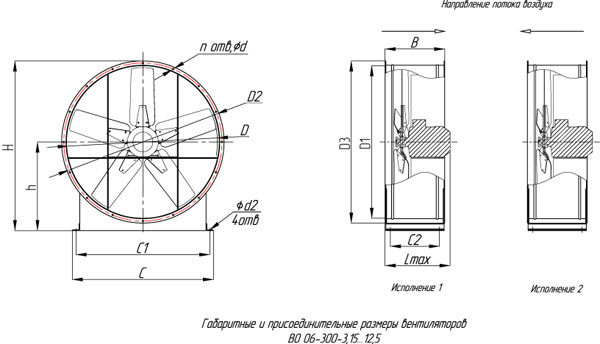

Габаритно-присоединительные размеры ВО 06-300 №8



№ вентилятора	D,	D1,	D2,	D3,	H,	C,	C1,	C2,
	мм	мм	мм	мм	мм	мм	мм	мм
8	800	820	840	860	930	700	670	215

№ вентилятора	h,	d,мм	d2,мм	n	Кол-во лопаток
	мм
8	500	10	16	16	3
