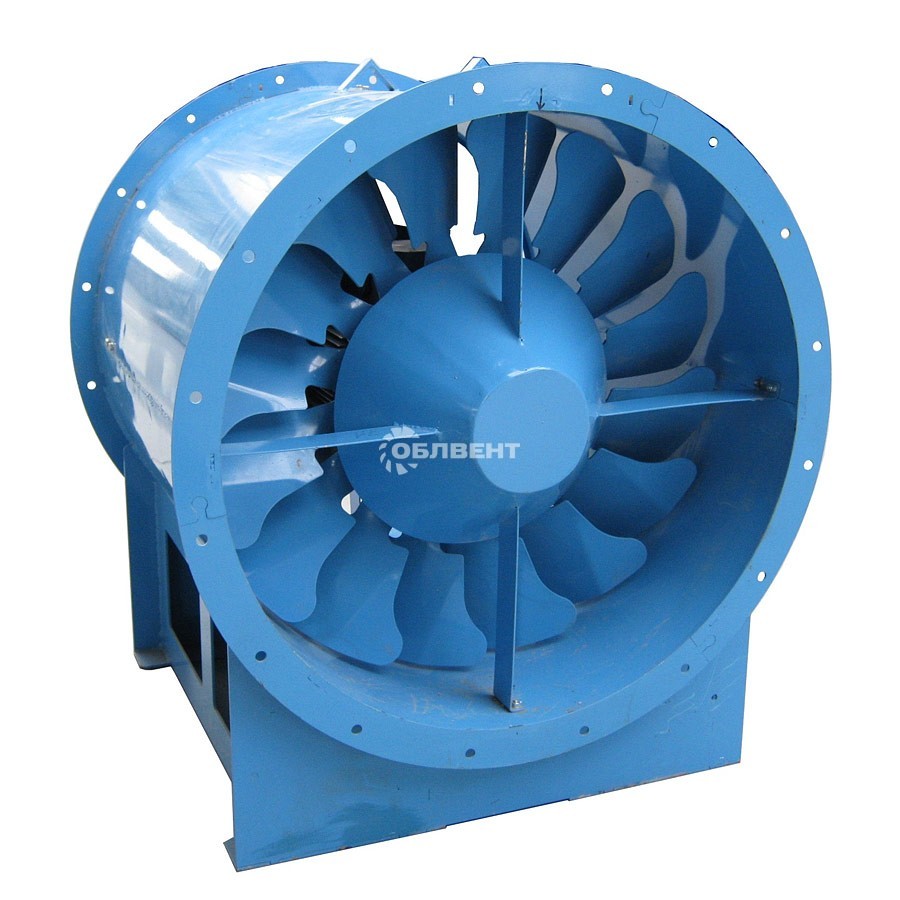

Вентиляторы осевые ВО 30-160

Общие сведения

Низкого давления
Одностороннего всасывания
Количество лопаток – 16
Комплектация направляющим аппаратом

Назначение и применение ВО 30-160

Вентиляторы осевые ВО 30-160 широко используются для установки в противодымных вентиляциях (системах дымоудаления) производственных, общественно-административных зданий. Устройства монтируются за пределами вентилируемых помещений, а также зон, где непрерывно находятся люди. Создавая во время работы избыточное давление, ВО эффективно помогают предотвращать поступление дыма в шахты лифтов, шлюзы, тамбуры, на лестницы, организовывая этим в сооружении необходимые для борьбы с возгораниями и осуществления спасательных мероприятий условия.

ВО 30-160 выпускаются в У и Т климатическом исполнении 2-3-й категорий размещения, рассчитаны на эксплуатацию при температурах в диапазоне от -40 до +40-45 градусов.

Конструктивные особенности и варианты исполнения

ВО 30-160 – осевой вентилятор низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса. Отличительным признаком вентилятора осевого этого типа считается возможность устанавливать лопатки (в количестве 16 штук) под различными углами. Это обеспечивает устройству широкое разнообразие режимов работы. ВО 30-160 комплектуется направляющим аппаратом и диффузором, корректирующими скорость потока воздуха на выходе и его давление (статическое, динамическое).

Варианты исполнения:

по материалу изготовления: углеродистая сталь (ВО общего назначения), разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
в зависимости от способа крепления устройства: фланцевое (компоновка 1), на стойке (компоновка 2).

Вентиляторы осевые ВО 30-160 для подпора воздуха различаются по компоновке и имеют различные модификации и типоразмеры, в связи, с чем среди них легко подобрать устройство подходящей мощности, производительности и габаритов.

Габаритные и присоединительные размеры ВО 30-160

Типоразмер вентилятора	D1, мм	D2, мм	D3, мм	H, мм	C, мм	C1, мм	L, мм	h, мм	d, мм	d2, мм	n
5	500	540	558	815	520	440	540	350	10,5	12	12
6,3	630	670	688	880	600	440	710	450	10,5	12	12
7,1	710	750	768	920	690	545	750	500	10,5	12	16
8	800	840	858	1075	760	610	930	560	10,5	12	16
9	900	960	1000	1215	850	650	1120	650	14	14	16
10	1000	1070	1110	1265	930	730	1115	690	14	14	16
11,2	1120	1195	1220	1465	930	730	1330	790	14	14	20
12,5	1250	1320	1350	1515	990	790	1330	790	14	14	20

№ вентилятора	Номер моди-фикации	Угол установки лопаток, °	Частота вращения, мин^-1	Мощ-ность, кВт	Про-сть 10³ х м³/час	Полное давление, Па	Масса вентилятора, кг
№ вентилятора	Номер моди-фикации	Угол установки лопаток, °	Частота вращения, мин^-1	Мощ-ность, кВт	Про-сть 10³ х м³/час	Полное давление, Па	Комп. 01	Комп. 02
ВО 30-160 №6,3	1	18	1420	1,1	5,0-8,3	430-54	88	97
	2	26	1390	2,2	6,9-10,8	505-215	98	107
	3	38	1390	2,2	8,0-13,8	550-345	91	100
	4	46	1395	3	9,5-16,2	580-465	108	117
ВО 30-160 №7,1	1	18	1390	2,2	7,0-11,6	525-75	130	148
	2	26	1395	3	9,8-15,7	645-274	117	135
	3	38	1450	5,5	11,8-20,8	760-475	153	163
	4	46	1455	7,5	14,2-24,3	800-640	165	183
ВО 30-160 №8	1	18	1435	4	10,4-17,2	720-100	193	224
	2	26	1450	5,5	14,7-23,2	880-375	196	214
	3	38	1435	11	16,8-29,4	930-590	216	247
	4	46	1435	11	20,0-34,0	990-790	224	242
ВО 30-160 №9	1	18	950	2,2	9,7-16,5	380-50	165	171
	2	26	960	3	13,8-23,0	465-95	176	181
	3	38	950	5,5	18,0-30,0	490-165	191	196
	4	46	960	7,5	19,0-36,5	525-240	202	207
	5	18	1455	7,5	15,0-25,0	900-115	187	192
	6	26	1435	11	21,0-34,5	1020-210	197	202
	7	38	1460	15	24,5-46,5	1080-380	233	238
	8	46	1460	22	29,0-55,0	1100-550	263	268
ВО 30-160 №10	1	18	960	4	13,0-22,5	500-100	222	236
	2	26	950	5,5	19,0-29,5	590-250	228	242
	3	38	960	7,5	22,0-38,5	660-420	233	247
	4	46	970	11	26,5-45,0	720-570	297	311
	5	18	1435	11	20,5-34,0	1100-295	232	246
	6	26	1460	18,5	29,0-46,0	1400-590	314	327
	7	38	1460	30	34,0-58,0	1500-950	362	376
ВО 30-160 №11,2	1	18	950	5,5	18,8-32,0	600-76	261	266
	2	26	970	11	27,0-45,0	760-170	298	303
	3	38	970	15	32,0-59,0	800-264	330	335
	4	46	970	18,5	37,0-71,5	820-375	337	342
ВО 30-160 №12,5	1	18	970	11	27,0-44,5	790-213	302	319
	2	26	970	15	37,5-59,0	975-415	403	419
	3	38	970	22	43,5-76,0	1050-660	468	488
	4	46	973	37	52,5-88,5	1130-900	635	655
