ВО 30-160 №11,2

Общие сведения

• Низкого давления
• Одностороннего всасывания
• Количество лопаток – 16
• Комплектация направляющим аппаратом

 Назначение и применение ВО 30-160 №11,2

Вентиляторы осевые ВО 30-160 широко используются для установки в противодымных вентиляциях (системах дымоудаления) производственных, общественно-административных зданий. Устройства монтируются за пределами вентилируемых помещений, а также зон, где непрерывно находятся люди. Создавая во время работы избыточное давление, ВО эффективно помогают предотвращать поступление дыма в шахты лифтов, шлюзы, тамбуры, на лестницы, организовывая этим в сооружении необходимые для борьбы с возгораниями и осуществления спасательных мероприятий условия.

ВО 30-160 выпускаются в У и Т климатическом исполнении 2-3-й категорий размещения, рассчитаны на эксплуатацию при температурах в диапазоне от -40 до +40-45 градусов.

Конструктивные особенности и варианты исполнения

ВО 30-160 – осевой вентилятор низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса. Отличительным признаком вентилятора осевого этого типа считается возможность устанавливать лопатки (в количестве 16 штук) под различными углами. Это обеспечивает устройству широкое разнообразие режимов работы. ВО 30-160 комплектуется направляющим аппаратом и диффузором, корректирующими скорость потока воздуха на выходе и его давление (статическое, динамическое).

Варианты исполнения:

• по материалу изготовления: углеродистая сталь (ВО общего назначения), разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
• в зависимости от способа крепления устройства:  фланцевое (компоновка 1), на стойке (компоновка 2).

Вентиляторы осевые ВО 30-160 для подпора воздуха различаются по компоновке и имеют различные модификации и типоразмеры, в связи, с чем среди них легко подобрать устройство подходящей мощности, производительности и габаритов.

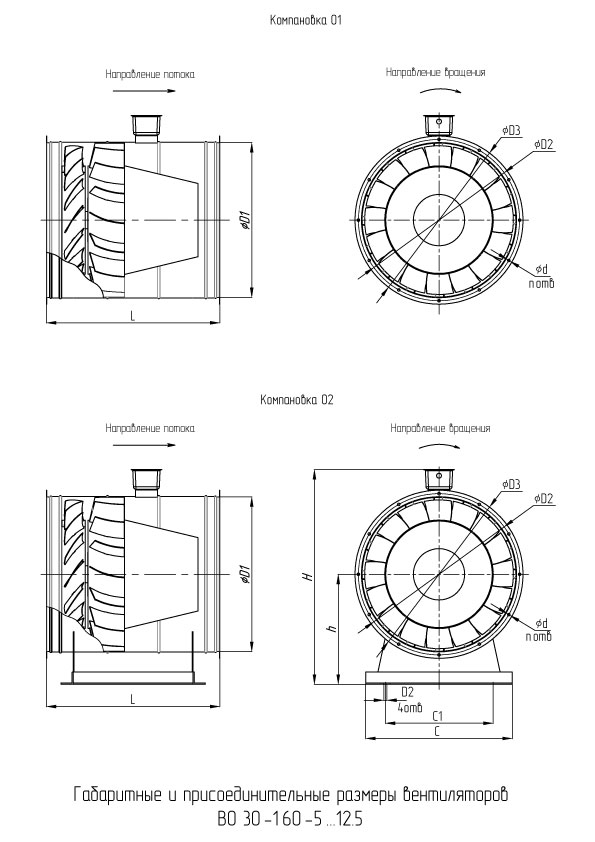

Габаритные и присоединительные размеры ВО 30-160 №11,2
