Клапаны противопожарные КОМ 1

Противопожарные нормально открытые (огнезадерживающие) клапаны КОМ®-1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Противопожарные нормально закрытые (в том числе дымовые) клапаны КОМ®-1 используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КОМ®-1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в этих помещениях устанавливаются клапаны КЛОП®-1В во взрывозащищеном исполнении.

Разновидности клапанов КОМ-1:

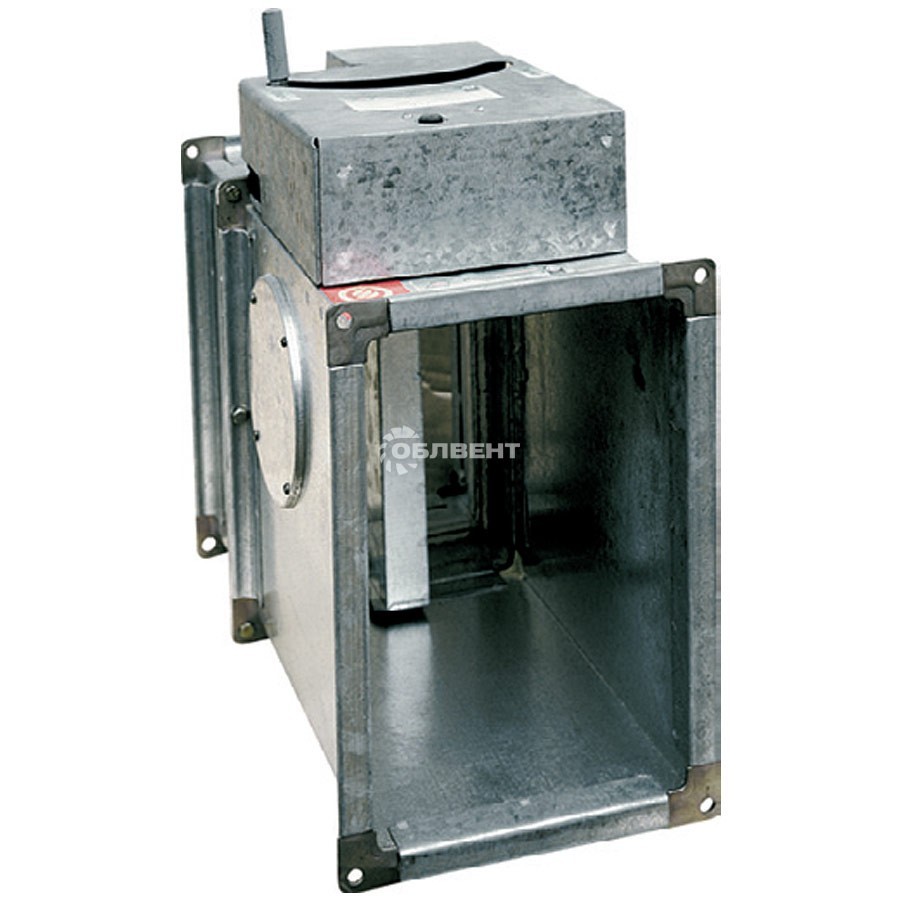

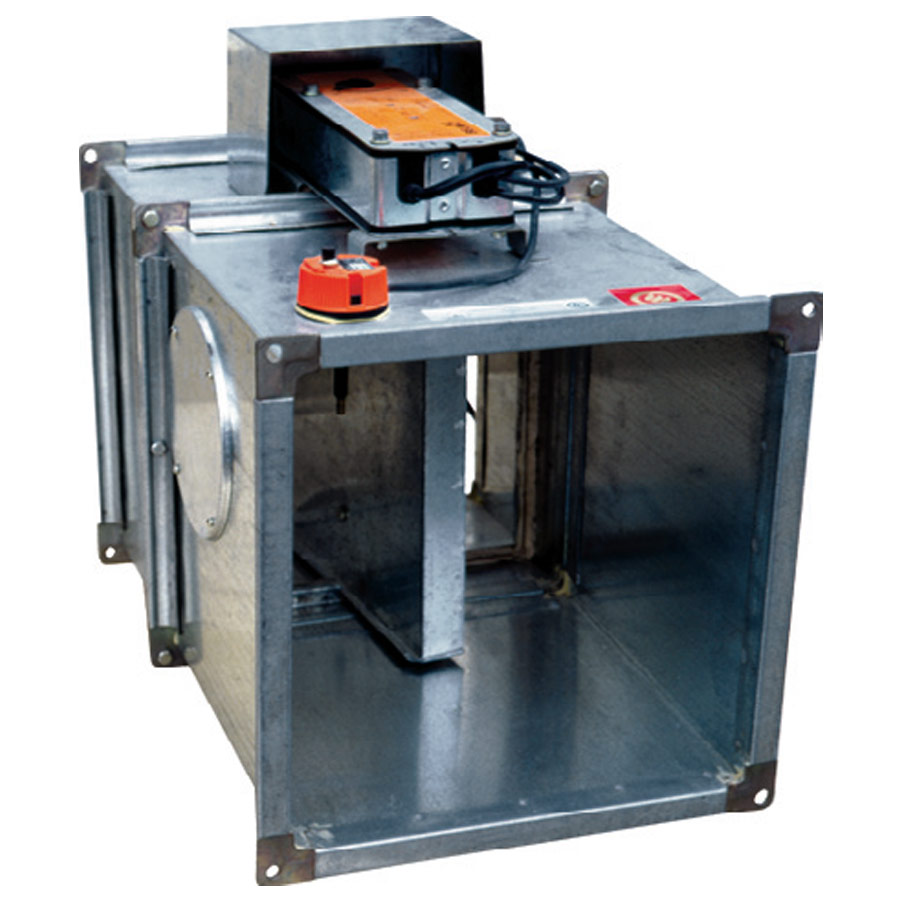

КОМ-1 с электромагнитным приводом	КОМ-1 с приводом BELIMO

Клапаны КОМ®-1 выпускаются только «канального» типа с двумя фланцами и наружным размещением привода. Корпус клапанов изготавливается из оцинкованной стали. Нормально открытые (НО) клапаны КОМ®-1 выпускаются в различных модификациях в зависимости от типа привода:

• с электромагнитным приводом в комбинации с тепловым замком на 72°С (по специальному заказу на 93 или 141°С);
• с электромеханическими приводами BELIMO (типа BF или BLF) в комбинации с терморазмыкающим устройством (ТРУ) на 72°С (по специальному заказу на 93 или 141°С);

Клапаны КОМ®-1 дымовые и нормально закрытые (НЗ) выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BLЕ или BЕ (для клапанов больших размеров). На этих клапанах могут устанавливаться также электромеханические приводы BELIMO с возвратной пружиной типа BF или BLF без ТРУ (применение электромеханических приводов на клапанах противодымной вентиляции в Российской Федерации противоречит СП 7.13130, подробнее см. стр. 13 каталога).

Клапаны КОМ®-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и смотровым люкам.

В воздуховодах большого сечения, пересекающих ограждающие конструкции венткамер с установленными в них вентиляторами большой производительности, рекомендуется устанавливать клапаны КЛОП®-3.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

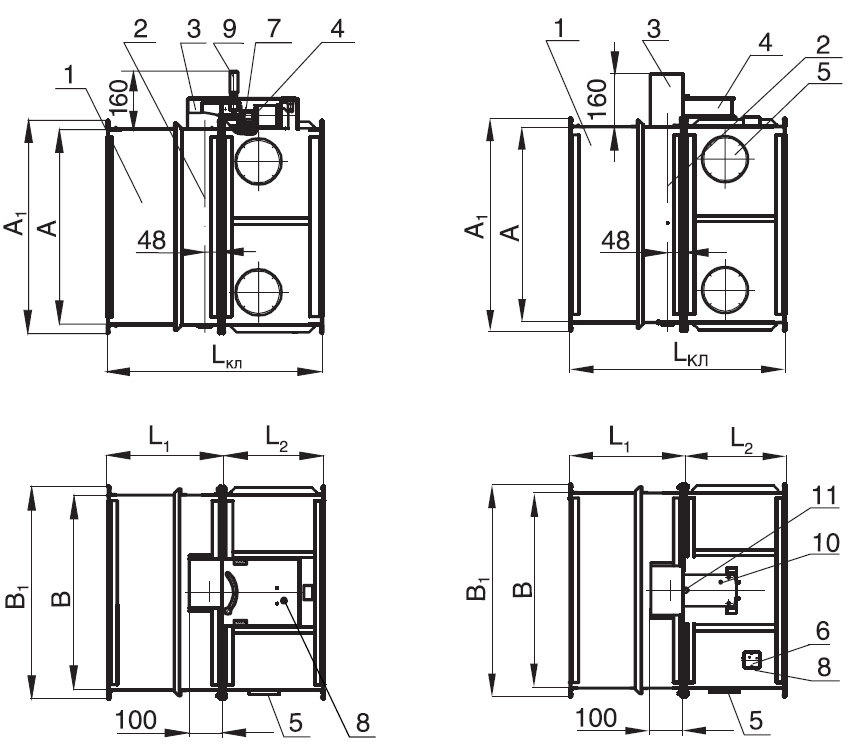

1 – корпус клапана;
2 – ось заслонки;
3 – кожух;
4 – привод;
5 – смотровой люк;
6 – ТРУ (для НО клапанов);
7 – тепловой замок (для НО клапанов);
8 – кнопка ручного срабатывания привода;
9 – рычаг ручного перемещения заслонки в исходное положение;
10 – гнездо под ключ, для ручного взвода пружины электромеханического привода BELIMO;
11 – указатель положения заслонки

Клапаны КОМ-1 с размерами А < 600 мм изготавливаются с одним смотровым люком, а с размерами A >или= 600 мм с двумя люками. Один или два люка располагаются на одной и той же стороне корпуса клапана. На НО клапанах с размерами А < 400 мм ТРУ устанавливается на крышке люка обслуживания, а с размерами А >или= 400 мм на корпусе клапана.

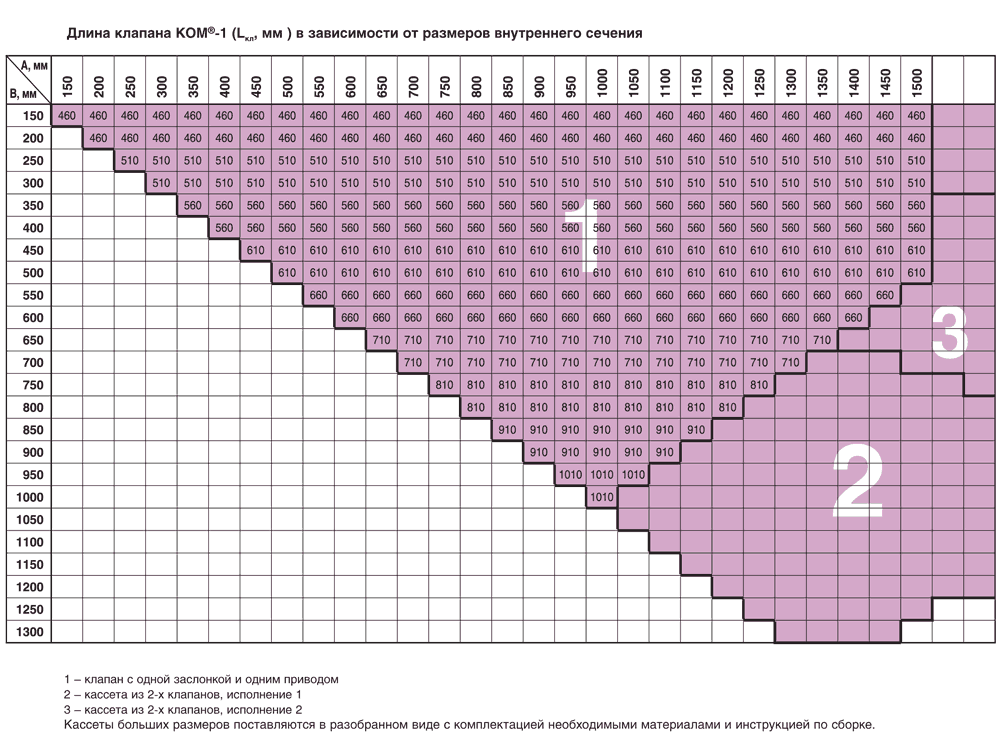

При А и В < 600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм) При А или В >или= 600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм) L2 = 310 мм при В =150...700 мм L2 = В/2 – 40 мм при В > 700 мм L1=LКЛ -L2

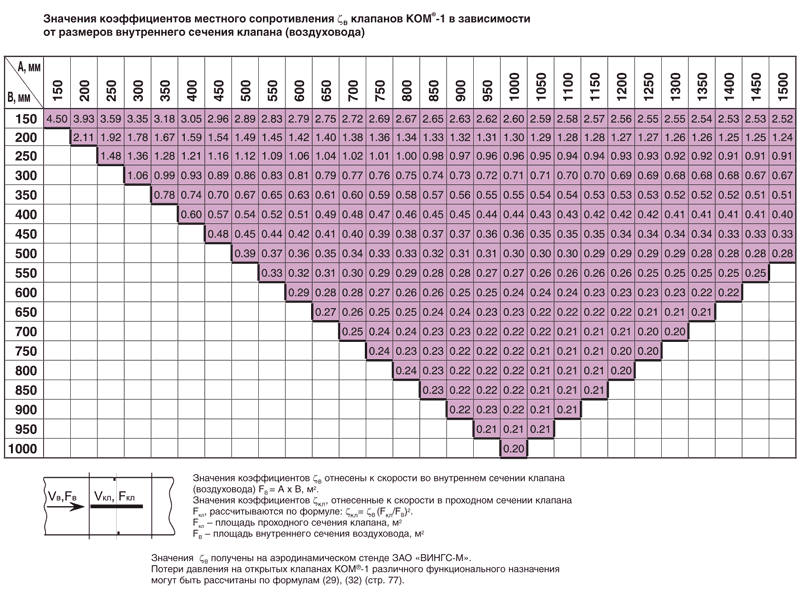

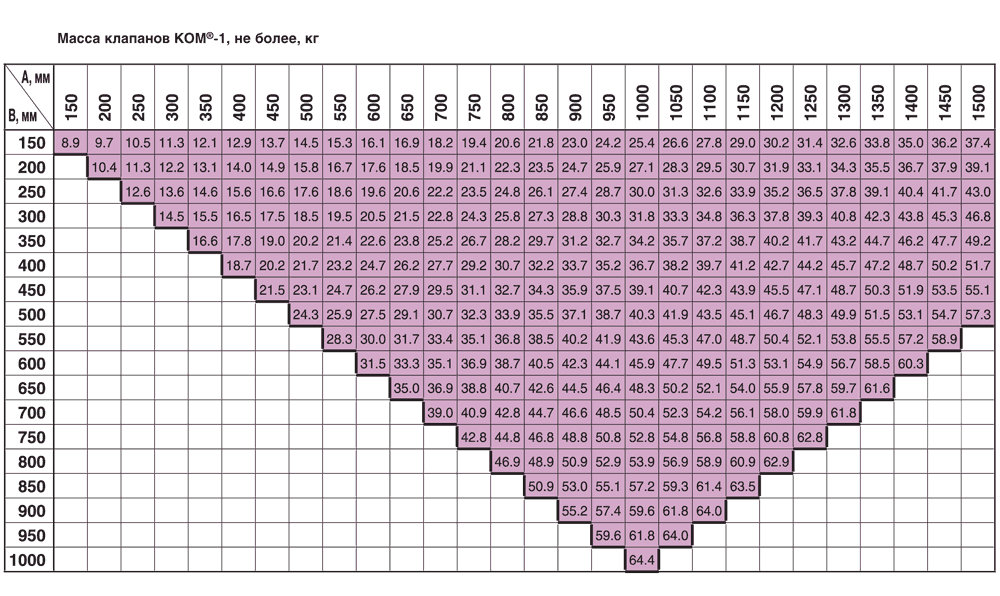

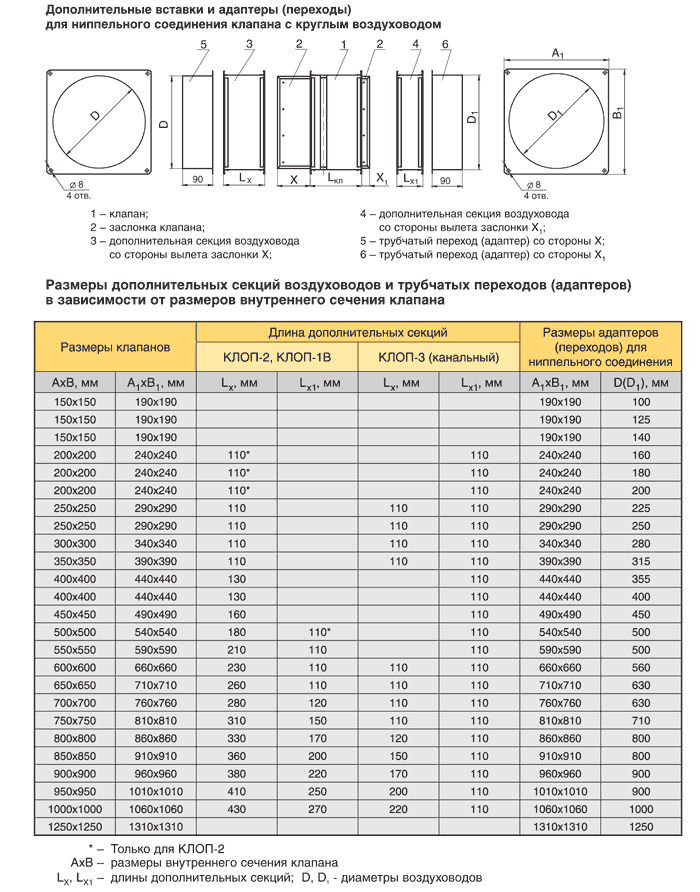

Площадь проходного сечения клапанов КОМ-1 определяется по формуле: Fкл = (A – 30)(B – 52)/106, м2 ( 26) где А, В – внутренние размеры поперечного сечения клапана (воздуховода), мм, (А>или=В)
