Оцинкованные воздуховоды дымоудаления и фасонные части

Среди систем вентиляции наибольшим спросом и по сей день пользуются оцинкованные воздуховоды. Они прочны, долговечны, пожаробезопасны и устойчивы в том числе к агрессивному воздействию как транспортируемой среды, так и окружающего пространства. Оцинкованная сталь не горит, температура плавления же и вовсе достигается не на всяком пожаре, что обуславливает их широкое применение и на производстве, и в быту. Таковые воздуховоды устойчивы к коррозии, поэтому по ним может транспортироваться пар, влажный воздух, или же иная среда, в том числе и любая другая агрессивная среда.

Цены на воздуховоды

Воздуховоды прямоугольные из оцинкованной стали

Круглые воздуховоды и фасонные части из оцинкованной стали

Прямоугольные воздуховоды и фасонные части из оцинкованной стали

Достоинства данных систем:

• удобство и простота монтажа. Как известно, в продаже, помимо воздуховодов различной длины, также продаются разнообразные фасонные элементы (углы, тройники и крестовины и пр.), что не только упрощает и ускоряет монтаж, но и дает возможность придать системе вентиляции эстетически приятный внешний вид;
• компактность. Системы, построенные на базе оцинкованных воздуховодов, компактны. Всегда есть возможность сделать выбор в пользу прямоугольных или же круглого сечения элементов, что позволяет использовать имеющееся пространство оптимальным образом;
• прочность. Металл сам по себе достаточно прочен, а размещение швов спиралью, или даже прямой линией обеспечивает дополнительное ребро жёсткости;
• практически полную герметичность швов, которая достигается либо за счёт специальных стяжек, либо за счёт фланцевых элементов, имеющих специальную форму;
• общую жёсткость конструкции, обеспечиваемую физическими свойствами стали.

Недостатки оцинкованных воздуховодов

• высокая стоимость системы в сравнении с дешёвыми фольгированными, пластиковыми или гибкими воздуховодами;
• большой расход металла, невозможность обыграть маленькие изгибы или обойти незначительные выступы;
• отсутствие воздуховодов с толщиной стенки более 0.8мм.

Оцинкованные воздуховоды подразделяются по своей форме на 2 типа:

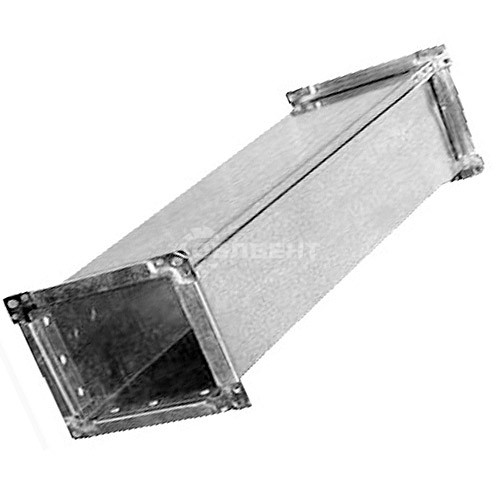

1. Прямоугольного сечения. Такая форма позволяет транспортировать максимально большой объем среды при выделенном под систему объеме помещения. Таковые системы просты в монтаже (как правило, используются винтовые стяжки через проушины на торцах), удобны в ремонте и могут располагаться даже в ограниченных пространствах (к примеру, над натяжным или подвесным потолком).

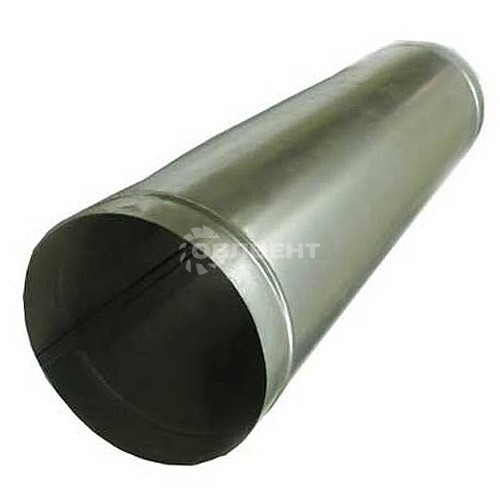

2. Круглого сечения. Их преимущество — дешевизна, так как из-за максимальной площади поперечного сечения при минимальном периметре можно транспортировать максимально возможный объем среды. Кроме того, прочность при минимальной толщине стенки у круглых воздуховодов куда больше, чем у прямоугольных.

для круглых воздуховодов

• до D=200 мм – 0,5 мм;
• от D=250 мм до D=450 мм – 0,6 мм;
• от D=500 мм до D=800 мм – 0,7 мм;
• от D=900 мм до D=1250 мм – 1,0 мм;
• от D=1400 мм до D=1600 мм – 1,2 мм;
• от D=1800 мм до D=2000 мм – 1,4 мм.

для прямоугольных воздуховодов

• до 250 мм – 0,5 мм;
• от 300 мм до 1000 мм – 0,7 мм;
• от 1250 мм до 2000 мм – 0,9мм.

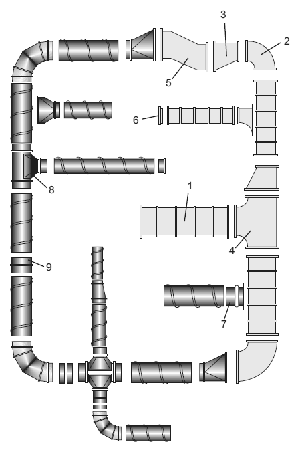

Для сборки воздуховодов рекомендуется использовать стандартные детали и узлы, обозначенные на рисунке выше:

• 1 - прямой участок
• 2 - отвод 90°
• 3 - переход
• 4 - тройник
• 5 - «утка»
• 6 - заглушка
• 7 - врезка прямая
• 8 - врезка круглая
• 9 - ниппель
