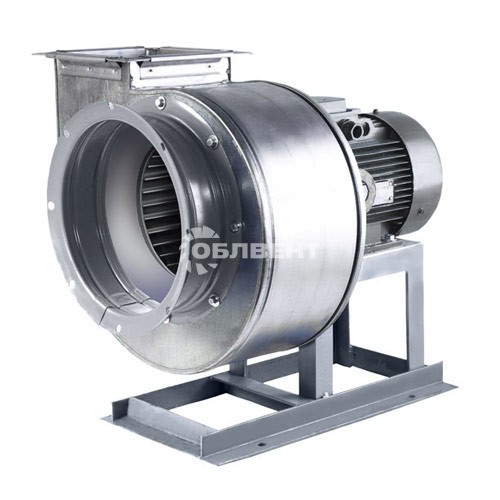

Вентиляторы радиальные дымоудаления ВР 280-46 ДУ

Радиальные вентиляторы дымоудаления среднего давления и одностороннего всасывания применяются в стационарных аварийных системах вытяжной вентиляции. Предназначены для удаления дымовых газов, образующихся при пожаре и для одновременного вывода тепла за пределы помещения. Выпускаются вентиляторы номерами №2ДУ, №2,5ДУ, №3,15ДУ, №4ДУ,№5ДУ, №6,3ДУ, №8ДУ, №10ДУ, №12,5ДУ и двумя рабочими режимами дымоудаления : при температуре до 600 °С в течение 1-го часа (ВР 280-46-ДУ-01) или при температуре до 400 °С в течение 2-х часов (ВР 280-46-ДУ-02). Первое конструктивное исполнение (01) предусматривает изготовление рабочего колеса из нержавеющей жаропрочной стали, а корпуса - из оцинкованной. При втором исполнении (02) - рабочее колесо изготовлено из жаростойкой углеродистой стали со специальным покрытием, корпус - из оцинкованной стали.

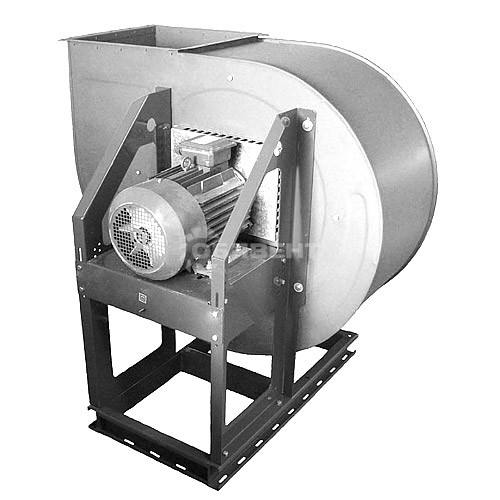

Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 32-мя вперед загнутыми лопатками, комплектуются трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.

 Пример обозначения

ВР 280-46 .... ДУ – серия радиального вентилятора дымоудаления;
6,3 - номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
02 – исполнение вентилятора (рабочее колесо и корпус изготавливаются из углеродистой стали со специальным покрытием);
Л0º - положение корпуса;
11,0 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин

• Вентилятор среднего давления
• Лопатки, загнутые вперед
• Трехфазный асинхронный двигатель (380 В)
• Конструктивная схема 1 по ГОСТ 5976-90
• Класс защиты двигателя IP54

 Габаритные и присоединительные размеры (мм)
