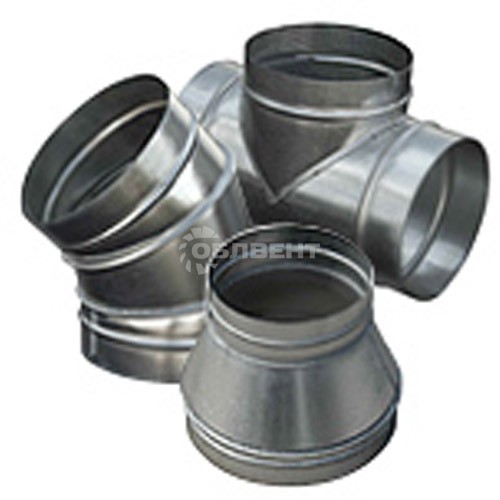

Круглая сетевая вентиляция


Высокая герметичность — одно из важнейших преимуществ круглых воздуховодов при монтаже. Оно сводит к минимуму потерю воздушных масс, что во многом определяет большую производительность систем с таким сечением.

Описание продукта

Отводы

Габаритные и присоединительные размеры (мм) отводов

D t А 90° 45°
площадь, м2 вес, кг площадь, м2 вес, кг
100 0,55 50 0,098 0,47 0,067 0,33
125 0,138 0,75 0,092 0,42
160 0,204 1,13 0,130 0,66
200 0,294 1,75 0,184 0,99
250 0,432 2,86 0,261 1,59
315 0,644 3,78 0,377 2,45
400 0,7 0,990 5,80 0,563 3,13
500 1,488 8,44 0,828 4,65
630 2,290 13,20 1,250 7,14
800 3,594 22,04 1,921 11,09
1000 0,9 100 5,492 42,90 2,902 21,40
1250 8,444 66,80 4,408 33,80
Тройники

Тройники

Габаритные и присоединительные размеры (мм) тройников

Штанообразый тройник косой троййник

D/d t А L S площадь, м2 D/d t А L S площадь, м2
100/100 0,55 40 200 90 0,080 500/100 0,7 55 200 290 0,348
125/100 200 103 0,099 500/125 225 290 0,437
125/125 225 103 0,109 500/160 260 290 0,496
160/100 200 120 0,121 500/200 300 290 0,592
160/125 225 120 0,131 500/250 350 290 0,672
160/160 260 120 0,174 500/315 415 290 0,772
200/100 200 140 0,146 500/400 520 290 0,904
200/125 225 140 0,171 500/500 650 290 1,062
200/160 260 140 0,197 630/100 200 355 0,532
200/200 300 140 0,258 630/125 225 355 0,624
250/100 200 165 0,182 630/160 260 355 0,696
250/125 225 165 0,236 630/200 300 355 0,817
250/160 260 165 0,259 630/250 350 355 0,916
250/200 300 165 0,311 630/315 415 355 1,040
250/250 350 165 0,340 630/400 500 355 1,202
315/100 200 165 0,223 630/500 600 355 1,390
315/125 225 198 0,291 630/630 730 355 1,640
315/160 260 198 0,343 800/400 500 440 1,513
315/200 300 198 0,386 800/500 600 440 1,748
315/250 350 198 0,441 800/630 730 440 2,049
315/315 415 240 0,531 800/800 900 440 2,452
400/100 0,7 55 200 240 0,279 1000/500 0,9 55 600 540 2,365
400/125 225 240 0,368 1000/630 730 540 2,753
400/160 260 240 0,397 1000/800 900 540 3,255
400/200 300 240 0,449 1000/1000 1100 540 3,867
400/250 350 240 0,513 1250/630 730 665 3,420
400/315 415 240 0,593 1250/800 900 665 4,038
400/400 500 240 0,741 1250/1000 1100 665 4,765
Врезки круглые

Врезки круглые

Габаритные и присоединительные размеры (мм) врезок круглых

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка крепится механически к воздуховоду с помощью рор-заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

Врезки прямые

Врезки прямые

Габаритные и присоединительные размеры (мм) врезок прямых
Предназначена для вмонтирования в стенку прямоугольного воздуховода. Сторона основного воздуховода должна быть, как минимум, на 50мм больше отверстия для врезки.

Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка крепится механически к воздуховоду с помощью рор-заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

D t А S площадь, м2
100 0,55 35 60 0,025
125 0,032
160 0,043
200 0,050
250 0,063
315 0,079
400 0,7 55 70 0,101
500 0,126
630 0,158
800 0,227
1000 0,9 55 100 0,378
1250 0,472
Переходы

Переходы

Габаритные и присоединительные размеры (мм) переходов

Стандартно изготавливаются переходы центровые (исполнение 1).

По отдельной заявке возможно изготовление «косых» (односторонних) (исполнение 2) переходов.

Ниппели

Ниппели

Габаритные и присоединительные размеры (мм) ниппелей
Предназначен для соединения круглых воздуховодов

Стандартно изготавливаются ниппели внутренние (исполнение 1).

По отдельной заявке возможно изготовление ниппелей наружных (исполнение 2).

D t А L площадь, м2 вес, кг
100 0,55 35 120 0,038 0,208
125 0,047 0,234
160 0,060 0,300
200 0,076 0,376
250 0,094 0,500
315 0,119 0,890
400 0,7 55 120 0,151 0,936
500 0,188 1,180
630 0,237 1,460
800 0,302 2,100
1000 0,9 100 210 0,567 5,600
1250 0,707 7,000
Заглушки

Заглушки

Габаритные и присоединительные размеры (мм)

D t S площадь, м2
100 0,55 60 0,030
125 60 0,040
160 60 0,055
200 60 0,075
250 60 0,104
315 60 0,146
400 0,7 70 0,225
500 70 0,321
630 70 0,468
800 80 0,727
1000 0,9 110 1,128
1250 110 1,655

Компания "ОблВент" предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Круглая сетевая вентиляция — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!

Гибкая система скидок дает возможность заработать всем участникам сделки!
