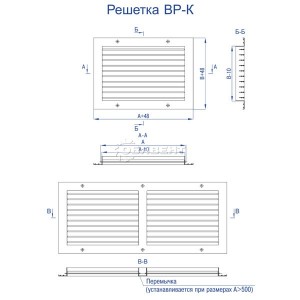

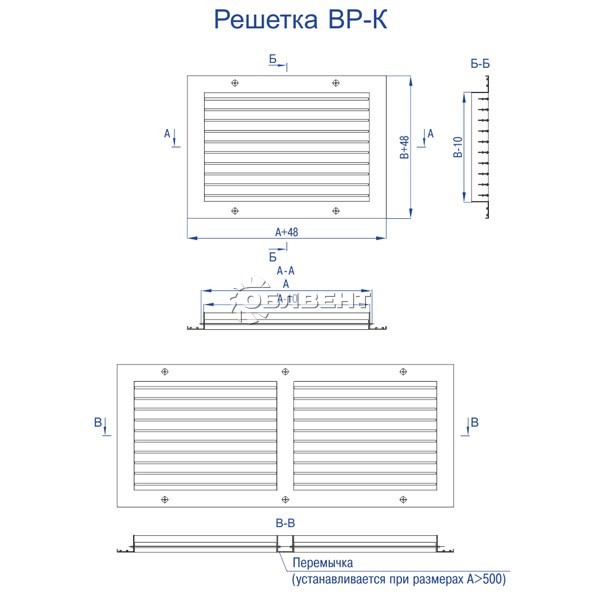

  • Типоразмеры Типоразмеры

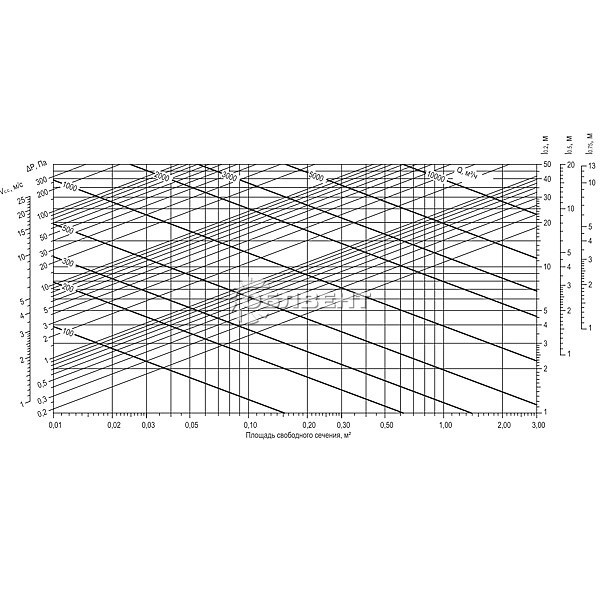

  • Зависимость падения давления от площади  свободного сечения решетки Зависимость падения давления от площади  свободного сечения решетки

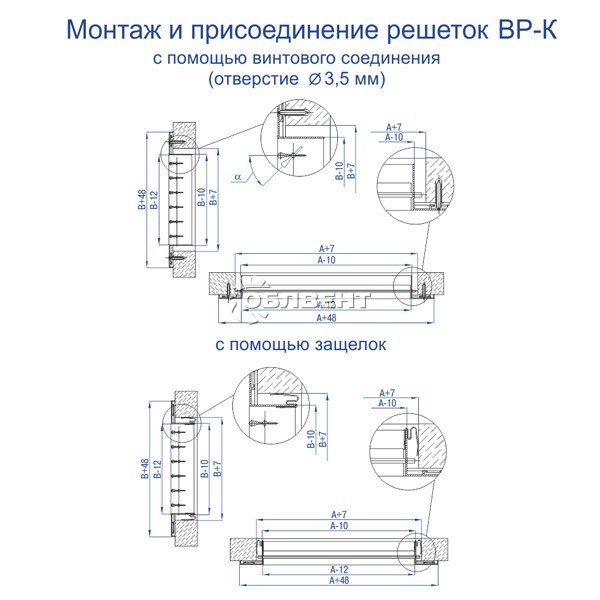

  • Схема монтажа решеток без клапана Схема монтажа решеток без клапана
  • Схема монтажа решеток с клапаном Схема монтажа решеток с клапаном

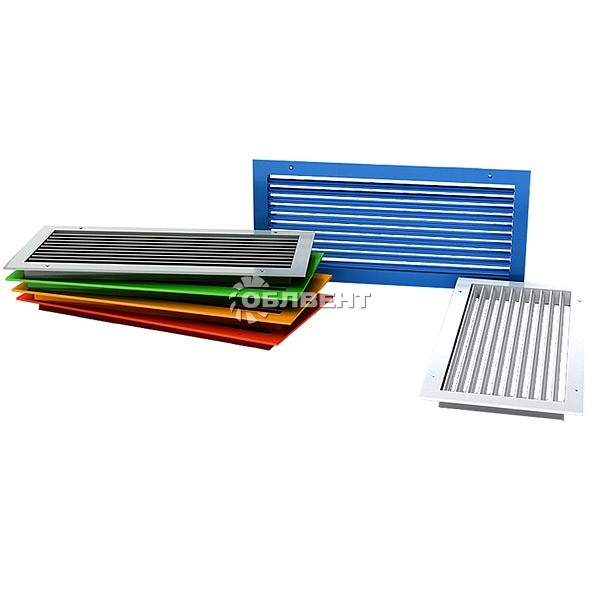

Вентиляционные однорядные решетки с регулируемыми жалюзи ВР-К


Решетки ВР-К с горизонтальным расположением индивидуально регулируемых жалюзи предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


  • Типоразмеры, мм:50х50 - 2000х1600

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок.Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600×600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для решеток ВР-К предусмотрена возможность оснащения клапаном расхода воздуха (КРВ-1) и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения (см. раздел «Адаптеры»).

В отличие от решеток ВР-Г, изменены профили рамки и жалюзи. Применение нового профиля жалюзи решетки ВР-К обеспечивает улучшенные аэродинамические параметры изделия.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1.

Коэффициент свободного сечения решетки ВР-К Кс.с.= 0,81

Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

ВР-K

A

B

с КРВ-1

RALXXXX

Тип решетки
Условный горизонтальный размер  решетки
Условный вертикальный размер решетки
Наличие блока регулирования расхода воздуха
Крепление на защелках
Цвет покрытия

ПРИМЕР:

1) ВР-К 300×150 с КРВ-1 RAL9010 — вентиляционная решетка с индивидуально регулируемыми горизонтально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха, цвет решетки по каталогу — RAL9010;

2) ВР-К 300×150 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).

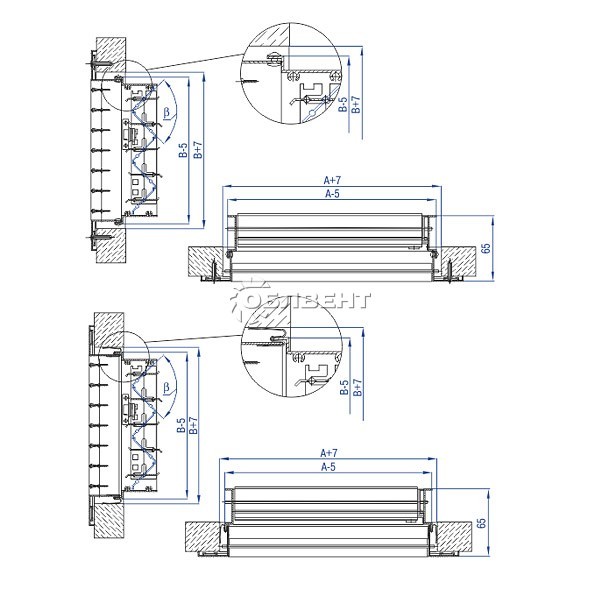

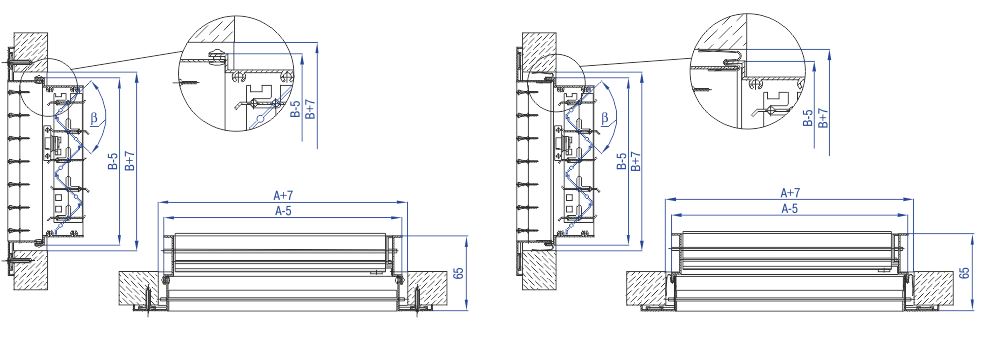

Схема монтажа решетки с клапаном КРВ-1

Таблица 2. Значение коэффициента Кр при различных значениях угла β

β, град 0 15 30 45 60 75 90
Кр 0,8 0,77 0,69 0,57 0,4 0,21 0

Примечание:
1 Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
2 Площади свободных сечений даны для полностью открытых жалюзи (угол наклона жалюзи α= 0°). При угле наклона, отличном от 0°, приведенные в таблице 1 данные следует умножать на cos α. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).
Типо­размер Пара­метр Условный размер по горизонтали. А (мм)
50 100 150 200 250 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
Условный размер по вертикали, В (мм) 50 Fee, м2 0,0012 0,0027 0,0043 0,0058 0,0074 0,0089 0,0120 0,0151 0,0173 0,0204 0,0235 0,0266 0,0297 0,0319 0,0350 0,0381 0,0412 0,0443 0,0464 0,0495 0,0526 0,0557 0,0588
т, кг 0,07 0,11 0,14 0,18 0,21 0,24 0,31 0,37 0,43 0,50 0,55 0,61 0,67 0,74 0,80 0,86 0,93 1,00 1,06 1,12 1,19 1,26 1,33
100 Fee, м2 0,0028 0,0065 0,0102 0,0139 0,0176 0,0213 0,0287 0,0361 0,0409 0,0483 0,0557 0,0631 0,0705 0,0752 0,0826 0,0900 0,0974 0,1048 0,1109 0,1183 0,1257 0,1331 0,1405
т, кг 0,11 0,15 0,19 0,23 0,26 0,30 0,38 0,45 0,56 0,64 0,71 0,79 0,86 0,98 1,05 1,12 1,20 1,27 1,39 1,46 1,53 1,61 1,68
150 Fee, м2 0,0043 0,0100 0,0157 0,0213 0,0270 0,0327 0,0440 0,0554 0,0641 0,0754 0,0868 0,0981 0,1095 0,1182 0,1296 0,1409 0,1523 0,1636 0,1700 0,1814 0,1927 0,2041 0,2154
т, кг 0,15 0,20 0,25 0,30 0,35 0,40 0,50 0,60 0,77 0,87 0,97 1,07 1,17 1,33 1,43 1,53 1,63 1,74 1,90 2,00 2,10 2,20 2,30
200 Fee, м2 0,0059 0,0138 0,0216 0,0294 0,0372 0,0451 0,0607 0,0764 0,0864 0,1020 0,1177 0,1333 0,1490 0,1590 0,1746 0,1903 0,2059 0,2216 0,2344 0,2501 0,2657 0,2814 0,2970
т, кг 0,18 0,24 0,30 0,36 0,41 0,47 0,59 0,71 0,92 1,03 1,15 1,27 1,39 1,59 1,71 1,83 1,95 2,07 2,28 2,40 2,52 2,64 2,76
250 Fee, м2 0,0074 0,0172 0,0270 0,0368 0,0466 0,0564 0,0760 0,0956 0,1096 0,1292 0,1488 0,1684 0,1880 0,2020 0,2216 0,2412 0,2608 0,2804 0,2936 0,3132 0,3328 0,3524 0,3720
т, кг 0,21 0,28 0,36 0,43 0,50 0,57 0,72 0,86 1,12 1,26 1,41 1,55 1,70 1,95 2,09 2,24 2,38 2,53 2,79 2,93 3,07 3,22 3,36
300 Fee, м2 0,0091 0,0210 0,0330 0,0449 0,0569 0,0688 0,0927 0,1166 0,1319 0,1558 0,1797 0,2036 0,2275 0,2428 0,2667 0,2906 0,3145 0,3384 0,3580 0,3819 0,4058 0,4297 0,4536
т, кг 0,24 0,32 0,40 0,49 0,57 0,65 0,81 0,97 1,27 1,43 1,59 1,75 1,92 2,21 2,37 2,53 2,70 2,86 3,16 3,32 3,48 3,64 3,81
400 Fee, м2 0,0122 0,0283 0,0444 0,0604 0,0765 0,0926 0,1247 0,1569 0,1804 0,2126 0,2447 0,2769 0,3090 0,3325 0,3647 0,3968 0,4290 0,4611 0,4816 0,5138 0,5459 0,5781 0,6102
т, кг 0,31 0,41 0,51 0,61 0,72 0,82 1,03 1,23 1,62 1,82 2,03 2,24 2,44 2,83 3,03 3,24 3,45 3,65 4,04 4,24 4,45 4,66 4,86
500 Fee, м2 0,0154 0,0356 0,0558 0,0760 0,0962 0,1164 0,1568 0,1972 0,2229 0,2633 0,3037 0,3441 0,3845 0,4103 0,4507 0,4911 0,5315 0,5719 0,6052 0,6456 0,6860 0,7264 0,7668
т, кг 0,37 0,49 0,62 0,74 0,87 0,99 1,24 1,49 1,97 2,22 2,47 2,72 2,97 3,45 3,70 3,95 4,20 4,45 4,93 5,18 5,43 5,68 5,93
600 Fee, м2 0,0185 0,0428 0,0671 0,0915 0,1158 0,1401 0,1888 0,2374 0,2714 0,3201 0,3687 0,4174 0,4660 0,5000 0,5487 0,5973 0,6460 0,6946 0,7288 0,7774 0,8261 0,8747 0,9234
т, кг 0,44 0,58 0,73 0,87 1,02 1,17 1,46 1,76 2,32 2,61 2,91 3,20 3,50 4,06 4,36 4,65 4,95 5,24 5,53 5,83 6,12 6,42 6,71
700 Fee, м2 0,0216 0,0501 0,0785 0,1070 0,1354 0,1639 0,2208 0,2777 0,3139 0,3708 0,4277 0,4846 0,5415 0,5778 0,6347 0,6916 0,7485 0,8054 0,8524 0,9093 0,9662 1,0231 1,0800
т, кг 0,50 0,66 0,83 1,00 1,17 1,34 1,68 2,02 2,67 3,01 3,35 3,69 4,02 4,68 5,02 5,36 5,69 6,03 6,69 7,03 7,37 7,71 8,05
800 Fee, м2 0,0248 0,0573 0,0899 0,1225 0,1551 0,1876 0,2528 0,3179 0,3624 0,4276 0,4927 0,5579 0,6230 0,6676 0,7327 0,7979 0,8630 0,9282 0,9759 1,0411 1,1062 1,1714 1,2365
т, кг 0,56 0,75 0,94 1,13 1,32 1,51 1,90 2,28 3,02 3,41 3,79 4,17 4,55 5,30 5,68 6,06 6,44 6,83 7,58 7,96 8,35 8,73 9,11
900 Fee, м2 0,0279 0,0646 0,1013 0,1380 0,1747 0,2114 0,2848 0,3582 0,4050 0,4784 0,5518 0,6252 0,6986 0,7453 0,8187 0,8921 0,9655 1,0389 1,0995 1,1729 1,2463 1,3197 1,3931
т, кг 0,62 0,83 1,05 1,26 1,47 1,69 2,11 2,54 3,37 3,80 4,23 4,65 5,08 5,91 6,34 6,77 7,19 7,62 8,45 8,88 9,31 9,73 10,16
1000 Fee, м2 0,0310 0,0719 0,1127 0,1535 0,1943 0,2352 0,3168 0,3985 0,4535 0,5351 0,6168 0,6984 0,7801 0,8351 0,9167 0,9984 1,0800 1,1617 1,2231 1,3048 1,3864 1,4681 1,5497
т, кг 0,69 0,92 1,15 1,39 1,62 1,86 2,33 2,80 3,73 4,20 4,67 5,14 5,61 6,53 7,00 7,47 7,94 8,41 9,34 9,81 10,28 10,75 11,22
1100 Fee, м2 0,0342 0,0791 0,1241 0,1690 0,2140 0,2589 0,3488 0,4387 0,4960 0,5859 0,6758 0,7657 0,8556 0,9128 1,0027 1,0926 1,1825 1,2724 1,3467 1,4366 1,5265 1,6164 1,7063
т, кг 0,75 1,00 1,26 1,52 1,78 2,03 2,55 3,06 4,08 4,59 5,11 5,62 6,13 7,15 7,66 8,18 8,69 9,21 10,23 10,74 11,26 11,77 12,29
1200 Fee, м2 0,0373 0,0864 0,1354 0,1845 0,2336 0,2827 0,3808 0,4790 0,5445 0,6426 0,7408 0,8389 0,9371 1,0026 1,1007 1,1989 1,2970 1,3952 1,4703 1,5684 1,6666 1,7647 1,8629
т, кг 0,81 1,09 1,37 1,65 1,93 2,21 2,76 3,32 4,43 4,99 5,54 6,10 6,66 7,77 8,33 8,88 9,44 10,00 11,11 11,67 12,22 12,78 13,34
1300 Fee, м2 0,0404 0,0936 0,1468 0,2000 0,2532 0,3064 0,4128 0,5192 0,5870 0,6934 0,7998 0,9062 1,0126 1,0804 1,1868 1,2932 1,3996 1,5060 1,5939 1,7003 1,8067 1,9131 2,0195
т, кг 0,87 1,17 1,48 1,78 2,08 2,38 2,98 3,58 4,78 5,38 5,98 6,59 7,19 8,38 8,99 9,59 10,19 10,79 11,99 12,60 13,20 13,80 14,40
1400 Fee, м2 0,0436 0,1009 0,1582 0,2155 0,2729 0,3302 0,4448 0,5595 0,6355 0,7502 0,8648 0,9795 1,0941 1,1701 1,2848 1,3994 1,5141 1,6287 1,7175 1,8321 1,9468 2,0614 2,1761
т, кг 0,94 1,26 1,58 1,91 2,23 2,55 3,20 3,84 5,13 5,78 6,42 7,07 7,72 9,00 9,65 10,29 10,94 11,59 12,88 13,53 14,17 14,82 15,47
1500 Fee, м2 0,0467 0,1082 0,1696 0,2311 0,2925 0,3540 0,4769 0,5998 0,6780 0,8009 0,9238 1,0467 1,1696 1,2479 1,3708 1,4937 1,6166 1,7395 1,8410 1,9639 2,0868 2,2097 2,3326
т, кг 1,01 1,35 1,69 2,04 2,38 2,73 3,42 4,11 5,48 6,17 6,86 7,55 8,24 9,62 10,31 11,00 11,69 12,38 13,76 14,45 15,14 15,83 16,52
1600 Fee, м2 0,0498 0,1154 0,1810 0,2466 0,3121 0,3777 0,5089 0,6400 0,7318 0,8630 0,9941 1,1253 1,2564 1,3482 1,4794 1,6105 1,7417 1,8728 1,9646 2,0958 2,2269 2,3581 2,4892
т, кг 1,07 1,43 1,80 2,17 2,53 2,90 3,64 4,37 5,83 6,57 7,30 8,04 8,77 10,24 10,97 11,70 12,44 13,17 14,63 15,36 16,09 16,83 17,56
