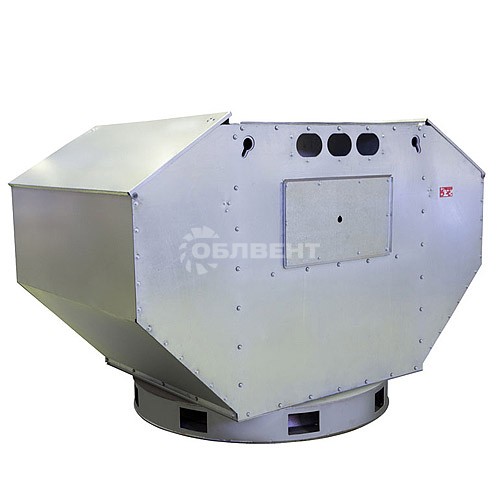

• Вентилятор дымоудаления ВКРФ Вентилятор дымоудаления ВКРФ

Вентилятор дымоудаления ВКРФ ДУ


Крышные вентиляторы ВКРФ-ДУ для дымоудаления, с факельным (вертикальным) выбросом дымогазовых смесей, низкого давления, одностороннего всасывания, устанавливаются в стационарных аварийных системах вытяжной вентиляции.


  • Частота вращения:0,18-1500
  • Производи- тельность, 103 х м3/час:0-96
  • Полное давление, Па t=20 C°:0-1776
  •  :
  • Цена:от 42 670 руб.

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

ВКРФ 3,55...12,5ДУ - выполненные из углеродистой и термостойкой сталей. Вентиляторы используются в аварийных системах вытяжной вентиляции различных зданий и сооружений. Вентиляторы предназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400°С в течение 120 минут и до 600°С в течение 90 минут.

Вентиляторы, не предназначенные для использования в режиме общеобменной вентиляции (модели ВКР ДУ, ВКРС ДУ, ВКРФ), во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%.

При работе вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует.
Перемещаемая среда должна быть невзрывоопасной, не содержать липкие, волокнистые и легковоспламеняющиеся материалы.

Условия эксплуатации

Вентиляторы применяются в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий. Устанавливаются на кровле. Вентиляторы предназначены для эксплуатации в условиях умеренного климата, с температурой окружающего воздуха от -40°С до +40°С, второй категории размещения по ГОСТ 15150-69. При обеспечении потребителем средств защиты электродвигателя от воздействий окружающей среды вентиляторы могут эксплуатироваться по 1-й категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Среднее квадратичное значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2мм/с.
Окружающая среда не должна содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металл и изоляцию.

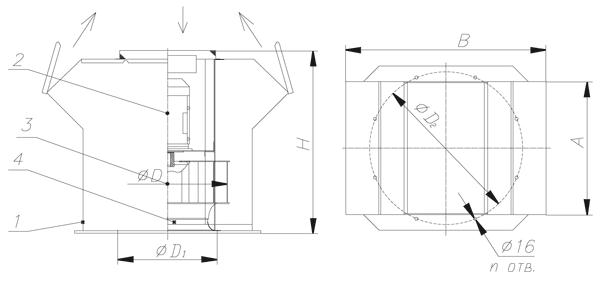

Габаритные и присоединительные размеры

габаритные размеры вентиляторов ВКРФ

Обозначения на схеме:

1. Основание
2. Электродвигатель
3. Колесо рабочее
4. Коллектор.

Обозн-я ВКРФ 3,55 ВКРФ 4 ВКРФ 4,5 ВКРФ 5 ВКРФ 5,6 ВКРФ 6,3 ВКРФ 7,1 ВКРФ 8 ВКРФ 9 ВКРФ 10 ВКРФ 11,2 ВКРФ 12,5
D, мм 355 400 450 500 560 630 710 800 900 1000 1120 1250
D1, мм 385 430 480 530 590 660 740 840 940 1040 1040 1290
D2, мм 772 772 772 772 772 772 772 1072 1072 1272 1272 1522
H, мм 550 620 698 775 868 977 1101 1240 1395 1550 1736 1938
B, мм 717 808 909 1010 1131 1273 1434 1616 1818 2020 2265 2525
A, мм 495 560 630 700 784 885 995 1120 1260 1400 1565 1750
Номер
вентилятор
Число
лопа-ток, z
Электродви-гатель,
кВт / об.в мин.
Производи-тельность,
103 х м3/час
Полное
дав-ление,

Па, t=20 °C
Полное
дав-ление,

Па, t=400 ºC
Полное
дав-ление,

Па, t=600 °C
Масса,
кг
ВКРФ-3, 55ДУ (№3,55ДУ) 6 0,18 / 1500 0,5-2,5 0-260 0-110 0-85 66
0,25 / 1500
1,5 / 3000
2,2 / 3000
9 0,25 / 1500 0,5-2,5 0-250 0-108 0-84 76
0,37 / 1500
2,2 / 3000
3 / 3000
ВКРФ-4ДУ (№4ДУ) 6 0,25 / 1500
0,37 / 1500 1-3,7 0-320 0-140 0-110 77
0,55 / 1500
3 / 3000
9 0,37 / 1500
0,55 / 1500 0,9-4,3 0-320 0-156 0-120 89
0,75 / 1500
4 / 3000
5,5 / 3000
ВКРФ-4,5ДУ (№4,5ДУ) 6 0,55 / 1500
0,75 / 1500 1,2-5,3 0-470 0-204 0-160 94
5,5 / 3000
7,5 / 3000
9 1,1 / 1500 1,4-6,2 0-470 0-204 0-155 94
7,5 / 3000
11 / 3000
ВКРФ-5ДУ (№5ДУ) 6 0,37 / 1000
1,1 / 1500 2,1-7,5 0-580 0-255 0-195 130
1,5 / 1500
9 0,55 / 1000
1,5 / 1500 2,2-8,8 0-590 0-256 0-196 130
2,2 / 1500
ВКРФ-5,6ДУ (№5,6ДУ) 6 0,55 / 1000 2-7 0-300 0-130 0-102 133
0,75 / 1000
2,2 / 1500 3-10,4 0-700 0-305 0-236 133
9 0,75 / 1000 2-8,4 0-320 0-140 0-108 175,9
1,1 / 1000
3 / 1500 3-12,4 0-730 0-320 0-245 175,9
ВКРФ-6, 3ДУ (№6,3ДУ) 6 1,1 / 1000 2,8-9,9 0-400 0-173 0-132 161
3 / 1500
4 / 1500 4,4-15,5 0-960 0-420 0-325 161
9 1,5 / 1000 3-11,6 0-420 0-180 0-135 180,5
5,5 / 1500 4-18,2 0-960 0-420 0-320 180,5
ВКРФ-7, 1ДУ (№7,1ДУ) 6 1,1 / 750
1,5 / 1000
2,2 / 1000 4-14,8 0-550 0-230 0-180 184
7,5 / 1500 6,1-22,1 0-1240 0-540 0-415 219
9 1,5 / 750
3 / 1000 4-17,2 0-550 0-230 0-180 189
11 / 1500 6,4-26 0-1240 0-540 0-415 233
ВКРФ-8ДУ (№8ДУ) 6 4*1000 6-21 0-680 0-300 0-230 272
11*1500 8,7-31,2 0-1520 0-660 0-515 351
9 5,5*1000 5,5-24,3 0-680 0-300 0-230 413
18,5*1500 9-37,5 0-1615 0-700 0-540 403
ВКРФ-9ДУ (№9ДУ) 6 3*750 6-22 0-460 0-200 0-155 308
7,5*1000 8-30 0-860 0-375 0-280 345
9 4*750 7-26 0-480 0-210 0-160 320
11*1000 9-36 0-900 0-390 0-300 410
ВКРФ-10ДУ (№10ДУ) 6 5,5*750 8-30 0-590 0-250 0-190 461
11*1000 12-41,2 0-1085 0-475 0-365 486
9 7,5*750 9-37 0-640 0-275 0-210 504
15*1000 11,2-47,5 0-1100 0-485 0-375 520
ВКРФ-11, 2ДУ (№11,2ДУ) 6 11*750 12-44 0-780 0-335 0-260 565
18,5*1000 16,2-57,5 0-1350 0-595 0-460 532
9 15*750 14-52 0-800 0-550 0-270 570
30*1000 16-69 0-1400 0-610 0-470 963
ВКРФ-12, 5ДУ (№12,5ДУ) 6 15*750 17-61 0-960 0-420 0-325 710
37*1000 22,5-81,2 0-1725 0-750 0-580 620
9 22*750 17-72 0-1000 0-435 0-335 1106
45*1000 23,7-96 0-1776 0-775 0-600 1203
