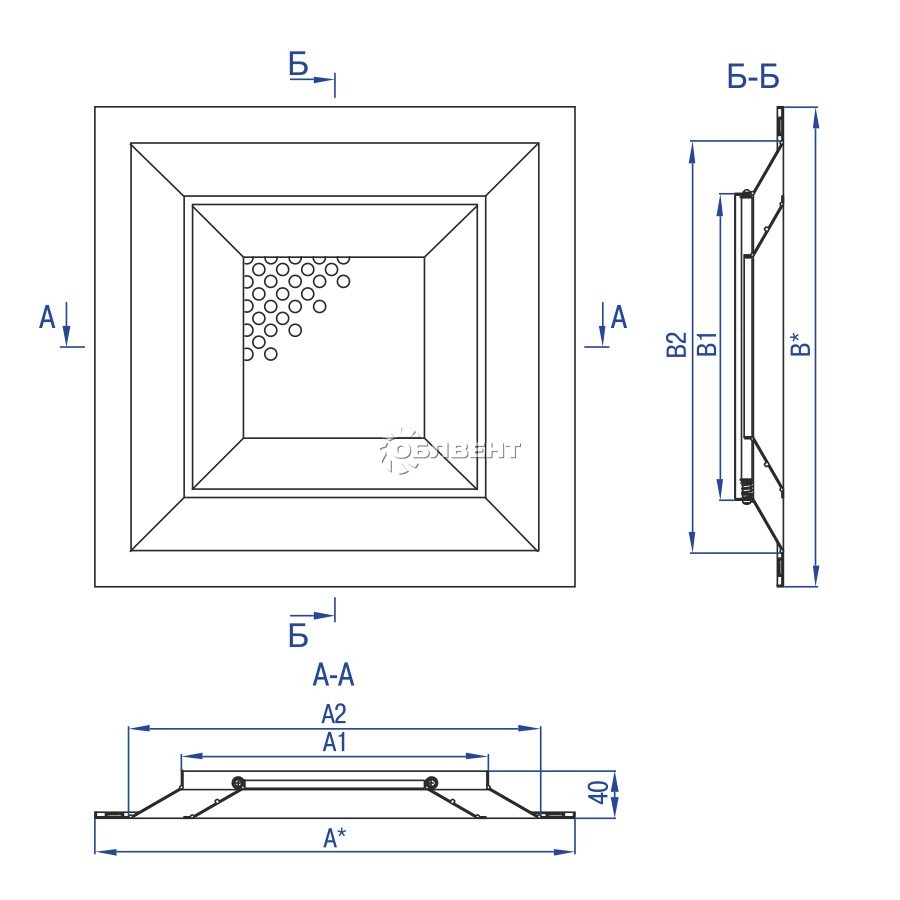

  • Схема квадратных решеток Схема квадратных решеток

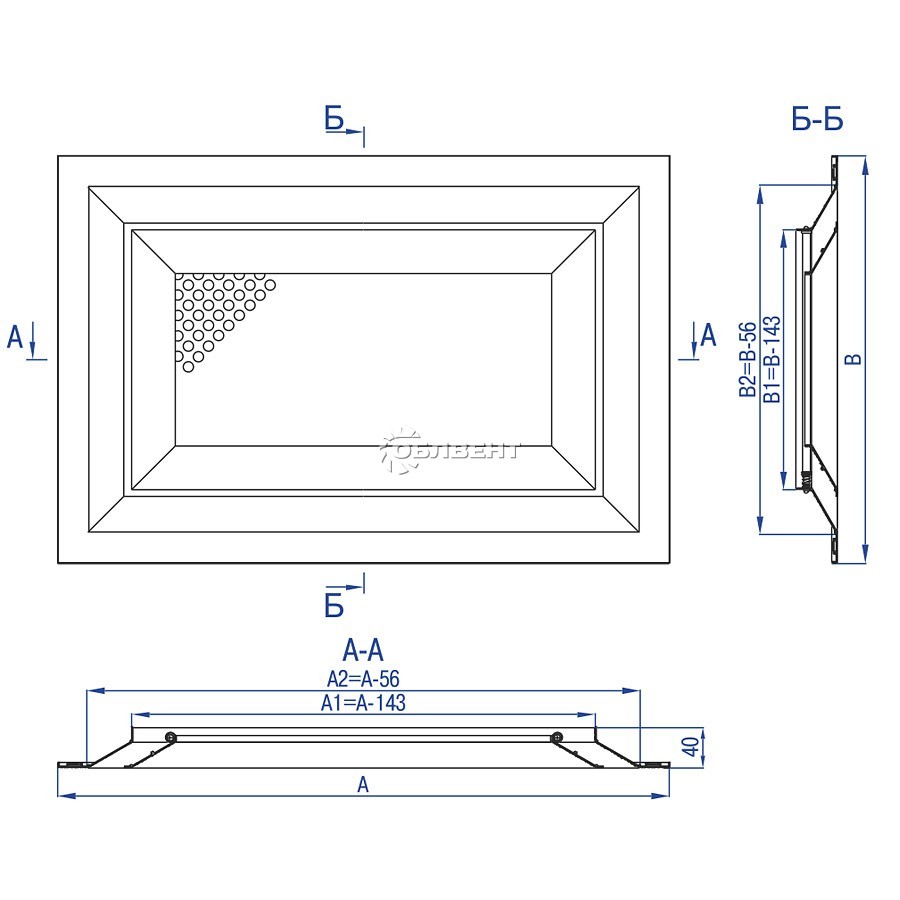

  • Схема прямоугольных решеток Схема прямоугольных решеток

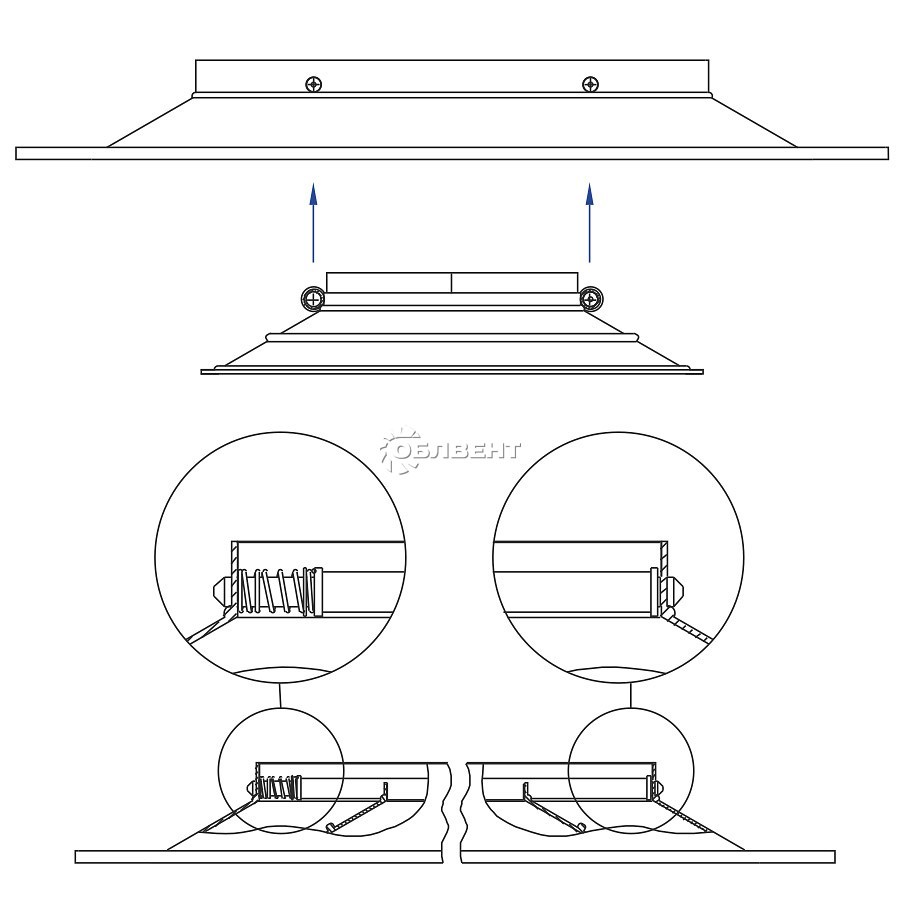

  • Монтаж и присоединение решеток Монтаж и присоединение решеток

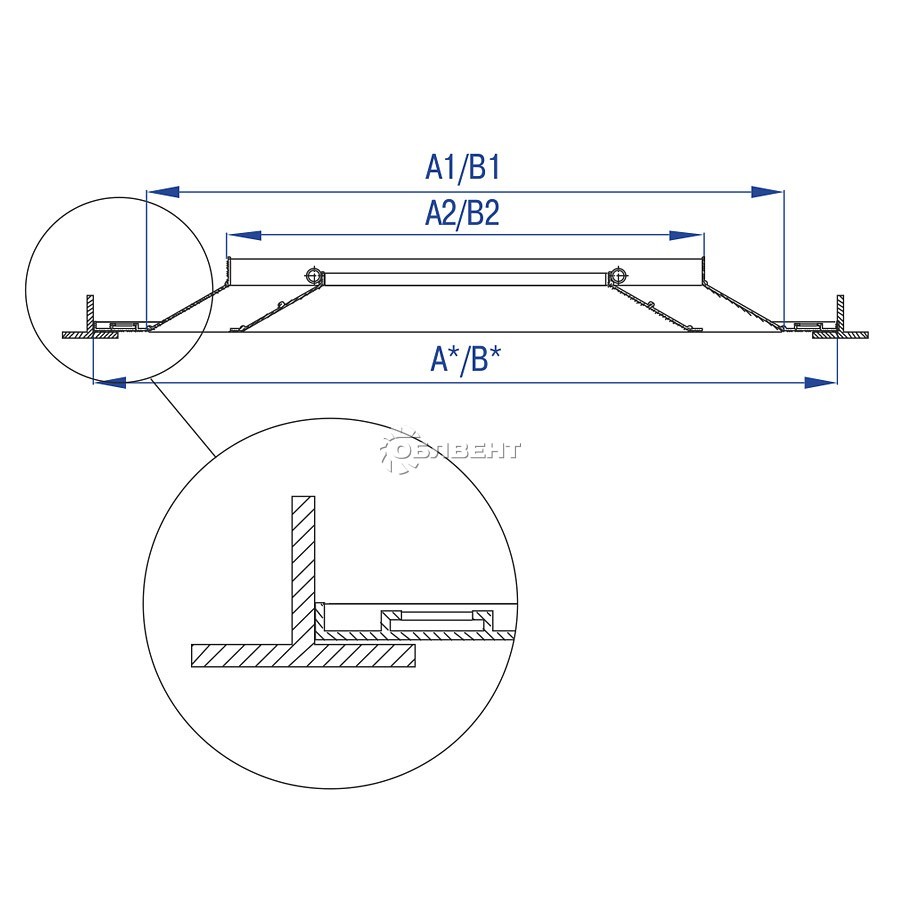

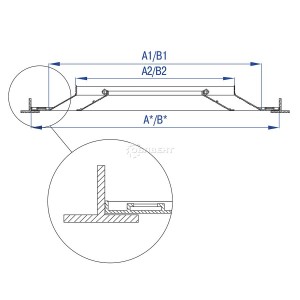

  • Схема монтажа решетки на армстронг Схема монтажа решетки на армстронг

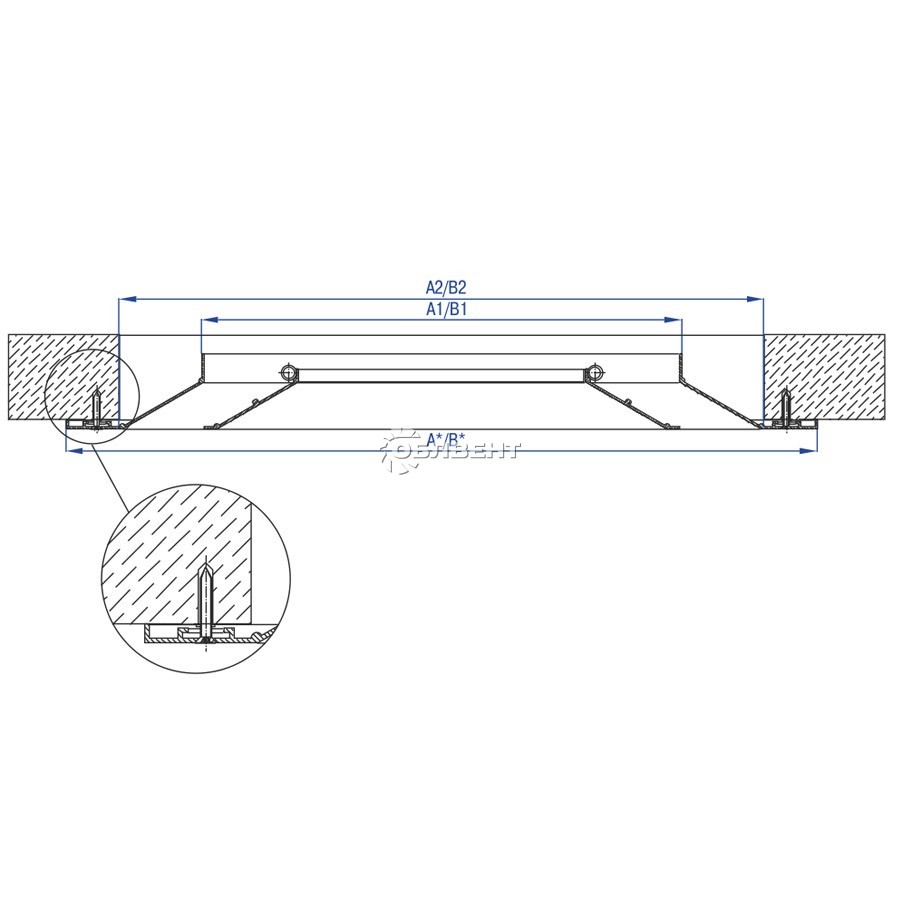

  • Схема монтажа на винтовое соединение Схема монтажа на винтовое соединение

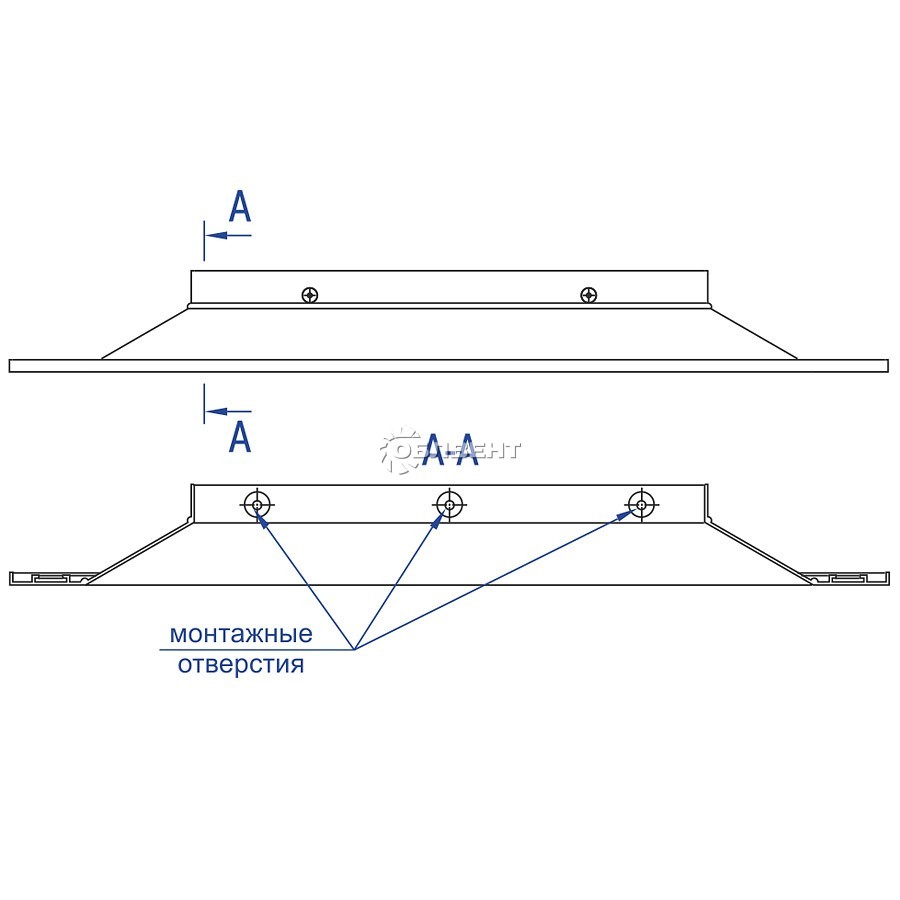

  • Монтажные отверстия Монтажные отверстия

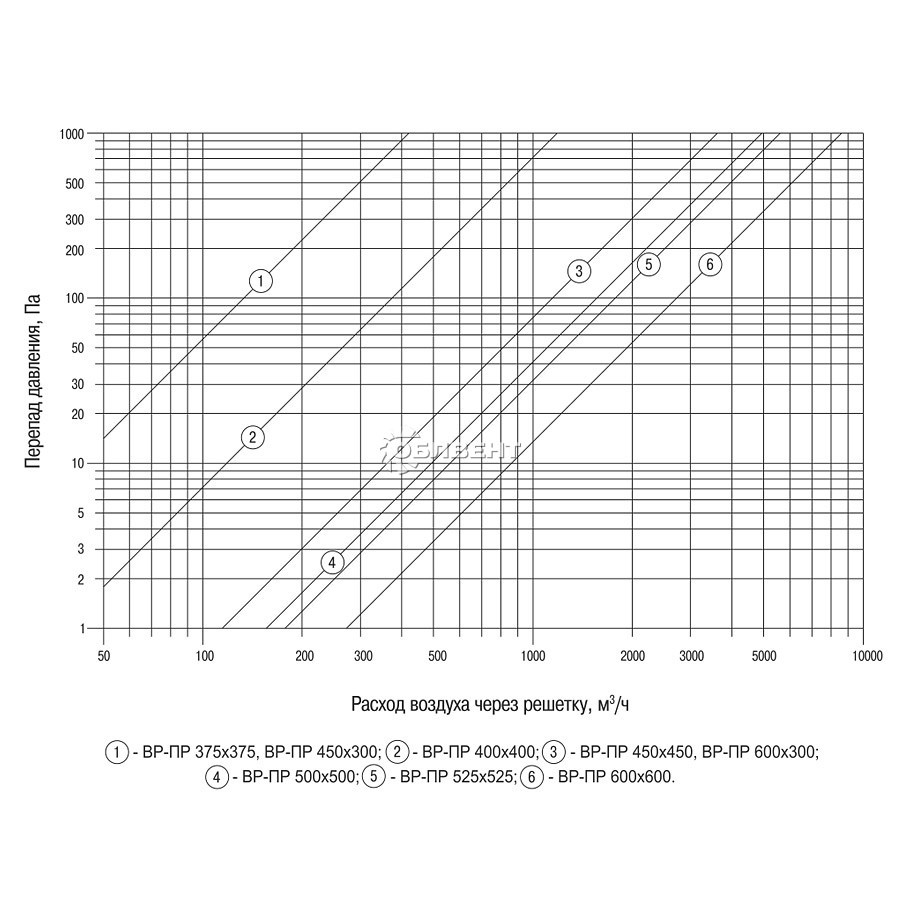

  • Зависимость падения давления от расхода воздуха для стандартных типоразмеров Зависимость падения давления от расхода воздуха для стандартных типоразмеров

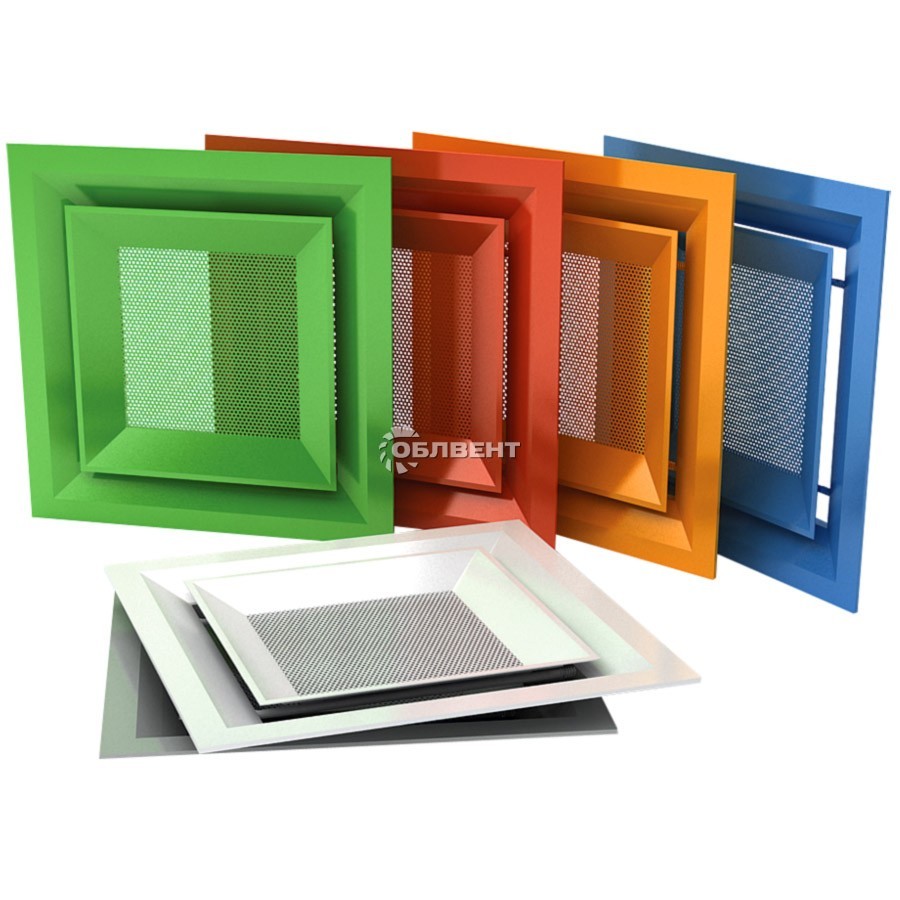

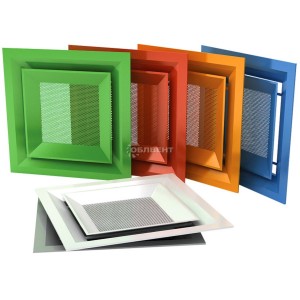

Потолочные вентиляционные решетки с комбинированной раздачей воздуха ВР-ПР


Используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» и потолки других типов в помещениях различного назначения.


  • Типоразмеры, мм:250x250 - 1000х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Анемостат изготовлен из алюминиевого профиля. Внутренняя часть решетки имеет перфорацию и для удобства монтажа и обслуживания может выниматься и устанавливаться на уже смонтированную внешнюю раму. Комбинированное исполнение позволяет более равномерно распределять воздушный поток в рабочей зоне.

Анемостат устанавливают на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-ПР предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 400 до 600 мм с шагом 1 мм.

Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

ВР-ПР

A x B

с КРВ-1

RALXXXX

Тип решетки
Размер ячейки подвесного потолка
Наличие блока регулирования расхода воздуха
Цвет покрытия

ПРИМЕР: 1) ВР-ПР 600х600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной перфорированной частью для установки в ячейку подвесного потолка размером 600х600.
Фактический габаритный размер решетки 598х598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу RAL9010;
2) ВР-ПР 600х600 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Таблица 3. Стандартные типоразмеры, площадь свободного2 сечения (Fc.с) и теоретическая масса (m) решеток ВР-ПР

β, град 0 15 30 45 60 75 90
Кр 0,8 0,77 0,69 0,57 0,4 0,21 0

Примечания:
1. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

Стандартные размеры квадратных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m).

Типоразмер AxB Размер A'xB*, mm Размер A1 x B1, mm Размер A2xB2, mm Fc.c, м2 м, кг
375x375 373x373 230x230 317x317 0,0236 0,92
400x400 398x398 255x255 342x342 0,0286 1,00
450x450 449x449 306x306 393x393 0,0363 1.25
500x500 498x498 355x355 442x442 0,0490 1,44
525x525 523x523 380x380 467x467 0,0527 1,61
600x600 598x598 455x455 542x542 0,0754 1,95

Стандартные размеры прямоугольных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m).

Типоразмер AxB Размер A1 x B1, mm Размер A2xB2, mm Fc.c, м2 м, кг
450x300 307x157 394x244 0,0205 0,93
600x300 457x157 544x244 0,0284 1,16
600x450 457x307 544x394 0,0538 1,52
