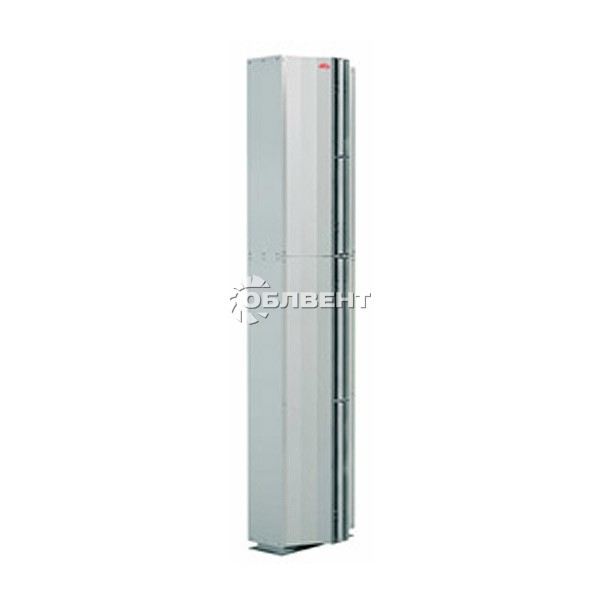

Завесы Frico AGI

Завеса без обогрева. Для больших промышленных ворот, с вертикальной или горизонтальной установкой.

Воздушная завеса AGI разработана шведской компанией Frico и отвечает всем современным требованиям. При разработке оборудования использовались инновационные технологии и комплексные подходы, благодаря чему качество оборудования, мощность, дизайн и энергоэффективность на высоком уровне. Оптимально подобранные разработчиками параметры обеспечивают надёжную работу, в чем и заключается основное преимущество от аналогичных разработок других компаний-производителей.

Общее описание

Воздушная завеса AGI оснащена новыми вентиляторами большой мощности, что позволяет использовать оборудование для защиты крупных промышленных ворот. Простая и надёжная конструкция обеспечивает долголетнюю работу оборудования. Завеса монтируется вертикально. Простой индустриальный стиль воздушной завесы AGI делает её непримечательной в условиях постоянного использования. В модельном ряде AGI имеется 4 типоразмера, длина с шагом – 0,6м, а максимальная длина – 3м. Подобная разбивка значительно упрощает процесс подбора оборудования требуемых размеров для различных проёмов.

Класс защиты

У завесы AGI класс защиты - IP54. Первая цифра "5" означает, что прибор защищен от любых внешних контактов, допускается попадание только очень маленьких частиц внутрь корпуса, например небольшого количества пыли. Вторая цифра "4" означает, что прибор защищен от попадания капель падающих вертикально на него.

Первая цифра указывает на класс защиты корпуса от проникновения людей, предметов, или других объектов внутрь.

Первая цифра IP-кода	Защита от предметов имеющих диаметр(мм)	Пояснение
0	Нет защиты	Защита отсутствует
1	Больше 50	Защита от больших тел, от сознательного контакта не защищено
2	Больше 12,5	Защита от пальцев и других схожих предметов
3	Больше 2,5	Защита от кабелей, инструментов, других достаточно крупных объектов
4	Больше 1	Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5	Пылезащищенное	Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6	Пыленепроницаемое	Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая цифра IP-кода	Защищает от	Пояснение
0	Нет защиты	Защита отсутствует
1	Капли падают вертикально	Вода, капающая вертикально не может препятствовать работе устройства
2	Капли воды падают вертикально под углом 15o	Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3	На устройство падают брызги	Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4	Защита от брызг	На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5	Защита от водяной струи	На работе устройства не отражается попадание водяных струй, с любого направления
6	Попадание морской воды	Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7	Кратковременное погружение на глубину до одного метра	Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8	Продолжительное погружение на глубину более одного метра	Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Управление

Вручную задаётся режим расхода воздуха. Включение и выключение воздушной завесы Frico AGI осуществляется посредством концевого выключателя. В комплект приборов управления включены пяти ступенчатый пульт управления RTRD7, RTRD14 и концевой выключатель AGB304.

Приборы управления для моделей без нагрева.

• RTRD7 – пятиступенчатый пульт управления, Max 7A.
• RTRD14 – пятиступенчатый пульт управления, Max 14A.
• Электронный термостат T10 IP30.
• Электронный двухступенчатый термостат RTI2 IP44. (это относится к завесам на воде)
• Концевой выключатель AGB304.

Монтаж оборудования

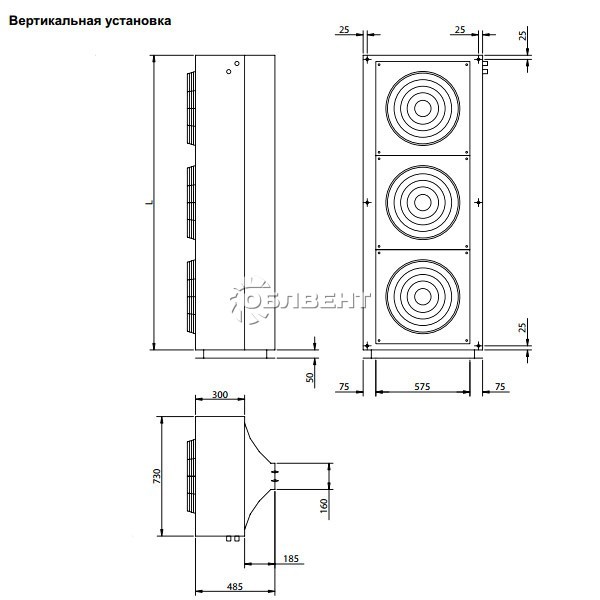

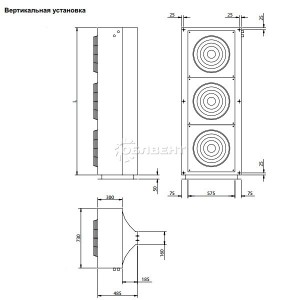

Вертикальная установка воздушной завесы AGI

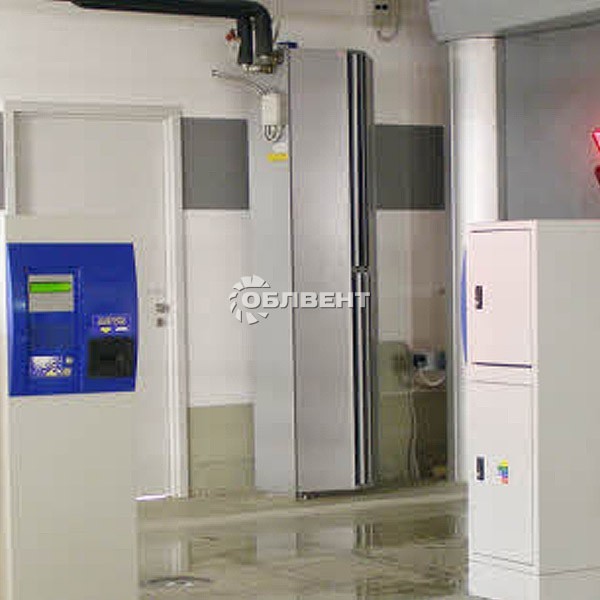

При вертикальной установке воздушной завесы AGI конструкция должна быть расположена близко к дверному проёму. Если ширина дверного проёма достаточно большая, то завесы устанавливаются с обеих сторон. Допускается расположение конструкции с любой стороны проёма и любым разворотом. Если же определённый дверной проём достаточно высокий, то в колонну друг на друга устанавливается несколько воздушных завес.

В комплект поставки входит также монтажная плата, предназначенная для непосредственной установки воздушной завесы. Плата крепится к полу посредством анкерных болтов. Во избежание опрокидываний конструкции, при монтаже анкерные болты фиксируются в самой верхней точке.

Подключение воздушной завесы Frico AGI

В моделях без нагрева питание в 400В подводится непосредственно к клеммной коробке, которая расположена в боковой части конструкции.

Отличительные особенности завесы AGI

• Процесс монтажа на шпильках достаточно прост, при котором используются резьбовые втулки, которые расположены в верхней части блока.

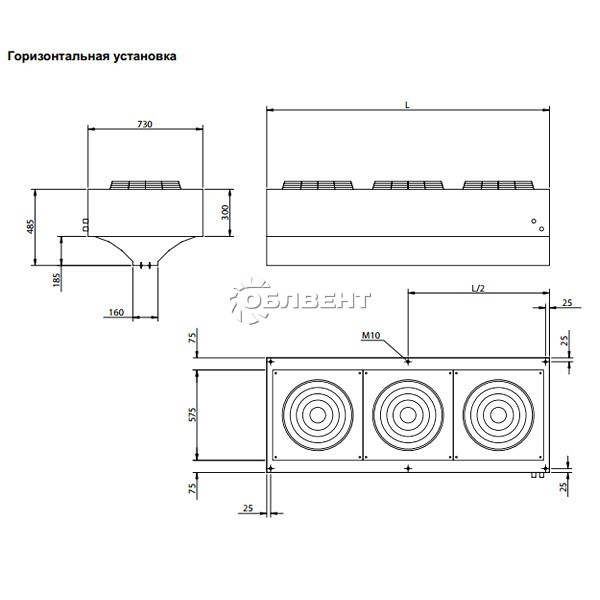

• Оборудование изготавливается в двух версиях: горизонтальная установка и вертикальная.
• Имеется возможность регулирования направления воздушного потока в зависимости от конкретных условий эксплуатации.
• Высокий уровень защиты – IP54.
• Антикоррозионные свойства корпусу обеспечивает оцинкованный стальной лист, из которого он выполнен, с дополнительным порошковым напылением.

Принадлежности

Стержень GP1010 с резьбой, длина которого составляет 1 метр, используется для подвески воздушной завесы с потолочных поверхностей.
