Тепловые завесы Frico AC 300/400

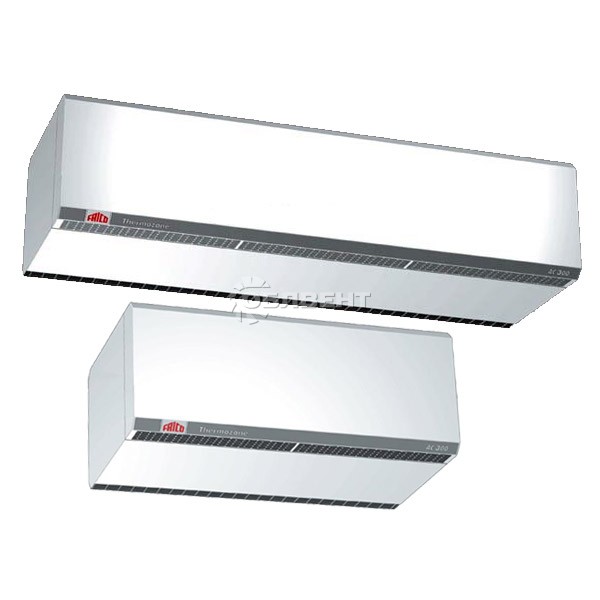

Оборудование Frico AC300 – это воздушная завеса, предназначенная для защиты стандартных дверных проемов. Модель выпускается без блоков обогрева. Завеса создана с применением технологии Thermozone. Технология обеспечивает максимальную производительность оборудования при минимальном потреблении энергии.

Общее описание

Frico AC300 устанавливается в дверных и воротных проемах на высоте до 3,5 метров. Оборудование может монтироваться и вертикально, и горизонтально. Модель часто используется для защиты помещений с кондиционерами или морозильных камер. Назначение Frico AC300 – создание комфортной температуры в помещении. Воздушная завеса защищает от теплопотерь и сквозняков либо сохраняет охлажденный воздух внутри. Оборудование может монтироваться в подвесной потолок. Для закрытия дверного проема полностью устанавливаются несколько завес в ряд, вертикально или горизонтально.

Описание работы

Завеса забирает воздух через решетки сверху и снизу. Он проходит с большой скоростью, полностью закрывая проем. Формируется плотный поток, не позволяющий проникать холоду в помещение. Направление потока регулируется с помощью консолей для подвешивания. Изменения угла выдува воздуха зависит от нагрузки и условий снаружи помещения. Если наблюдается низкая температура, сильный ветер, разность давления, то плоскость воздушного потока направляется в сторону улицы. Слишком низкое давление внутри помещения снижает результативность работы воздушной завесы. Необходимо следить за балансом вентиляции.

Преимущества

• Frico AC300 выполнена в стальном корпусе, прочном, надежном и устойчивом к коррозии.
• Завеса отличается небольшими габаритами.
• Для обслуживания оборудования существует специальный сервисный люк, который дает доступ к терминальному блоку.
• Фронтальная панель завесы имеет звукопоглощающие свойства.
• Плоскость воздушного потока регулируется.
• Воздушная завеса сертифицирована ГОСТ и SEMKO.
• Класс защиты оборудования - IP24 (защита от брызг во всех направлениях).
• Технология Thermozone обеспечивает модели AC300 высокоэффективную работу при низких энергозатратах.
• Оборудование соответствует стандарту CE.

Меры безопасности

Воздушный поток должен свободно циркулировать между решетками. Не допускается закрытие завесы материалом – это приводит к пожарам. При эксплуатации необходимо помнить, что оборудование нагревается во время работы. Ежегодно рекомендуется проводить чистку оборудования от пыли. Для этого используется влажная тряпка и пылесос. Мотор вентилятора работает без дополнительного обслуживания.

Воздушная завеса Frico AC300 Thermozone обладает множеством преимуществ. Возможность вертикального и горизонтального монтажа позволяет вписать оборудование в общий дизайн интерьера. Шведское качество и надежная технология Thermozone обеспечивают бесперебойную работу, высокую эффективность и долговечность.

Класс защиты

У завесы AC300 класс защиты - IP24. Первая цифра "2" означает, что прибор защищен от попадания пальцев и других предметов, чей диаметр превышает 12,5 мм. Вторая цифра "4" означает, что прибор защищен от попадания водяных капель попадающий на завесу в любых направлениях.

Первая цифра указывает на класс защиты корпуса от проникновения людей, предметов, или других объектов внутрь.

Первая цифра IP-кода	Защита от предметов имеющих диаметр(мм)	Пояснение
0	Нет защиты	Защита отсутствует
1	Больше 50	Защита от больших тел, от сознательного контакта не защищено
2	Больше 12,5	Защита от пальцев и других схожих предметов
3	Больше 2,5	Защита от кабелей, инструментов, других достаточно крупных объектов
4	Больше 1	Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5	Пылезащищенное	Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6	Пыленепроницаемое	Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая цифра IP-кода	Защищает от	Пояснение
0	Нет защиты	Защита отсутствует
1	Капли падают вертикально	Вода, капающая вертикально не может препятствовать работе устройства
2	Капли воды падают вертикально под углом 15o	Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3	На устройство падают брызги	Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4	Защита от брызг	На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5	Защита от водяной струи	На работе устройства не отражается попадание водяных струй, с любого направления
6	Попадание морской воды	Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7	Кратковременное погружение на глубину до одного метра	Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8	Продолжительное погружение на глубину более одного метра	Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Управление

Оборудование может управляться с помощью пульта. Монтировать его можно в любом месте, где будет удобно его использование. Пульт регулирует вращение вентиляторов ACR304/3042.

Монтаж и электроподключение

Горизонтальная установка

Если оборудование устанавливается в помещении, то располагать его необходимо с внутренней стороны. Если завеса монтируется в морозильных камерах, то располагать ее нужно с теплой стороны. Монтируются воздушные завесы AC300 в подвесной потолок, на стену или над дверным проемом или воротами. Для установки используются монтажные скобы, которые обеспечивают поворот направления потока воздуха. Также Frico AC300 может монтироваться на гибкой подвеске. При встраивании в подвесной потолок необходимо создать нормальные условия перемещения воздушных потоков для корректной работы. Эффективность воздушной завесы предполагает полное закрытие дверного проема воздушным потоком. Если размера оборудования не хватает, то монтируется несколько моделей в ряд.

Frico AC300 также может монтироваться над автоматическими воротами, которые открываются наверх. В этом случае оборудование следует располагать выше створа ворот. Это существенно влияет на качество работы завесы. Чтобы увеличить эффективность используются секции АХТ401 и AXT402, они монтируются дополнительно. Эти секции приближают канал выдува воздуха к плоскости воротного проема.

Вертикальная установка

Используется этот вариант монтажа, если горизонтальная установка невозможна, если для нее не хватает места, или если этого требует дизайн. Обычно проем закрывают несколькими моделями, выставленными в колонну. Они соединяются между собой и крепятся к стене монтажными платами AVMP300. Подобная колонна воздушных завес должна быть не выше 3,5 метров. Специалисты советуют защитить оборудование от повреждений ограждением AXP300. Монтаж узкого простенка на противоположной стороне колонны поможет избежать появления сквозняка в проеме.

Электроподключение

Модель должна подключаться к сети только профессионалами, соблюдающими установленные требования. Для этого используются провода SO5VV-U, AO5VV-R и их аналоги.

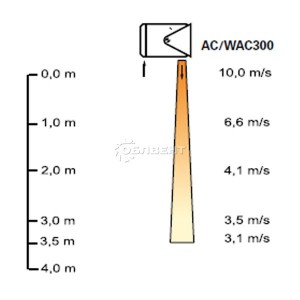

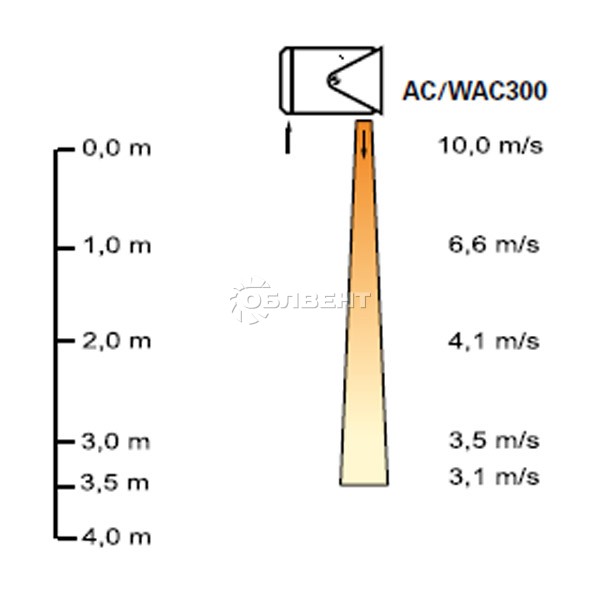

Профиль скоростей воздушного потока

Чем больше температурная разница между помещением и улицей, тем больше будет угол поворота оборудования (в сторону улицы) и выше будет мощность. Оптимальный показатель – отклонение в 15°. Если завеса монтируется в холодильной камере, то воздушный поток должен отклоняться в сторону теплого помещения на величину до 10°.
