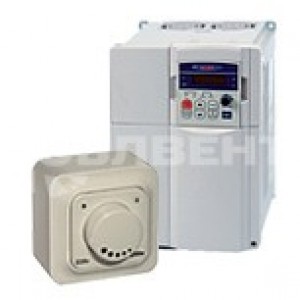

Частотные преобразователи ВЕСПЕР
Частотные регуляторы скорости ВЕСПЕР применяются для плавного регулирования скорости вращения трехфазных асинхронных двигателей вентиляторов.
Управляют скоростью вращения вентиляторов с асинхронными двигателями на 380В путем изменения частоты подаваемого напряжения.
Симисторные регуляторы СРС, СРМ
Симисторные регуляторы используют для плавной корректировки скорости вращения однофазных асинхронных двигателей вентиляторов. Регулятор меняет величину подаваемого напряжения на двигатель вентилятора. Регулирование производится от минимально возможного значения, при котором вентилятор начинает стабильно вращаться, до напряжения питающей сети 220В. Симисторные регуляторы могут управлять несколькими вентиляторами одновременно. Главное условие – суммарный потребляемый ток не должен превышать предельно допустимой величины.
Регуляторы оборотов для вентиляторов WRW (трансформаторные)
Назначение:
- Управление производительностью вентилятора
- Включение и выключение регуляторов в установленном режиме с помощью управляющего контакта (для регуляторов типа RET).
- Индикация работы с помощью сигнальной лампы.
- Максимально допустимая температура воздуха: +40° С.
- Возможно подключение к одному регулятору нескольких вентиляторов, если общий ток всех двигателей не превышает номинальный ток регулятора.
- Регуляторы типа RET осуществляют защиту вентиляторов, оснащённых термоконтактами. Автоматическое отключение вентиляторов при превышении допустимой температуры.
Трансформаторный регулятор оборотов для однофазных вентиляторов WRW применяется для изменения числа оборотов вентилятора путем изменения напряжения. Имеет пять фиксированных значений скорости.
Ручка переключения скорости вращения находится непосредственно на корпусе вентилятора.
Блоки силовые
- Для приточных вентиляционных установок с электрическим калорифером.
- Защита ТЭНов электрического калорифера и обмоток двигателя вентилятора от перегрева.
- Для калориферов и вентиляторов на 380 В, оснащенных термоконтактами.
Блокировка включения нагревателя без включения вентилятора. Реле защиты ТР220, входящее в состав блока силового, отключает двигатель вентилятора при угрозе перегрева его обмоток. Автоматические выключатели защищают вентилятор и калорифер от перегрузки по току и короткому замыканию. Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера. Выключение питания блока силового по команде от пожарной сигнализации. Возможность дистанционного запуска через выносной пульт управления. Комплектация Schneider Electric. Блоки силовые предназначены для управления работой вентилятора и калорифера в системах вентиляции и кондиционирования с электрическим калорифером.
Описание работы При нажатии кнопки ПУСК ВЕНТИЛЯТОРА подается питание на вентилятор и электропривод воздушной заслонки. После включения вентилятора возможно нажатие на кнопку ПУСК НАГРЕВАТЕЛЯ. Включить нагреватель без включения вентилятора невозможно. При выключении вентилятора нагреватель автоматически выключается. Для правильной работы воздушной заслонки необходимо использовать электропривод с возвратной пружиной и питанием 220 В.
Пульт управления ПУЗ позволяет включать/выключать нагреватель и вентилятор дистанционно. Перед подключением пульта управления необходимо удалить перемычки между контактами 14-15 и 17-18. Блок силовой выключается при размыкании контактов пожарной сигнализации. Если сигнализация не используется, между контактами 20 и 21 должна быть установлена перемычка.
При размыкании биметаллических термоконтактов канального нагревателя магнитный пускатель, подающий питание на нагреватель, отключается. Для правильной работы блока силового необходимо установить перемычку между контактами 2-3 нагревателя.
Для защиты обмоток двигателя от перегрева в блок силовой установлено реле ТР220. Тип термоконтактов вентилятора (позисторные / биметаллические) устанавливается переключателем на лицевой панели реле защиты. При срабатывании термоконтактов отключается питание как вентилятора, так и нагревателя. Автоматические выключатели защищают вентилятор и калорифер от перегрузки по току и короткому замыканию.
БС25 и БС40 применяются совместно с терморегуляторами МРТ380 для поддержания температуры воздуха в приточных вентиляционных установках с электрическим калорифером мощностью до 26 кВт.
Технические характеристики:
Напряжение питания: - 380 В, ± 15%, 50 Гц.
Рабочая температура: от 0 до + 40 °С.
Установка: настенная.
