Описание продукта

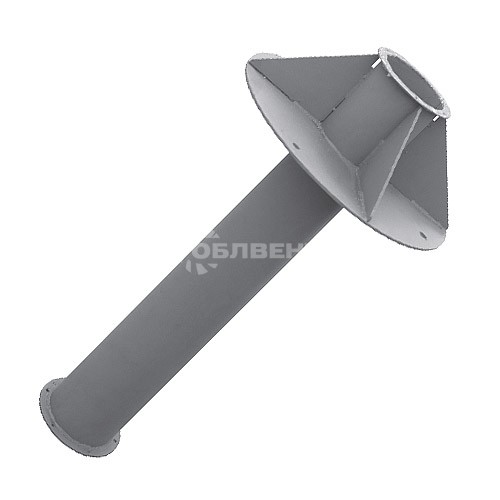

Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.
Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:
- узел прохода без клапана и без кольца для сбора конденсата - УП1 - УП1-10;
- узел прохода с клапаном с ручным управлением без кольца для сбора конденсата – УП 2 – УП 2-10;
- узел прохода с клапаном с ручным управлением и с кольцом для сбора конденсата – УП 2–11 – УП 2-21;
- узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и без кольца для сбора конденсата – УП 3 – УП 3-10;
- узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и с кольцом для сбора конденсата – УП 3-11 – УП 3-21.
Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.
Пример обозначения
узел прохода УП З-02
где: УПЗ - модель узла прохода;
02 - комплектация и типоразмер (по таблице габаритных размеров).
Узлы прохода УП 1 и УП 2
| Узел прохода без клапана | Масса, кг | Узел прохода с ручным управлением | Масса, кг | ||||
|---|---|---|---|---|---|---|---|
| Модель | D | Модель | D | Модель | D | ||
| без кольца для сбора конденсата | с кольцом для сбора конденсата | ||||||
| УП 1 | 200 | 52,1 | УП 2 | 200 | УП 2-11 | 200 | 55,2 |
| УП 1-01 | 250 | 53,4 | УП 2-01 | 250 | УП 2-12 | 250 | 57 |
| УП 1-02 | 315 | 67,4 | УП 2-02 | 315 | УП 2-13 | 315 | 62,4 |
| УП 1-03 | 400 | 77,2 | УП 2-03 | 400 | УП 2-14 | 400 | 84,3 |
| УП 1-04 | 450 | 78 | УП 2-04 | 450 | УП 2-15 | 450 | 86,8 |
| УП 1-05 | 500 | 79 | УП 2-05 | 500 | УП 2-16 | 500 | 88,5 |
| УП 1-06 | 630 | 102 | УП 2-06 | 630 | УП 2-17 | 630 | 116,5 |
| УП 1-07 | 710 | 103 | УП 2-07 | 710 | УП 2-18 | 710 | 118,8 |
| УП 1-08 | 800 | 103,8 | УП 2-08 | 800 | УП 2-19 | 800 | 122 |
| УП 1-09 | 1000 | 121,3 | УП 2-09 | 1000 | УП 2-20 | 1000 | 161,6 |
| УП 1-10 | 1250 | 140 | УП 2-10 | 1250 | УП 2-21 | 1250 | 179 |
Узлы прохода УП 3
Узел прохода с клапаном с площадкой под электродвигатель УП 3
| Модель | D | Масса, кг | Модель | D | Масса, кг | Н |
|---|---|---|---|---|---|---|
| без кольца для сбора конденсата | с кольцом для сбора конденсата | |||||
| УП 3 | 200 | 56,8 | УП 3-11 | 200 | 67,1 | 50 |
| УП 3-01 | 250 | 66,5 | УП 3-12 | 250 | 67,3 | 50 |
| УП 3-02 | 315 | 72,6 | УП 3-13 | 315 | 73,4 | 50 |
| УП 3-03 | 400 | 97,3 | УП 3-14 | 400 | 98,3 | 50 |
| УП 3-04 | 450 | 99,7 | УП 3-15 | 450 | 101 | 50 |
| УП 3-05 | 500 | 102,3 | УП 3-16 | 500 | 103,7 | 50 |
| УП 3-06 | 630 | 131,8 | УП 3-17 | 630 | 133,5 | 50 |
| УП 3-07 | 710 | 135,9 | УП 3-18 | 710 | 137,8 | 50 |
| УП 3-08 | 800 | 139 | УП3-19 | 800 | 141 | 50 |
| УП 3-09 | 1000 | 172,5 | УП 3-20 | 1000 | 175,8 | 64 |
| УП 3-10 | 1250 | 208,1 | УП 3-21 | 1250 | 211,8 | 72 |
