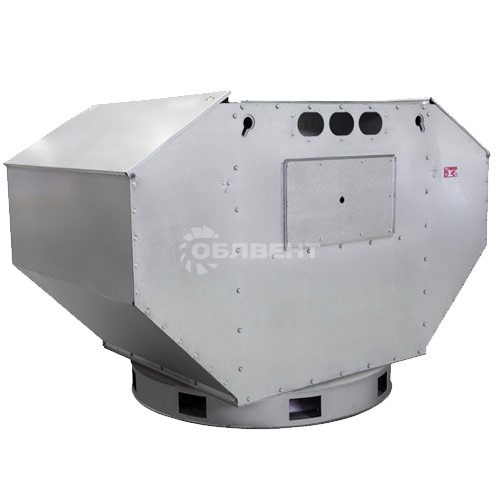

Вентиляторы крышные ВКРФ


Вентиляторы крышные ВКРФ применяют для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа.


  • Производительность, 103 х м3/час:0-72
  • Полное давление, Па t=20 C°:0-1610
  •  :
  •  :
  • Цена:по запросу

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Общие сведения

  • Низкого давления
  • Одностороннего всасывания
  • Количество лопаток рабочего колеса 6 или 9
  • Назад загнутые лопатки
  • Выброс потока воздуха вверх («факельный выброс»)
  • Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии,
  • Вентиляторы ВКРФм могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКРФ применяют для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа. Помимо этого ВКРФ помогают решать определенные санитарно-технические задачи, могут применяться с целью дымоудаления. Недопустимым считается использование ВКРФ в сочетании с технологическими установками, нагревающими газовоздушные массы до температуры самовоспламенения взрывоопасных веществ.

С учетом технических, эксплуатационных параметров ВКРФ разных модификаций их эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40-45 градусов, 2-3-я категории размещения.

Варианты изготовления ВКРФ

Классификация вентиляторов ВКРФ производится в зависимости от двух тесно связанных друг с другом факторов – назначения устройства и материалов его изготовления.

индекс

Назначение и материалы

-

Общепромышленное исполнение из углеродистой стали

(К) К1

Коррозионностойкое исполнение из нержавеющей стали

Р (В)

Взрывозащищенное исполнение из разнородных металлов

ВК1

Взрывозащищенное, коррозионностойкое исполнение из нержавеющей стали

ВК3

Взрывозащищенное исполнение из алюминиевых сплавов


Устройство, монтаж ВКРФ

Вентиляционные устройства ВКРФ характеризуют низкое давление, факельный выброс, одностороннее всасывание. Это модификация вентилятора ВКР, так же имеющая 6 либо 9 обратно загнутых лопаток на рабочем колесе, отличающаяся от него факельным (вертикальным) выбросом воздушного потока. Для предотвращения утечки воздуха при неработающем устройстве в его конструкции предусмотрены карманы. В дополнительную комплектацию вентиляторов ВКРФ входят стаканы, клапаны, поддоны.

Оптимальная работа вентиляторов этого типа обеспечивается без устройства сети воздуховодов, устанавливают их на крышах сооружений.

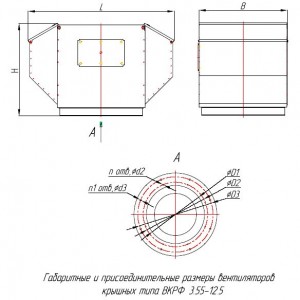

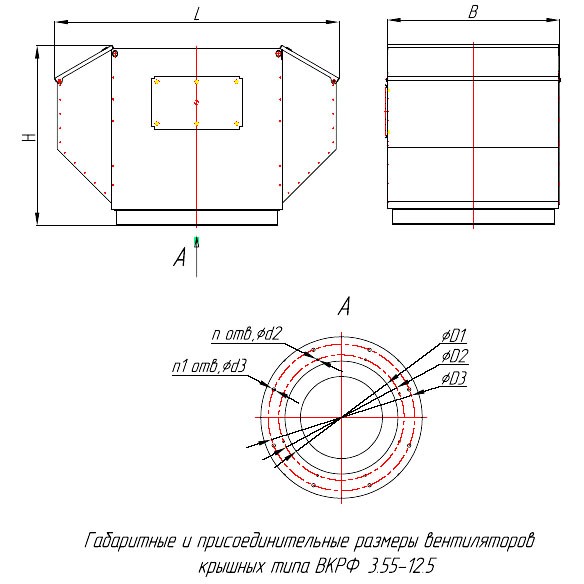

Габаритные и присоединительные размеры

Типоразмер
вентилятора
D1, мм D2, мм D3, мм L, мм H, мм B, мм d2, мм d3, мм n, мм n1, мм
3,55 360 430 595 857 587 650 8 12 8 8
4 360 430 595 857 637 650 8 12 8 8
4,5 430 490 595 1117 687 650 8 12 8 8
5 430 490 595 1158 727 842 8 16 8 8
5,6 525 660 772 1380 935 894 8 16 8 8
6,3 595 660 772 1400 987 850 8 16 8 8
7,1 595 660 772 1498 951 921 8 16 8 8
8 750 850 1072 1940 1200 1153 10 16 8 8
9 750 850 1072 1940 1200 1153 10 16 8 8
10 1005 1040 1272 2152 1434 1200 12 16 8 8
11,2 1005 1040 1272 2200 1497 1230 12 16 8 8
12,5 1100 1310 1522 2534 1718 1576 12 16 8 8
№ вентилятора Кол-во лопаток Частота вращения Производительность Полное давление, Масса, кг
103 х м3/час Па t=20 C°
№3,55 6 0,25*1500 0,5-2,4 0-250 76
2,2*3000 1-4,8 0-1160 85
9 0,37*1500 0,6-2,85 0-252 75
3*3000 1,2-6,1 0-1160 87
№4 6 0,55*1500 1-3,7 0-320 89
3*3000 2-7,8 0-1400 100
9 0,75*1500 0,9-4,3 0-365 93
5,5*3000 1,8-8,6 0-1460 111
№4,5 6 0,75*1500 1,2-5,3 0-470 94
7,5*3000 3,2-11,2 0-1920 155
9 1,1*1500 1,4-6,2 0-470 94
11*3000 2,8-12,4 0-1950 94
№5 6 1,5*1500 2,2-7,6 0-590 130
9 2,2*1500 2,2-8,8 0-580 130
№5,6 6 0,75*1000 2-7 0-300 133
2,2*1500 3-10,4 0-700 133
9 1,1*1000 2-8,4 0-320 175,9
3*1500 3-12,4 0-730 175,9
№6,3 6 1,1*1000 2,8-10 0-395 161
4*1500 4,4-15,5 0-960 161
9 1,5*1000 3-11,6 0-420 180,5
5,5*1500 8-18,2 0-960 180,5
№7,1 6 2,2*1000 4-14,8 0-550 184
7,5*1500 6,1-22,1 0-1240 219
9 3*1000 4-17,2 0-550 189
11*1500 6,4-26 0-1240 233
№8 6 4*1000 6-21 0-680 272
15*1500 6,4-32 0-1530 389
9 3*750 4,5-19 0-400 266
7,5*1000 6-24,5 0-700 426
22*1500 9-37,5 0-1610 469
№9 6 3*750 6-22 0-460 308
7,5*1000 8-30 0-860 345
9 5,5*750 7-26 0-480 339
11*1000 9-36 0-900 410
№10 6 5,5*750 8-30 0-590 461
15*1000 12-41,2 0-1080 547
9 7,5*750 9-37 0-640 504
18,5*1000 11,2-47,5 0-1120 727
№11,2 6 11*750 12-44 0-780 565
22*1000 16-58 0-1390 665
9 15*750 14-52 0-800 570
30*1000 16-69 0-1400 963
№12,5 6 15*750 17-61 0-960 710
9 22*750 17-72 0-1000 1106
