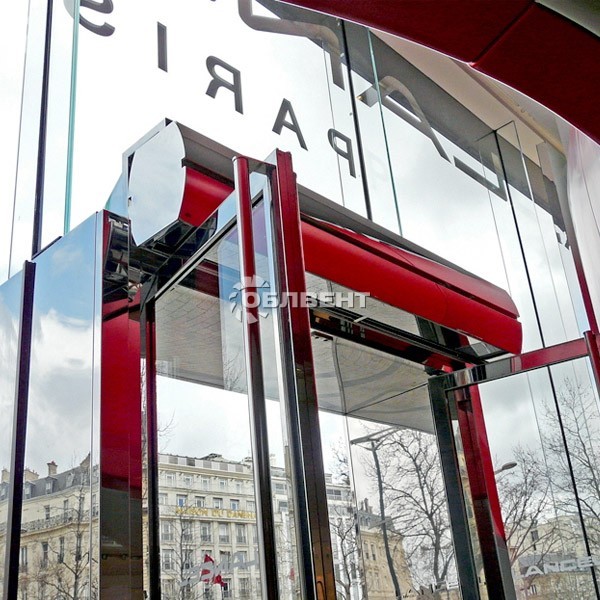

  • Внешний вид Внешний вид

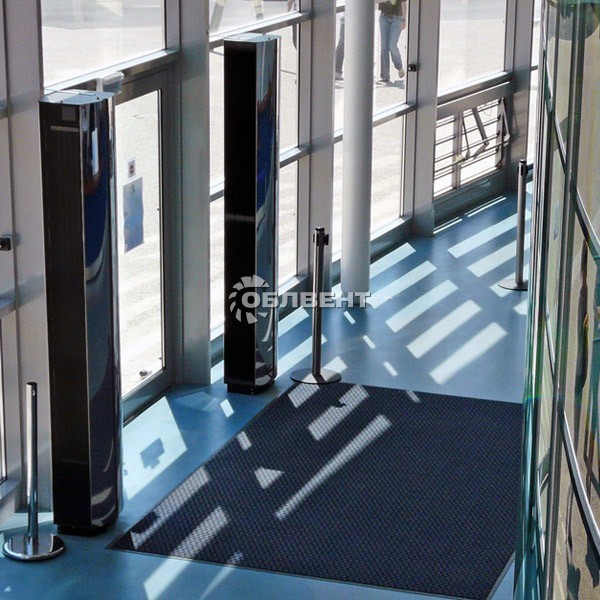

  • Внешний вид Внешний вид

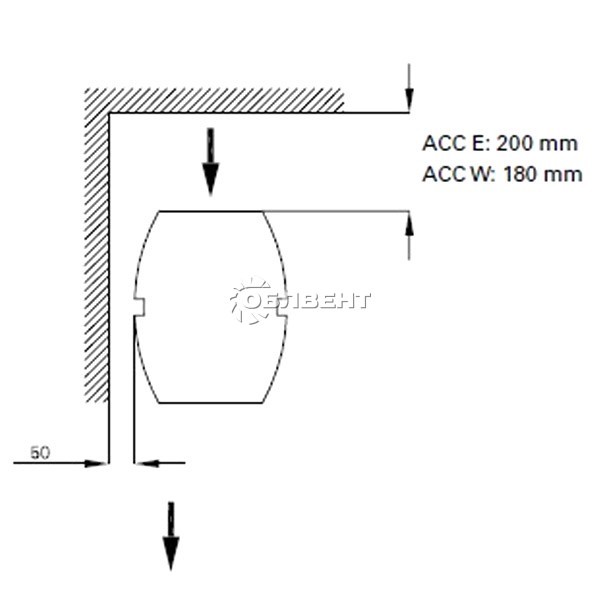

  • Монтаж Монтаж

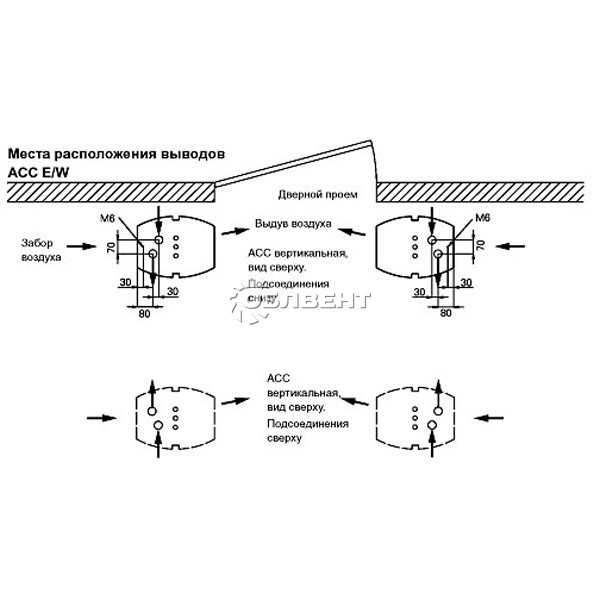

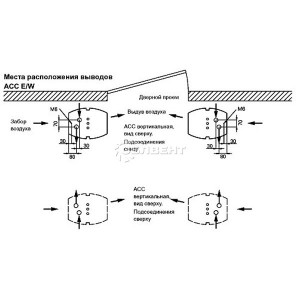

  • Размеры для  вертикального исполнения Размеры для  вертикального исполнения

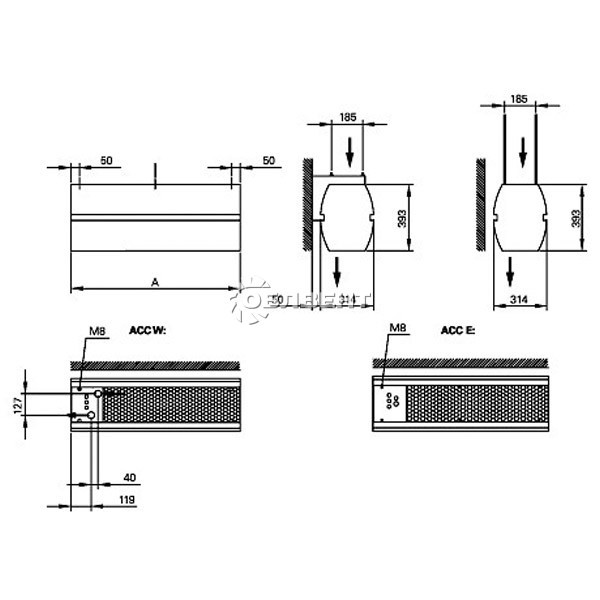

  • Размеры для горизонтального исполнения Размеры для горизонтального исполнения

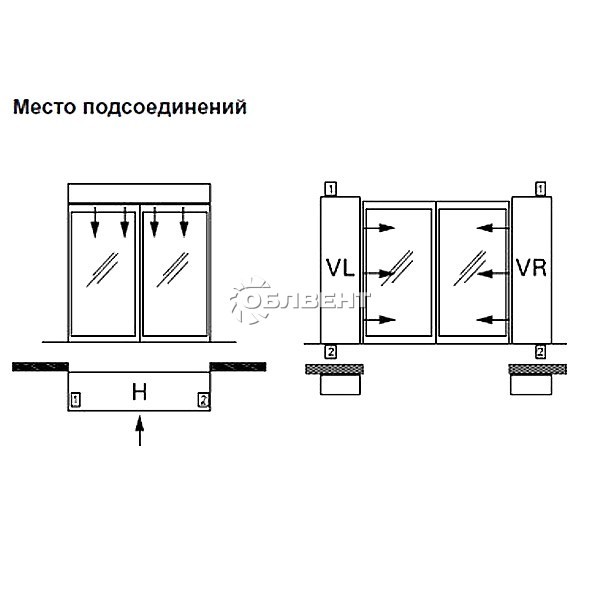

  • Установка Установка

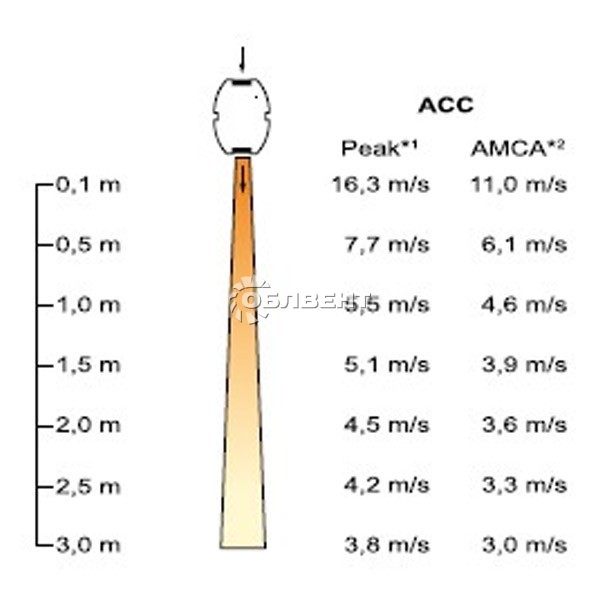

  • Скорость потока Скорость потока

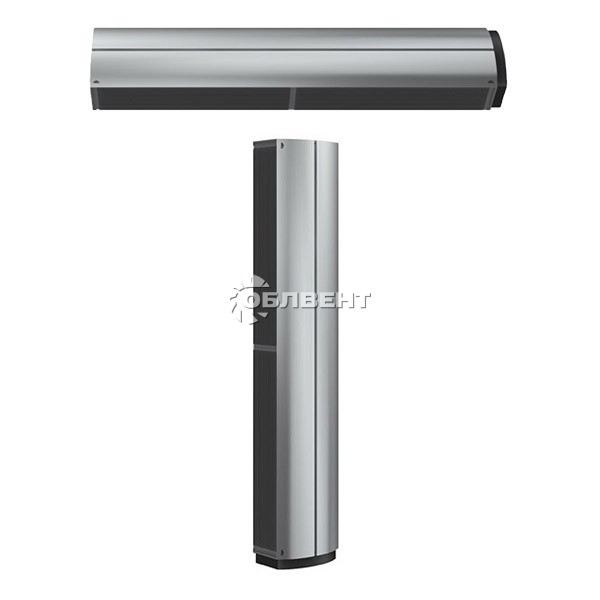

Завесы Frico Серия ACCS


Тепловая воздушная завеса с электрическим обогревом серии Frico PS представляет собой одну из самых последних и высокотехнологичных разработок компании. Корпус данного оборудования изготавливается из матовых оттенков нержавеющей стали, с черными матовыми торцами.


  • Высота проема:до 3 метров
  • Тип:с электрообогревом / с обогревом на воде
  • Мощность (кВт):до 23,5
  • Длина, мм:1000 - 3000
  -  Инструкция по эксплуатации SIRe (PDF)

Модель ACC – воздушная тепловая завеса серии Corinte. Производитель – Frico, Швеция. Серия с электрообогревом или с водяным обогравом. Имеет вертикальное или горизонтальное крепление. По желанию покупателя возможно подведение электропроводки сверху или снизу.
Поток воздуха, создаваемый завесой, оптимизирован по технологии Thermozone. В целях оптимальной настройки выходного потока, в конструкции завесы имеются жалюзи, регулирующие направление потока.
Frico ACC имеет интеллектуальное управление SIR трех уровней. Длина завесы – 2 м. Корпус изготовлен из нержавеющей стали, имеет (по выбору клиента) матовую или традиционную полировку, есть дополнительные опции - окраска и зеркальная полировка.

Серия Frico Corinte ACCS представляет ряд эксклюзивных моделей воздушных тепловых завес, совмещающих в себе передовые технологии, интеллектуальное управление, удобство подключения, эргономичный дизайн. Разработанные с учетом повышенных дизайнерских требований, модели серии отличаются разнообразием внешнего оформления, имеют низкий шумовой уровень, эргономичны. Модельный ряд Frico Corinte ACCS крайне разнообразен: модели на воде и с электрическим обогревом, горизонтального и вертикального крепления. Завесы серии могут быть установлены в, гостиницах, магазинах, офисах вестибюлях, холлах и аванзалах различных учреждений.

Критерий выбора воздушной завесы.

Воздушно-тепловые завесы относятся к климатическому оборудованию, которое выполняет задачу создания и поддержания комфортного микроклимата в помещении, сберегает энергию, потраченную для создания этого микроклимата. Завесы выполняют несколько функций, основная из которых – разделение зон воздуха с разной температурой, то есть защита помещения от проникновения внешних потоков воздуха (холодного – зимой, и теплого – летом). Помимо этого завеса создает защиту от пыли, запахов, насекомых, работает как обогреватель, вентилятор и немного подсушивает помещение.

Для выбора завесы, нужно точно знать условия ее эксплуатации:

  • Размер дверного (оконного) проема. Воздушный поток, создаваемый завесой, должен по площади перекрывать площадь дверного проема. Исходя из этого, завеса подбирается по размеру. Большинство завес имеет горизонтальное крепление, если по размеру они уже, чем двери, необходимо монтировать рядом несколько приборов. Вертикальная завеса должна составлять не менее 3/4 от высоты дверного проема.
  • При выборе завесы главным показателем считается не температура нагрева выходящего воздуха, а его объем и сила воздушного потока. Хорошая завеса должна создавать на нижнем уровне струю не слабее 2,7 м/сек.
  • Для оптимальной защиты помещения требуется, чтобы завеса могла направлять воздух не строго вниз, а под углом 10-15 градусов к двери. Это необходимо, поскольку проникновение холодного воздуха происходит преимущественно снизу. В тех же целях вертикальные завесы сконструированы так, что поток воздуха внизу несколько сильнее, чем сверху.
  • Тепловые завесы могут быть на воде и с электрообогревом
  • Место, где устанавливается завеса. Производители выпускают завесы, подходящие к любому интерьеру – вертикальные, горизонтальные, встраиваемые в подвесной потолок, разнообразные по форме, внешнему исполнению, габаритам.

Преимущества серии Frico Corinte ACCS.

Разнообразие ассортимента продукции компании Frico в целом, и серии Corinte ACCS в частности дает возможность подобрать воздушную завесу, принимая во внимание все возможные требований потребителя. Преимущества товаров серии Frico Corinte ACCS в следующем:

  • Надежность производителя. На российском рынке воздушных завес фирме Frico принадлежит лидирующая позиция. Это можно объяснить тем, что компания, существуя 80 лет, зарекомендовала себя как производителя надежного климатического оборудования. Frico предъявляет повышенные требования к выпускаемой продукции, регулярно проводит научные исследования и испытания, с учетом результатов которых совершенствует существующие модели и разрабатывает более современные серии продукции. На оборудовании Frico устанавливаются моторы европейских производителей. Большая часть завес Frico выпускается в Швеции, на заводах, имеющих международную сертификацию.
  • Разнообразие размеров. Благодаря широкому размерному ряду (от 1 до 3 м) завесы Frico Corinte ACCS могут применяться для защиты любого дверного проема. Модели ACCS могут создавать защиту входных групп высотой до 3 м и шириной до 5 м.
  • Завесы Frico Corinte ACCS производятся как с водяным (WL, WH), так и с электрическим (E) обогревом.
  • Возможность выбора способа крепления и подключения. В серии выпускаются модели вертикального (V) и горизонтального (Н) типа. Для горизонтальных завес возможно настенное или потолочное крепление, имеется опция выбора стороны подключения. Завесы горизонтального типа имеют жалюзи, регулируя которые можно установить угол выходящего потока. Вертикальные завесы устанавливаются слева (VL) или справа (VR) от двери, либо (при широких дверях) с обеих ее сторон. Вертикальные завесы по выбору покупателя имеют верхнее или нижнее подключение.
  • Внешний вид. Корпус моделей Frico Corinte ACCS изготавливается из нержавеющей стали, предусмотрено индивидуальное исполнение (стандартная матовая, блестящая, зеркальная полировка, возможность выбора цвета – окрашивание). Оформление индивидуальных заказов на продукцию серии Corinte ACCS производится по следующему алгоритму: серия - длина – электрическая/водяная – горизонтальная/вертикальная (левая, правая) – подключение (лево/право, верх/низ) – оформление (стандартная, зеркальная, блестящая полировка).
  • Серия разработана с учетом технологии Thermozone. Это означает, что свойства воздушного потока, создаваемого завесой, оптимизированы с учетом новейших научных разработок. Завесы Corinte ACCS обеспечивают оптимальную защиту от смешивания воздушных масс, струя воздуха не создает излишнего шума и турбулентных потоков.
  • Автоматизированная интеллектуальная система управления SIR
  • Высокое качество оборудования. Модели серии Frico Corinte ACCS безопасны, все они сертифицированы по российским и международным стандартам.

Класс защиты

Класс защиты воздушной завесы ACC – IP20. Первая цифра означает защиту от прикосновения, от проникновения тел больше 12,5 мм. Вторая цифра означает, что прибор не защищен от попадания воды.

Первая
цифра
IP-кода
Защита от предметов
имеющих диаметр(мм)
Пояснение
0 Нет защиты Защита отсутствует
1 Больше 50 Защита от больших тел, от сознательного контакта не защищено
2 Больше 12,5 Защита от пальцев и других схожих предметов
3 Больше 2,5 Защита от кабелей, инструментов, других достаточно крупных объектов
4 Больше 1 Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5 Пылезащищенное Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6 Пыленепроницаемое Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая
цифра
IP-кода
Защищает
от
Пояснение
0 Нет защиты Защита отсутствует
1 Капли падают вертикально Вода, капающая вертикально не может препятствовать работе устройства
2 Капли воды падают вертикально под углом 15o Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3 На устройство падают брызги Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4 Защита от брызг На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5 Защита от водяной струи На работе устройства не отражается попадание водяных струй, с любого направления
6 Попадание морской воды Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7 Кратковременное погружение на глубину до одного метра Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8 Продолжительное погружение на глубину более одного метра Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Управление

Воздушные тепловые завесы Frico Corinte ACCS имеют интеллектуальное управление SIR. Блок управления встроен в корпус завесы и изначально настроен производителем. Система управления имеет 3 уровня сложности.

Уровень 1

Мощность и скорость потока воздуха задается с помощью пульта управления.

Уровень 2

Уровень мощности и расход воздуха регулируется автоматически и зависит от внутренней температуры помещения и частоты открытия дверей. При открытых дверях, завеса работает на максимальной мощности, при закрытых - в низкоскоростном режиме, либо отключается полностью.

Уровень 3

Системы ADEA обеспечивает полностью автоматический режим работы. Уровень мощности и сила потока регулируется системой и зависит от частоты открывания дверного проема и разницы внутренней и внешней температуры воздуха. Возможно подключение к системе BMS.

Комплектация

1 уровень. Приборы управления CK01E:
Пульт управления CB32N: 2 уровня мощности, 3 ступени скорости.
Термостат электронный RTI2 (или капиллярный KRT2800), 2 ступени.

2 уровень. Приборы управления CK02E:
Пульт управления CB32N: 2 уровня мощности, 3 ступени скорости.
Термостат электронный RTI2 (или капиллярный KRT2800), 2 ступени.
Магнитный дверной контакт MDC, с реле задержки.

Уровень 3 Приборы управления CK03GD:
Регулятор управления ADEA, с дверным контактом и температурными сенсорами.
Внешний комнатный сенсор ADEAIS.
Внешний коммутационный блок ADEAEB.
Плата для подключения к системе BMS здания ADEAGD1.

Монтаж и подключение

Монтаж

Вертикальные завесы Frico Corinte устанавливают по возможности ближе к двери в строго вертикальном положении на специальные опорные подставки, закрепленные на полу. Места соединения маскируются пластиной – вставкой. Для лучшей устойчивости верхняя часть завесы фиксируется. При покупке необходимо обязательно учитывать сторону расположения завесы относительно двери (считается со стороны помещения), при большой ширине проема требуется установка завес с обеих сторон.
Горизонтальные завесы Frico Corinte ACCS устанавливают над дверью на высоте не более 3 м. Расстояние от электрической завесы до пола должно быть не меньше 1,8 м. Щель выдува располагаться строго внизу. Крепление к стене производится на монтажных скобах, которые входят в комплектацию. Для крепления прибора к потолку в корпусе завесы имеются отверстия М8.

Электроподключение

Завесы Frico Corinte ACCS изначально оснащены подключенным кабелем с промаркированными жилами, длиной 1,5 м. При подключении моделей с электронагревом питание для блока управления (230 В) и элементов нагрева (3 фазы, 400 В) подводится отдельно на клеммную коробку. Для горизонтальных моделей предусмотрена подводка по выбору заказчика с правой либо с левой стороны. При установке вертикальных завес питание может быть подведено сверху или снизу

Техника безопасности

Воздушно-тепловые завесы Frico Corinte ACCS относятся к относительно безопасным приборам, поскольку не нагреваются сильно. Тем не менее производитель рекомендует при пользовании соблюдать определенные правила.

  • Не рекомендуется загромождать пространство вблизи приборов, поскольку этим нарушается направление потока воздуха, на его пути возникают препятствия, а это мешает нормальной работе завесы.
  • Нежелательно загромождать саму завесу посторонними предметами.
  • Не разрешайте детям находиться и играть рядом с работающей воздушно-тепловых завесой.
  • Если завеса долго не используется, производитель рекомендует изредка включать ее на небольшой промежуток времени.

Примечание Мощность (кВт) Расход воздуха (м3/час) Высота проема (м) Напряжение (В) Длина (мм)
ACCS10E08-H С обогревом 2,7/5,4/8,1 950/1900 до 3 220/380 1000
ACCS15E12-H С обогревом 3,9/7,8/11,7 1350/2600 до 3 220/380 1500
ACCS20E16-H С обогревом 5,4/10,8/16,2 1980/3800 до 3 220/380 2000
ACCS20E16-V С обогревом 5,4/10,8/16,2 1980/3800 до 3 220/380 2000
ACCS25E20-H С обогревом 6,6/13,2/19,8 2340/4500 до 3 220/380 2500
ACCS25E20-V С обогревом 6,6/13,2/19,8 2340/4500 до 3 220/380 2500
ACCS30E23-H С обогревом 7,8/15,6/23,4 2660/5100 до 3 220/380 3000
ACCS30E23-V С обогревом 7,8/15,6/23,4 2660/5100 до 3 220/380 3000
ACCS10WH-H На воде Теплообменник > 80C 11,1 950/1900 до 3 220 1000
ACCS10WL-H На воде Теплообменник < 80C 9,0 950/1900 до 3 220 1000
ACCS15WH-H На воде Теплообменник > 80C 15,1 1350/2600 до 3 220 1500
ACCS15WL-H На воде Теплообменник < 80C 16,8 1350/2600 до 3 220 1500
ACCS20WH-H На воде Теплообменник > 80C 22,3 1980/3800 до 3 220 2000
ACCS20WH-V На воде Теплообменник > 80C 30,3 1980/3800 до 3 220 2000
ACCS20WL-H На воде Теплообменник < 80C 23,5 1980/3800 до 3 220 2000
ACCS20WL-V На воде Теплообменник < 80C 23,1 1980/3800 до 3 220 2000
ACCS25WH-H На воде Теплообменник > 80C 27,1 2340/4500 до 3 220 2500
ACCS25WH-V На воде Теплообменник > 80C 33,4 2340/4500 до 3 220 2500
ACCS25WL-H На воде Теплообменник < 80C 29,3 2340/4500 до 3 220 2500
ACCS25WL-V На воде Теплообменник < 80C 25,8 2340/4500 до 3 220 2500
ACCS30WH-H На воде Теплообменник > 80C 35,2 2660/5100 до 3 220 3000
ACCS30WH-V На воде Теплообменник > 80C 51,9 2660/5100 до 3 220 3000
ACCS30WL-H На воде Теплообменник < 80C 34,6 2660/5100 до 3 220 3000
ACCS30WL-V На воде Теплообменник < 80C 31,1 2660/5100 до 3 220 3000
