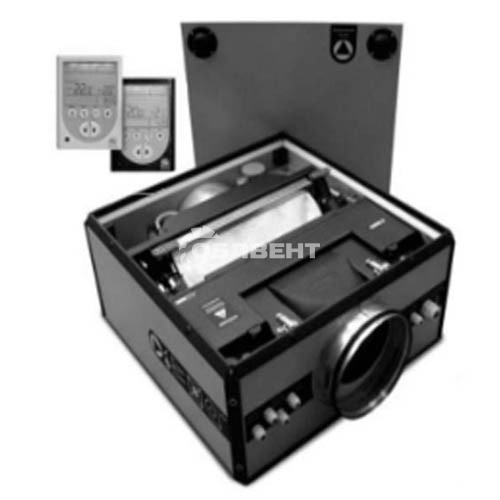

Универсальная приточная установка SUPК предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т.д.В стандартном исполнении установки SUPK изготавливаются в компактном теплоизолированном корпусе (толщина изоляции 30мм) из оцинкованной стали. Управление приточной установкой производится с выносной панели с жидкокристаллическим дисплеем.


  • Мощность нагревателя:2-12 кВт
  • Мощность вентилятора:222-355 Вт
  • Номинальная мощность:2500-12500 Вт

Универсальная приточная установка SUPК предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т.д.В стандартном исполнении установки SUPK изготавливаются в компактном теплоизолированном корпусе (толщина изоляции 30мм) из оцинкованной стали. Управление приточной установкой производится с выносной панели с жидкокристаллическим дисплеем. Установка предназначена для подвесного монтажа. Производительность установки - до 1000 м3/час. Установки применяются в закрытом пространстве при температурах окружающего воздуха от +1° С до +40 °С и относительной влажности до 80%.Температура перемещаемого воздуха от -25° С до +30° С. По типу защиты от поражения электрическим током установка относится к приборам класса 1 по ГОСТ 12.2.007.0-75.

По типу защиты от доступа к опасным частям и проникновения воды:

  • для двигателей установки - IP 44;
  • для смонтированной установки, подключенной к воздуховодам - IP 22.

Конструкция установки постоянно совершенствуется, поэтому некоторые модели могут отличаться от описанных в данном руководстве.

Конструкция установки

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются один вход ,один выход Ø200.

Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1м. после выхлопа установки.

SUPК-E c электрическим калорифером

В корпусе размещены: фильтр (в качестве фильтрующего элемента применяется плоский фильтр класса очистки G4), вентилятор (корпус вентилятора - пластиковый, стальное рабочее колесо), электронагреватель (электрический нагреватель может быть изготовлен в 4-х вариантах: 2кВт, 4кВт, 6кВт или 12 кВт. ТЭНы применяются W-образные, номинальная мощность одного ТЭНа - 2кВт. При подключении к однофазной сети (1 «фаза» и «ноль») более чем одного ТЭНа используется параллельная схема подключения.. При трехфазном подключении схема соединения ТЭНов - "звезда".Номинальная мощность электронагревателя выбирается при заказе, в процессе работы установки мощность регулируется с помощью твердотельного реле для поддержания заданной температуры), блок автоматического управления встроен в установку, реле перепада давления на фильтре притока встроено в установку.

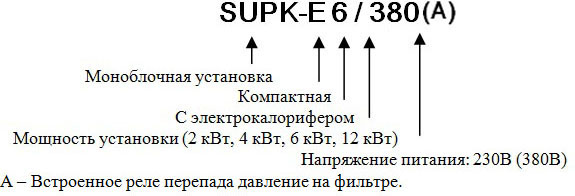

Обозначение при заказе 1.jpg

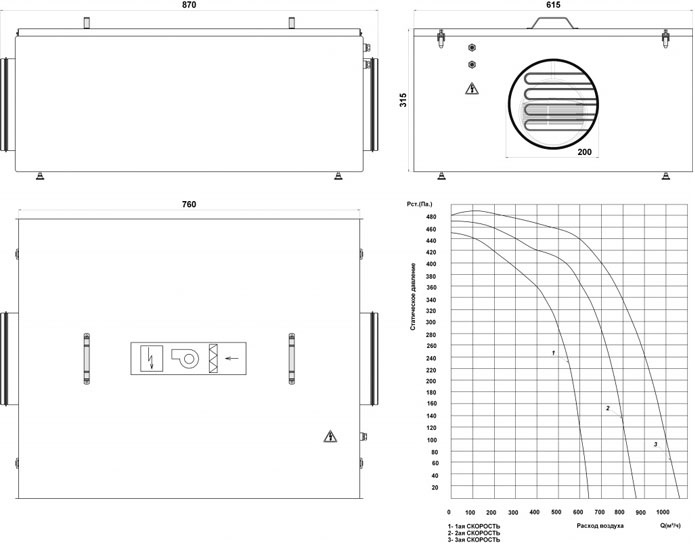

Габаритные размеры


Блок управления SBUK-E


Система управления состоит из основных компонентов, производства Zentec:

  • Встраиваемый контроллер Z401(Z400);

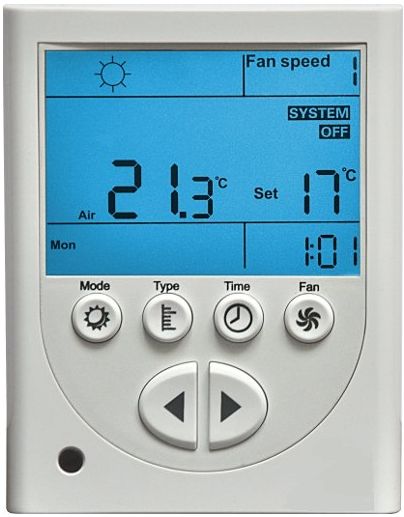

  • Панель дистанционного управления Z033;
  • Датчики температуры;
  • Реле перепада давления на фильтре.

Стандартные функции

  • Управление с помощью пульта дистанционного управления с ЖК-дисплеем;
  • Энергонезависимые часы реального времени и многофункциональный таймер;
  • Управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха;
  • Контроль основных технологических параметров и выявление аварийных ситуаций.
  • Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой; плавное управление (ШИМ) электрическим подогревателем с ограничением максимальной мощности; контроль состояния датчика температуры;
  • контроль двигателя вентилятора;
  • контроль загрязнения фильтра;
  • работу по таймеру;

Автоматического перехода между летним и зимним временем не предусмотрено.

Датчики

Канальный датчик температуры

Для измерения температуры к управляющим блокам подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.

Датчик температуры в помещении

Датчик температуры в помещении установлен в панеле управления Z033. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).

Дифференциальные датчики давления.

Датчики дифференциального давления подключаются к блокам управления для сигнализации засорения воздушного фильтра и перепада давления на вентиляторе. Датчик давления на фильтре, уставка 200 Па нормально- открытый контакт.

SUPК-W с водяным калорифером

В корпусе размещены: фильтр (в качестве фильтрующего элемента применяется плоский фильтр класса очистки G4), вентилятор (корпус вентилятора - пластиковый, стальное рабочее колесо), водяной воздухонагреватель ( в качестве водяного теплообменника применяется медно-алюминиевый пластинчатый теплообменник, в качестве теплоносителя может применяться вода или незамерзающие смеси, максимальная температура теплоносителя - 150°С, максимальное давление 1,5МПа, теплообменник имеет стандартные размеры сечения: 400х200. В конструкции теплообменника предусмотрены отверстия для спуска воздуха и слива воды), блок автоматического управления встроен в установку, реле перепада давления на фильтре притока встроено в установку, морозозащитный термостат по воздуху встроен в установку.

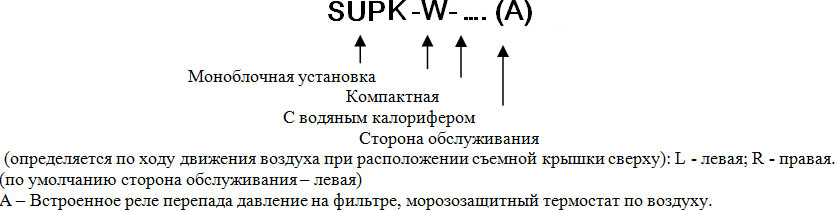

Обозначение при заказе

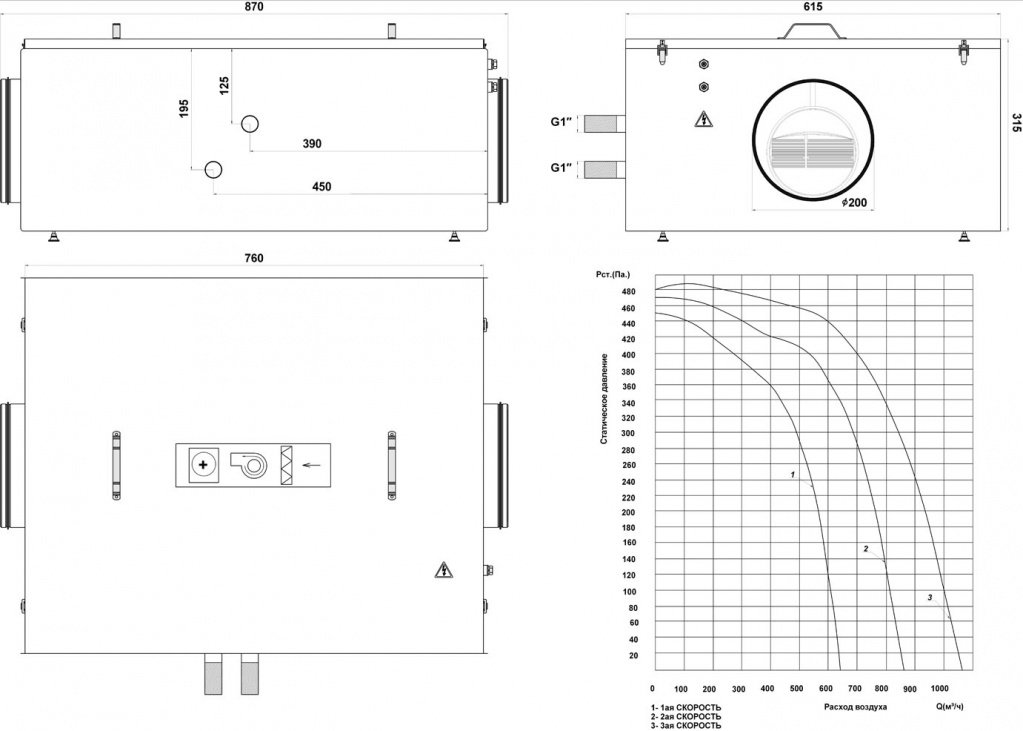

Габаритные размеры


Блок управления SBUK-W

Система управления состоит из основных компонентов, производства Zentec: Встраиваемый контроллер Z401(Z400). Панель дистанционного управления Z033. Датчик температуры канальный DS1-01. Датчик температуры воды накладной HS1-0.1 Морозозащитный термостат по воздуху. Реле перепада давления на фильтре.

Стандартные функции

Управление с помощью пульта дистанционного управления с ЖК-дисплеем; Энергонезависимые часы реального времени и многофункциональный таймер; Контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя:

  • автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой;
  • плавное управление (ПИ-регулятор) расходом теплоносителя с помощью клапана с электроприводом 0-10В;
  • контроль состояния датчиков температуры;
  • контроль двигателя вентилятора;
  • контроль загрязнения фильтра;
  • работу по таймеру;
  • контроль основных технологических параметров и выявление аварийных ситуаций;
  • многоступенчатая защита теплообменника от замерзания;
  • «Мягкий» предварительный прогрев;
  • Плавный переход на рабочий режим;

Датчики

Канальный датчик температуры

Применяется для измерения температуры, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.

Датчик температуры воды накладной

Применяется для контроля температуры воды на выходе из теплообменника, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Крепится на коллекторе обратной воды при помощи специального хомута.

Датчик температуры в помещении

Датчик температуры в помещении установлен в панеле управления Z033. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).

Морозозащитный термостат по воздуху

Применяется для защиты от замерзания по воздуху. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя. Термостаты имеют две модификации и различаются длиной капиллярной трубки (3 или 6 метров). Нормально-закрытый контакт. Уставка +70С.

Дифференциальные датчики давления

Датчики дифференциального давления подключаются к блокам управления для сигнализации засорения воздушного фильтра и перепада давления на вентиляторе. Датчик давления на фильтре, уставка 200 Па нормально- открытый контакт.

Основные технические характеристики SUPК-E c электрическим калорифером

Тип установки SUPK-E SUPK-E2 SUPK-E4 SUPK-E6 SUPK-E12
Напряжение В/Гц 230/50 230/50 230/50 380/50
Ток А 10,6 20 28,5 20
Мощность вентилятора Вт

222
или 261
или 355

222
или 261
или 355
222
или 261
или 355
261
или 355
Мощность нагревателя кВт 2 4 6 12
Ном. мощность Вт 2500 4500 6500 12500
Вес кг 33,5 33,8 34,1 35,0

Основные технические характеристики SUPК-W с водяным калорифером

Тип установки SUPK-W
Напряжение В/Гц 230/50
Мощность вентилятора Вт 222 261 355
Мощность нагревателя кВт 23
Ном. мощность Вт 700
Вес кг 40

Характеристики теплообменника

Тип установки Температура воды  *С Температура воздуха  *С Расход воды  м3/час Гидравлическое сопротивление  кПа Тепло- производительность  кВт
400 90/70 -28/+32 430 9,3 9,66
400 70/50 -28/+32 340 6,7 7,73
800 90/70 -28/+32 690 21,4 15,5
800 70/50 -15/+19 460 11,1 10,4
1000 90/70 -20/+22 730 23,7 16,4
1000 70/50 -10/+19 490 12,5 11,0
