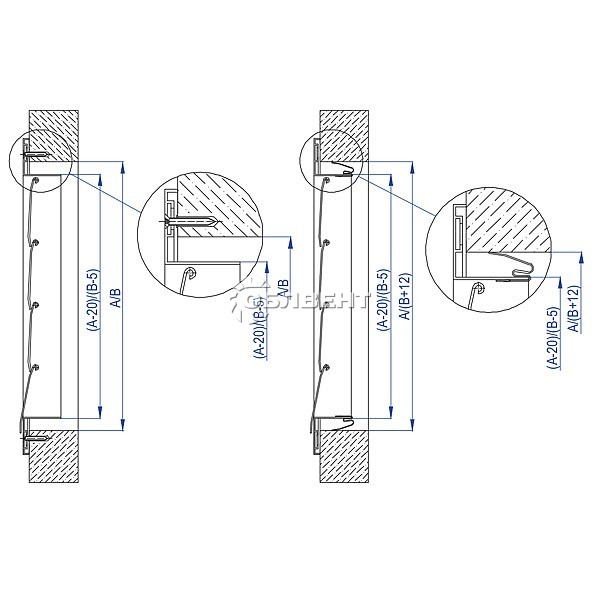

  • Монтажные размеры Монтажные размеры

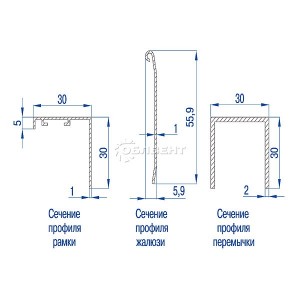

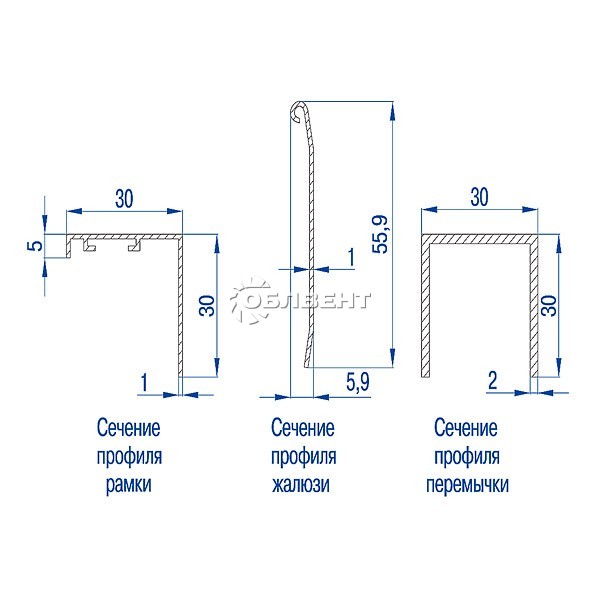

  • Размеры сечения профиля решеток Размеры сечения профиля решеток

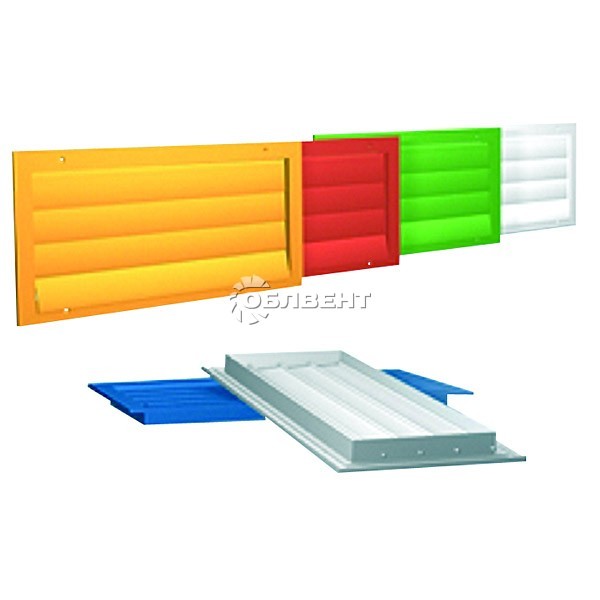

Инерционные вентиляционные решетки серии ВР-И


Инерционные решетки серии ВР-И с горизонтальным расположением подвижных жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


  • Типоразмеры, мм:100х100 - 1000х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально расположенными жалюзи, которые закреплены подвижно и под воздействием потока воздуха отклоняются. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.  Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-И предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Изготовитель не рекомендует изготавливать решетки нестандартных размеров и предупреждает, что при изменении расстояний между жалюзи ухудшаются аэродинамические характеристики изделий.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-И

A х

B

Z (1)

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Крепление на защелках
Цвет покрытия

ПРИМЕР:  1) ВР-И 300х150 RAL9010 - инерционная вентиляционная решетка в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.  2) ВР-И 300х150 (Z) - то же, но с креплением на защелках, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается)

Примечания:  1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.

Стандартные типоразмеры и теоретическая масса (m) решеток ВР-И

ТИПОРАЗМЕР

ПАРАМЕТР

Размер строительного проема по горизонтали, мм
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
100 m, кг 0,17 0,22 0,26 0,30 0,34 0,39 0,43 0,47 0,51 0,59 0,63 0,67 0,72 0,76 0,80 0,84 0,88 0,93 0,97
150 m, кг 0,21 0,27 0,32 0,37 0,42 0,47 0,53 0,58 0,63 0,74 0,79 0,84 0,89 0,94 1,00 1,05 1,10 1,15 1,20
200 m, кг 0,26 0,32 0,38 0,44 0,50 0,56 0,63 0,69 0,75 0,88 0,94 1,01 1,07 1,13 1,19 1,25 1,31 1,38 1,44
250 m, кг 0,30 0,37 0,44 0,51 0,58 0,65 0,72 0,80 0,87 1,03 1,10 1,17 1,24 1,32 1,39 1,46 1,53 1,60 1,67
300 m, кг 0,34 0,42 0,50 0,58 0,66 0,74 0,82 0,90 0,99 1,18 1,26 1,34 1,42 1,50 1,58 1,66 1,74 1,83 1,91
350 m, кг 0,38 0,47 0,56 0,65 0,74 0,83 0,92 1,01 1,10 1,32 1,41 1,51 1,60 1,69 1,78 1,87 1,96 2,05 2,14
400 m, кг 0,42 0,52 0,62 0,72 0,82 0,92 1,02 1,12 1,22 1,47 1,57 1,67 1,77 1,87 1,97 2,07 2,18 2,28 2,42
450 m, кг 0,46 0,57 0,68 0,79 0,90 1,01 1,12 1,23 1,34 1,62 1,73 1,84 1,95 2,06 2,17 2,28 2,39 2,50 2,61
500 m, кг 0,50 0,62 0,74 0,86 0,98 1,10 1,22 1,34 1,46 1,77 1,89 2,01 2,13 2,25 2,37 2,49 2,61 2,73 2,85
550 m, кг 0,54 0,67 0,80 0,93 1,06 1,19 1,32 1,45 1,58 1,91 2,04 2,17 2,30 2,43 2,56 2,69 2,82 2,95 3,08
600 m, кг 0,58 0,72 0,86 1,00 1,14 1,28 1,42 1,56 1,70 2,06 2,20 2,34 2,48 2,62 2,76 2,90 3,04 3,18 3,32
650 m, кг 0,62 0,77 0,92 1,07 1,22 1,37 1,51 1,66 1,81 2,21 2,36 2,50 2,65 2,80 2,95 3,10 3,25 3,40 3,55
700 m, кг 0,66 0,82 0,98 1,14 1,30 1,45 1,61 1,77 1,93 2,35 2,51 2,67 2,83 2,99 3,15 3,31 3,47 3,63 3,78
750 m, кг 0,70 0,87 1,04 1,21 1,38 1,54 1,71 1,88 2,05 2,50 2,67 2,84 3,01 3,18 3,34 3,51 3,68 3,85 4,02
800 m, кг 0,74 0,92 1,10 1,28 1,45 1,63 1,81 1,99 2,17 2,65 2,83 3,00 3,18 3,36 3,54 3,72 3,90 4,08 4,25
850 m, кг 0,78 0,97 1,16 1,35 1,53 1,72 1,91 2,10 2,29 2,79 2,98 3,17 3,36 3,55 3,74 3,92 4,11 4,30 4,49
900 m, кг 0,82 1,02 1,22 1,42 1,61 1,81 2,01 2,21 2,41 2,94 3,14 3,34 3,54 3,73 3,93 4,13 4,33 4,53 4,72
950 m, кг 0,86 1,07 1,28 1,48 1,69 1,90 2,11 2,32 2,52 3,09 3,30 3,50 3,71 3,92 4,13 4,33 4,54 4,75 4,96
1000 m, кг 0,90 1,12 1,34 1,55 1,77 1,99 2,21 2,42 2,64 3,24 3,45 3,67 3,89 4,11 4,32 4,54 4,76 4,98 5,19
