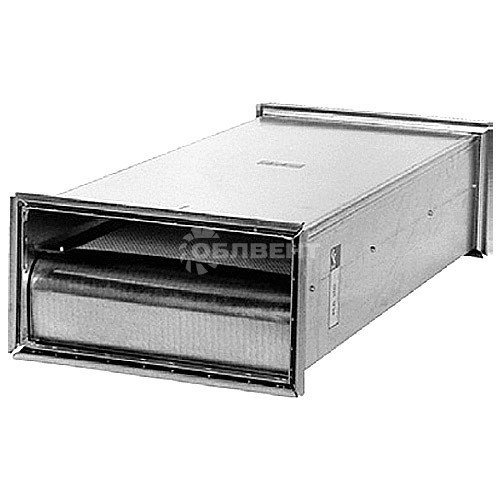

Шумоглушители трубчатые прямоугольные ГТПи


Глушители шума предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в сетях воздуховодов и распространяющегося по ним.

Описание продукта

Пример обозначения

шумоглушитель трубчатый прямоугольный ГТПи 500х300-900

где: ГТПи – тип шумоглушителя;
500х300 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
900 – длина шумоглушителя, мм.

 Габаритные и присоединительные размеры (мм)

схема габаритных размеров шумоглушителя прямоугольного ГТПи

Модель L H C Модель L H C
ГТПи 300х150-900 300 150 900 ГТПи 300х150-600 300 150 600
ГТПи 400х200-900 400 200 ГТПи 400х200-600 400 200
ГТПи 500х250-900 500 250 ГТПи 500х250-600 500 250
ГТПи 500х300-900 500 300 ГТПи 500х300-600 500 300
ГТПи 600х300-900 600 300 ГТПи 600х300-600 600 300
ГТПи 600х350-900 600 350 ГТПи 600х350-600 600 350
ГТПи 700х400-900 700 400 ГТПи 700х400-600 700 400
ГТПи 800х500-900 800 500 ГТПи 800х500-600 800 500
ГТПи 1000х500-900 1 000 500 ГТПи 1000х500-600 1 000 500



 Снижение уровней звуковой мощности

Модель Расчетная длина, мм Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
ГТПи 300х150 600 1 4 9 11 15 15 11 11
900 2 7 15 18 25 25 19 19
ГТПи 400х200 600 1 3 5 9 14 10 7 6
900 1 5 9 15 23 16 12 10
ГТПи 500х250 600 2 6 6 15 15 12 9 7
900 3 10 15 25 25 20 15 12
ГТПи 500х300 600 1,5 5 9 12 19 10 8 7
900 2 8 15 20 31 17 14 11
ГТПи 600х300 600 1,5 5 9 12 19 10 8 7
900 2 8 15 20 31 17 14 11
ГТПи 600х350 600 1 4 8 10 11 8 6 5
900 2 7 13 17 18 13 10 8
ГТПи 700х400 600 1 4 7 8 8 6 5 4
900 2 7 11 14 14 10 8 6
ГТПи 800х500 600 1 4 5 6 7 5 4 2
900 1,5 6 8 10 11 8 6 3
ГТПи 1000х500 600 1 4 5 6 7 5 4 2
900 1,5 6 8 10 11 8 6 3
