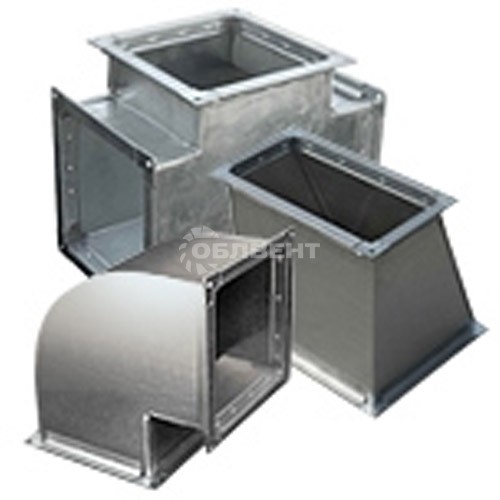

Прямоугольная сетевая вентиляция


Самый известный вид применяемый повсеместно. Прямоугольный воздуховод имеет большую пропускную способностью, а также плотно прилегает к поверхности.

Описание продукта

Самый известный вид применяемый повсеместно. Прямоугольный воздуховод имеет большую пропускную способностью, а также плотно прилегает к поверхности. Эти свойства позволяют сэкономить полезный объём помещения. Использование воздуховодов прямоугольного сечения позволяет уменьшить размер вентиляционных каналов при проектировании подвесных потолков, это дает возможность значительно увеличить «полезную» высоту потолка.

Отвод

Отвод

Стандартно изготавливаются отводы с прямой шейкой (исполнение 1) размером 100мм. Для отводов с большей стороной более 1000 мм ширина шейки (x/y) равна 150 мм. Минимальная ширина прямой шейки (х/у) – 50мм.

По отдельной заявке возможно изготовление прямоугольных отводов исполнения 2, либо отводов с нестандартной шириной шейки. Минимальный радиус R – 150мм.

отвод 90 исполнение-1   отвод 90 исполнение-2   отвод 45 градусов Пример обозначения: отвод 90 0,55 250х200 ш20-ш20 где: 0,55 – толщина оцинкованной стали;  250х200 - типоразмер по присоединительному сечению (HхL), мм;  ш20-ш20 – тип соединения (с фланцами из шины 20мм).

Тройник

Тройник

Пример обозначения: тройник 0,55 250х200/200х150/250х200 ш20-ш20-ш20 исп.2 где: 0,55 – толщина оцинкованной стали;  250х200/200х150/250х200 - типоразмер по присоединительному сечению (АхВ/CхD/EхF), мм;  ш20-ш20-ш20 – тип соединения (с фланцами из шины 20мм) (1-2-3);  исп.2 – вид исполнения (по борту).

Врезка

Врезка

Врезка предназначена для вмонтирования в стенку воздуховода. Большее отверстие имеет гладкий конец с отбортовкой и изготавливается в двух исполнениях: для установки прямоугольные (исполнение 1) и круглые (исполнение 2) воздуховоды. Для установки врезки в воздуховод в нем необходимо сделать отверстие.Врезка крепится механически к воздуховоду с помощью рор-заклепок.Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения. Пример обозначения: врезка 0,7 500х500/630 L-200 ш20 исп.2 где: 0,7 – толщина оцинкованной стали; 500х500 - типоразмер по присоединительному сечению (АхВ), мм; 630 – диаметр воздуховода, мм; L-200 – высота врезки, мм; ш20 – тип соединения (с фланцами из шины 20мм); исп.2 – врезка для установки в круглый воздуховод.

Переход

Переход

Технические характеристики

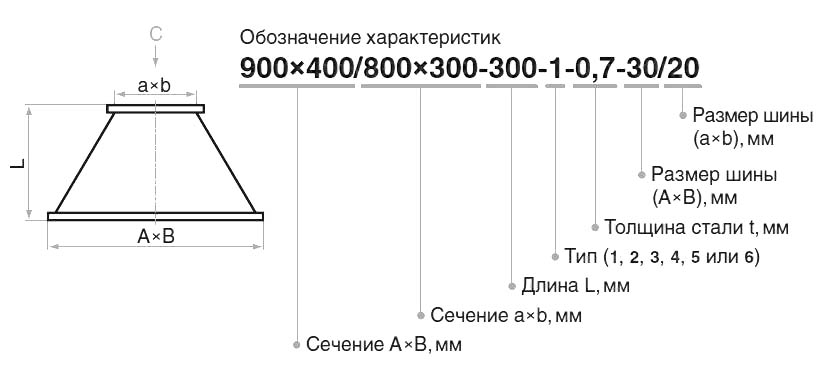

Технические характеристики прямоугольных переходов

 Типы исполнения (вид С)

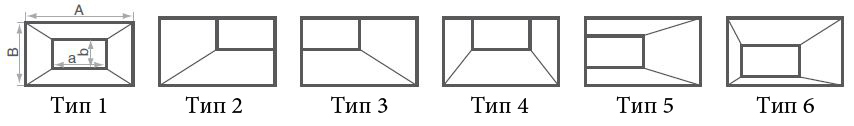

 Типы исполнения прямоугольных переходов

Утка

Утка

Пример обозначения: утка 0,55 200х300 см.170 L-300 ш20-ш20 где: 0,55 – толщина оцинкованной стали; 200х300 - типоразмер по присоединительному сечению (АхВ), мм; см.170 – смещение S, мм; L-300 – длина перехода, мм; ш20-ш20 – тип соединения (с фланцами из шины 20мм).

Заглушка

Заглушка

Пример обозначения: заглушка 0,55 450х200 ш20 где: 0,55 – толщина оцинкованной стали; 200х300 - типоразмер по присоединительному сечению (АхВ), мм; см.170 – смещение S, мм; L-300 – длина перехода, мм; ш20-ш20 – тип соединения (с фланцами из шины 20мм).


Компания "ОблВент" предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Прямоугольная сетевая вентиляция — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!
