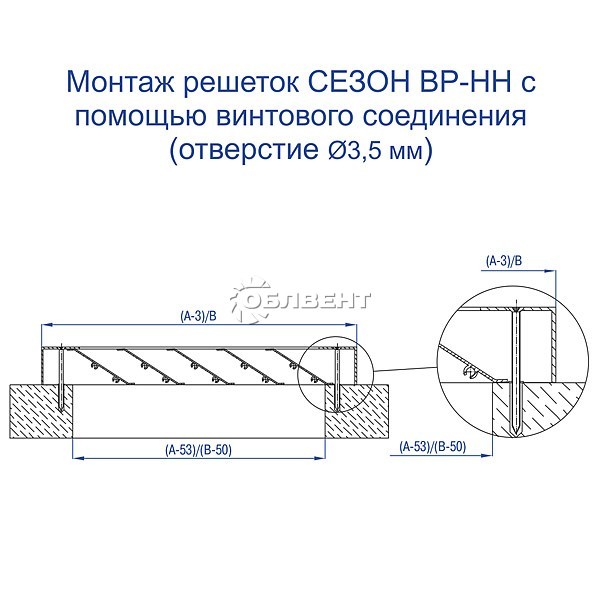

  • Схема монтажа решеток Схема монтажа решеток

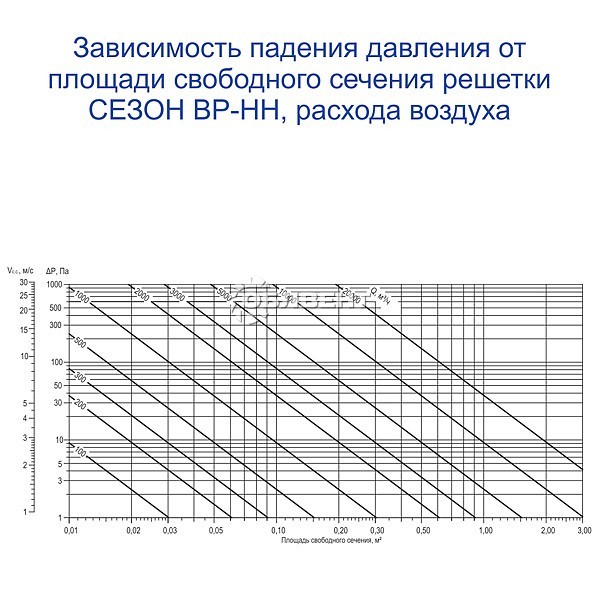

  • Зависимость падения давления от площади  свободного сечения решетки Зависимость падения давления от площади  свободного сечения решетки

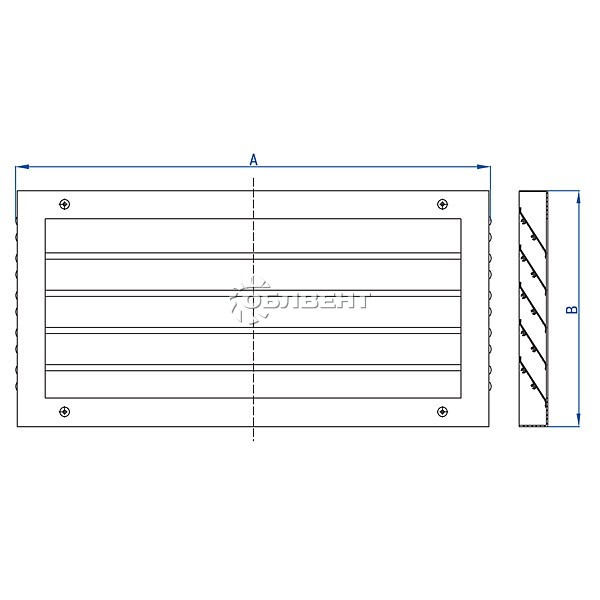

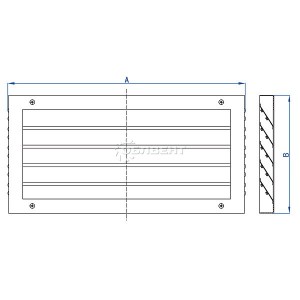

  • Габаритные размеры Габаритные размеры

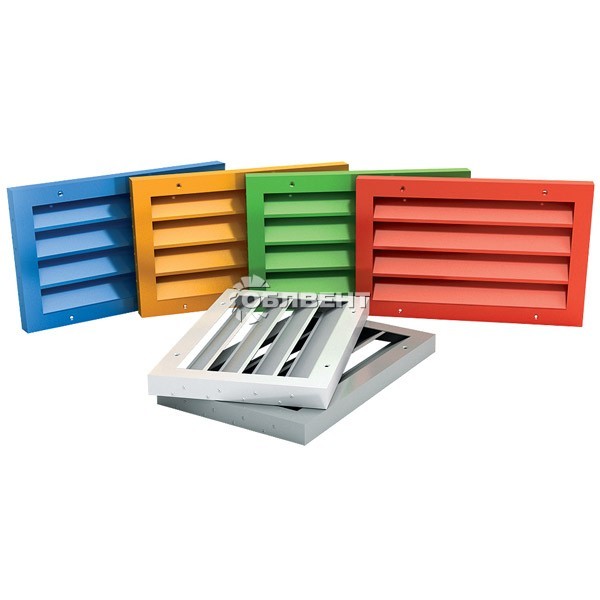

Наружные вентиляционные решетки ВР-НН


Назначение: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Монтируются внутрь проемов без углублений, к примеру, клапаны дымоудаления. Z-образная форма жалюзи


  • Типоразмеры, мм:200х200 - 1000х1000
  -  Таблица характеристик решеток

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание продукта

Применение накладных алюминиевых вентиляционных решеток класс Премиум ВР-НН: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Эти решетки монтируют внутрь проемов без углублений.

Конструкция

Накладные вентиляционные решетки изготовлены в виде рамки из плоского уголка. На поверхности рамки жестко закреплены жалюзи, форма жалюзи Z-образная. При изготовлении решеток используется запатентованный профиль из алюминия АД-31 (ГОСТ 22233-2001), защитное декоративное покрытие - полиэфирная порошковая краска белого цвета RAL9016 в стандартном исполнении, и любого другого цвета - индивидуально по каталогу RAL.

Размерный ряд изделий  Стандартные типоразмеры (габаритные размеры по горизонтали и вертикали от 200 до 1500 мм, подробнее см. в каталоге) и индивидуальные размеры по желанию заказчика с шагом 1 мм. Определяющими размер решетки являются существующие габариты для монтажа. Варианты креплений для решеток ВР-НН: стандартное винтовое крепление (монтажные отверстия диаметром 3,5 мм находятся на лицевой стороне рамки). Варианты установки решетки – непосредственно на перегородку или стену.

Упаковка Вентиляционные решетки накладные упакованы в полиэтиленовую пленку и картон. Диапазон температур использования: от минус 40 ºС до +40 ºС, и влажности воздуха не более 90%. Срок службы вентиляционных решеток не менее 10 лет.

Аналоги

  • Вентрешётка Р-НН; Р-ННу
  • Вентрешётка AIRO-NN
  • Вентрешётка AIRO-NNS (бернулли)

Условное обозначение вентиляционной решетки при заказе (все размеры габаритные, в мм):

ВР-НН

A

B

RALXXXX

Тип решетки НН
Габаритный размер по горизонтали
Габаритный размер по вертикали
Цвет покрытия

ПРИМЕР:

1) ВР-НН 400×250 RAL9010 — накладная вентиляционная решетка с Z-образными жалюзи с
габаритными размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.
