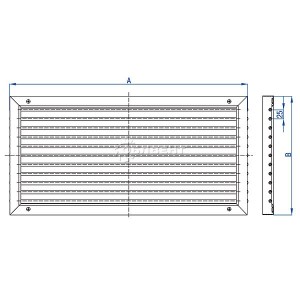

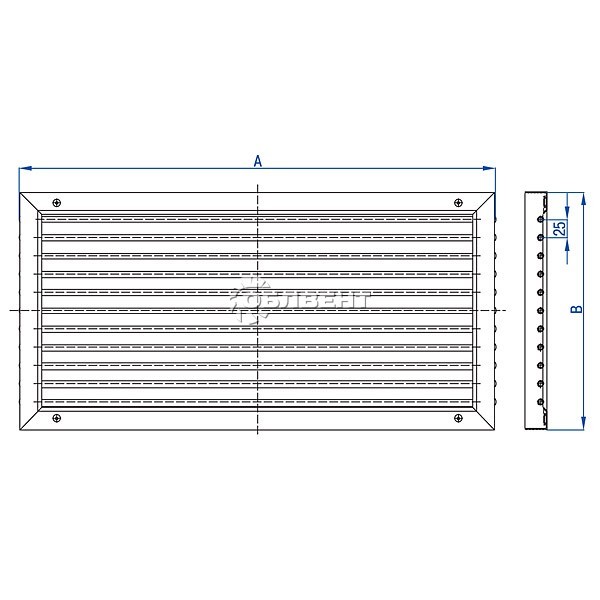

  • Габаритные размеры Габаритные размеры

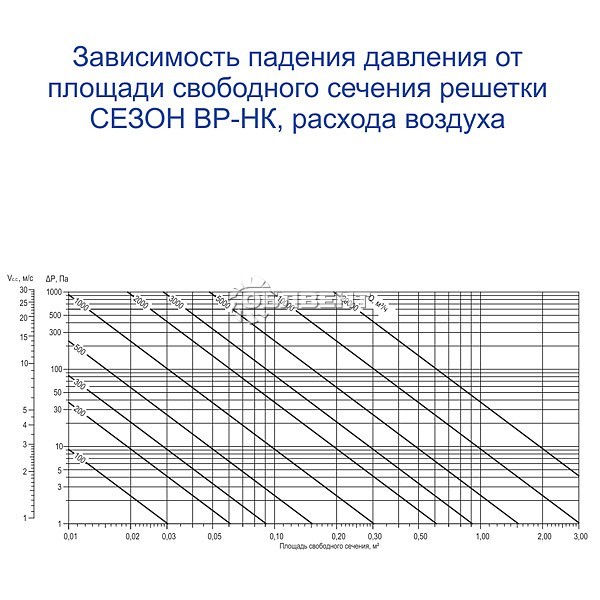

  • Зависимость падения давления от площади  свободного сечения решетки Зависимость падения давления от площади  свободного сечения решетки

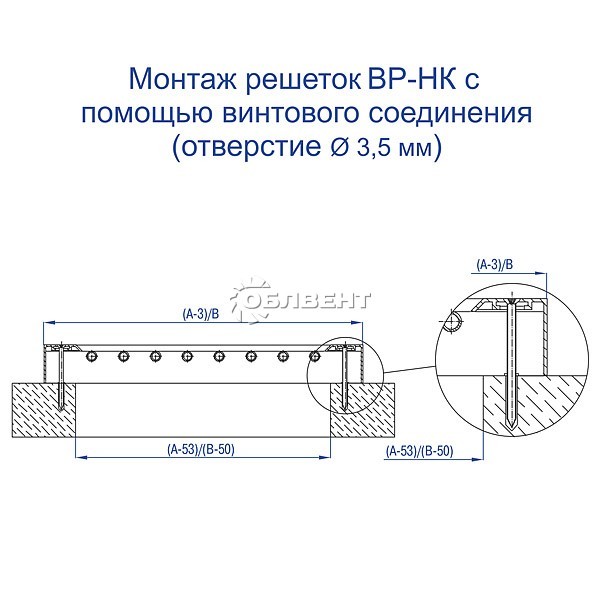

  • Схема монтажа решеток Схема монтажа решеток

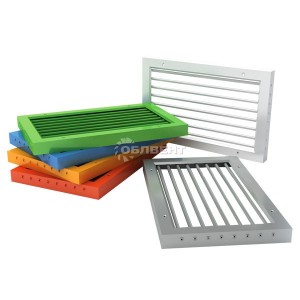

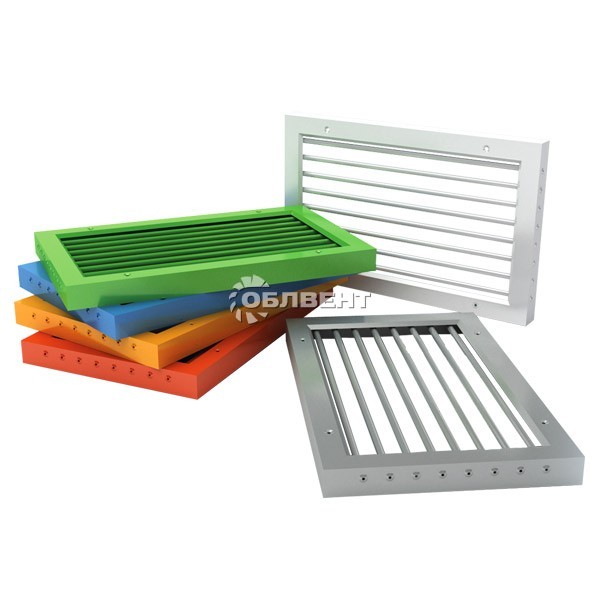

Наружные вентиляционные решетки ВР-НК


Назначение: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Монтируются внутрь проемов без углублений, к примеру, клапаны дымоудаления.


  • Типоразмеры, мм:200х200 - 1000х1000
  -  Таблица характеристик решеток

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание продукта

Применение накладных алюминиевых вентиляционных решеток ВР-НК: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Эти решетки монтируют внутрь проемов без углублений, к примеру, клапаны дымоудаления.

Конструкция

Накладная вентиляционная решетка изготовлена в виде рамки из уголка. На поверхности рамки жестко закреплены жалюзи, форма жалюзи круглая, трубкообразная. Круглые трубки-жалюзи закреплены на рамке решетки с постоянным шагом 25 мм для абсолютно всех типоразмеров данного типа вентрешетки. При изготовлении решеток используется запатентованный профиль из алюминия АД-31 (ГОСТ 22233-2001), защитное декоративное покрытие - полиэфирная порошковая краска белого цвета RAL9016 в стандартном исполнении, и любого другого цвета - индивидуально по каталогу RAL.

Размерный ряд изделий: стандартные типоразмеры (габаритные размеры по горизонтали 200-600 мм и вертикали от 200 до 1500 мм, подробнее см. в каталоге) и индивидуальные размеры по желанию заказчика с шагом 1 мм. Определяющими размер решетки являются существующие габариты для монтажа. Варианты креплений для решеток ВР-НК: стандартное винтовое крепление (монтажные отверстия D= 3,5 мм находятся на лицевой стороне рамки). Варианты установки решетки – непосредственно на перегородку или стену.

Дополнительно

Упаковка - решетки упакованы в полиэтиленовую пленку и картон. Диапазон температур использования: от минус 40 ºС до +40 ºС, и влажности воздуха не более 90%. Срок службы вентиляционных решеток не менее 10 лет. Условное обозначение вентиляционной решетки при заказе (все размеры посадочные,  в мм.)

Условное обозначение вентиляционной решетки при заказе (все размеры габаритные, в мм):

ВР-НК

A

B

RALXXXX

Тип решетки НК
Габаритный размер по горизонтали
Габаритный размер по вертикали
Цвет покрытия

ПРИМЕР:
ВР-НК 400×400 — накладная вентиляционная решетка с жалюзи в виде трубок и с габаритными размерами 400×400 мм, цвет решетки по каталогу - RAL9016 (стандартный цвет в заказе не указывается).


Компания "ОблВент" предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Наружные вентиляционные решетки ВР-НК — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!

Гибкая система скидок дает возможность заработать всем участникам сделки!
