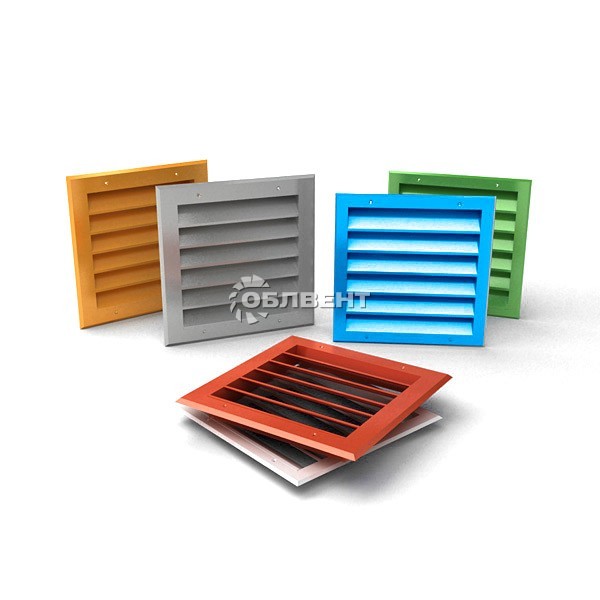

• Наружные вентиляционные решетки алюминиевые Наружные вентиляционные решетки алюминиевые

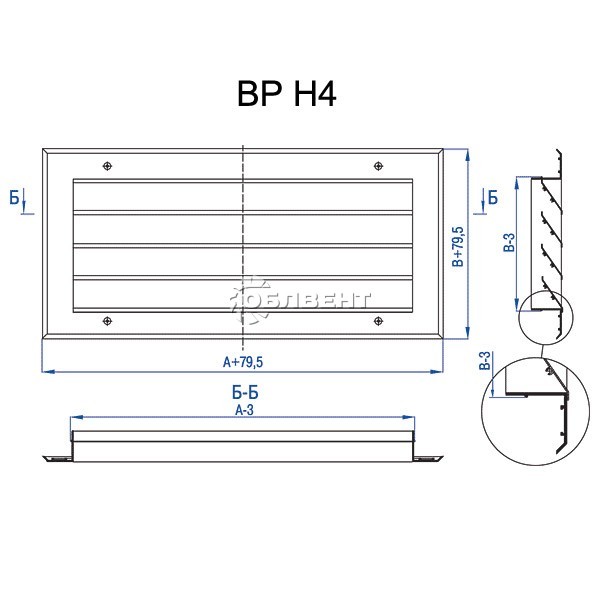

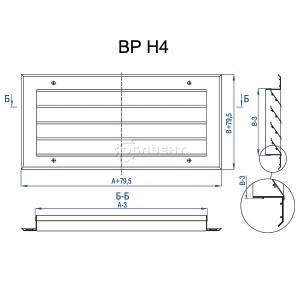

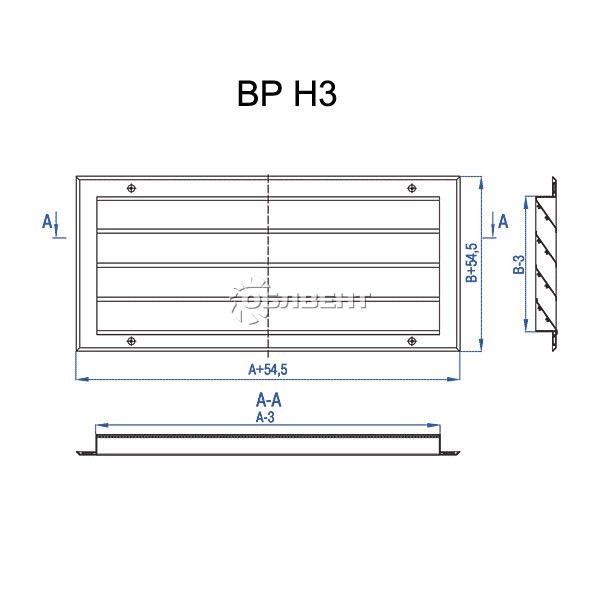

  • габаритны размеры решетки ВР-Н3 габаритны размеры решетки ВР-Н3
  • габаритны размеры решетки ВР-Н3 габаритны размеры решетки ВР-Н3

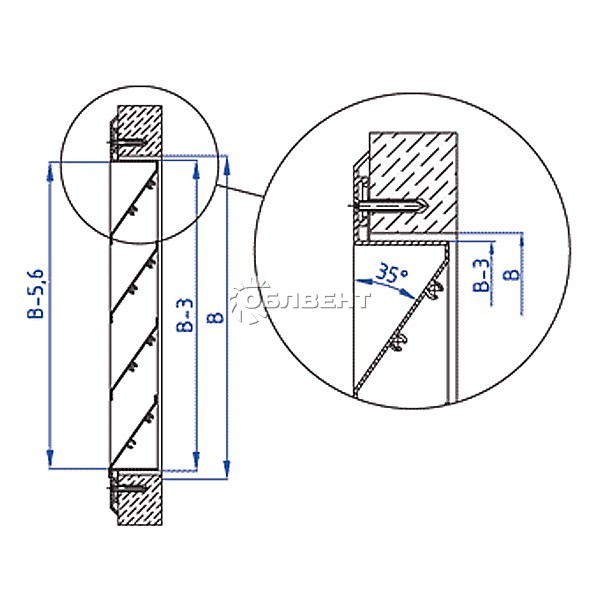

  • Схема монтажа Схема монтажа

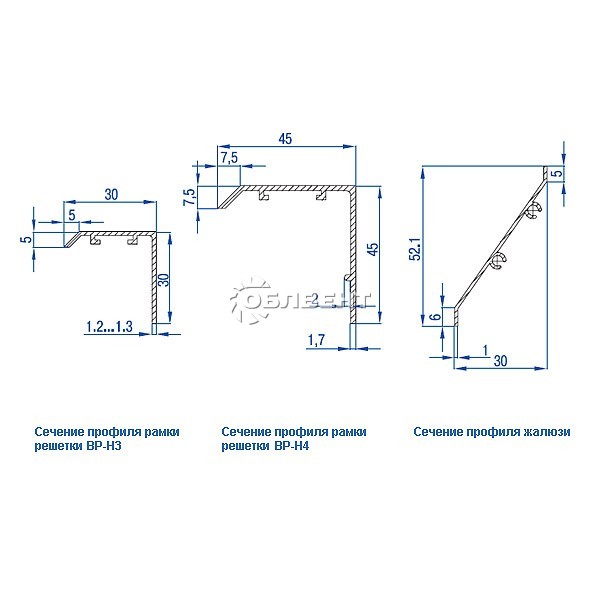

  • Размеры профилей решетки Размеры профилей решетки

Наружные вентиляционные решетки ВР-Н3, ВР-Н4


ВР-Н3, ВР-Н4 наружные решетки с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


  • Типоразмеры, мм:100х100 - 1000х2000
  -  Таблица характеристик решеток

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание продукта

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 35° к лицевой стороне изделия горизонтально расположенных Z-образных жалюзи. Рамка решетки ВР-Н4 выполнена из усиленного профиля.  По дополнительному заказу решетка ВР-Н4 может быть оснащена защитной сеткой от проникновения в вентиляционный канал птиц, грызунов, листвы и т.п.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для усиления конструкции крупногабаритных решеток и упрочнения жалюзи с внутренней стороны устанавливается перемычка из алюминиевой полосы 12×2.

Для решеток  ВР-Н3, ВР-Н4 предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением воздуховода круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам, согласно таблице.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-X

A

B

RALXXXX

Тип решетки Н3 или Н4
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Цвет покрытия

Пример:

1) ВР-Н3 300х150 RAL9010 — вентиляционная решетка с нерегулируемыми горизонтально  расположенными жалюзи для установки в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010;

2) ВР-Н4 300х150 — вентиляционная решетка с нерегулируемыми горизонтально расположенными жалюзи для установки в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается). Рамка выполнена из усиленного профиля.
