Наружные вентиляционные решетки РНВ


Решетки РНВ с горизонтальным расположением нерегулируемых Z-образных жалюзи предназначены для забора воздуха в системах вентиляции и кондиционирования.


  • Типоразмеры, мм:100х100 - 1200х1200

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Наружная решетка РНВ состоит из рамы и закрепленных неподвижно Z-образных жалюзи. Решетки производятся из легкого алюминиевого сплава. Они имеют прочную конструкцию.

Характеристики вентиляционных решеток

Коэффициент «живого сечения» наружной алюминиевой решетки – 0,41

Минимальный размер решетки 100х100мм. Далее возможно любое сочетание с шагом 50 мм. Максимальный размер решетки не превышает 1200х1200мм.

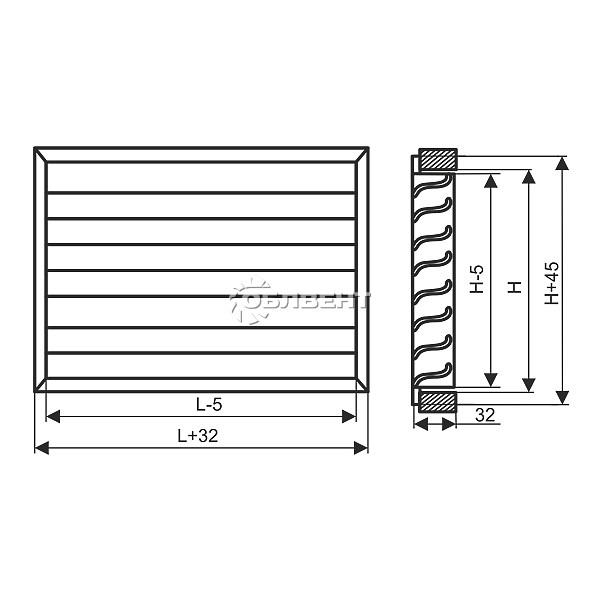

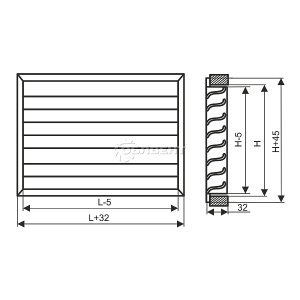

H, L - установочные размеры решетки. H+45мм, L+45мм - габаритные размеры решетки. Толщина профиля - 32мм.

Монтаж наружных решеток

Решетка крепится к воздуховоду или стене с помощью самореза. Стык укрепляется герметиком на нейтральной основе или с помощью уплотнителя на клейкой основе с одной стороны.

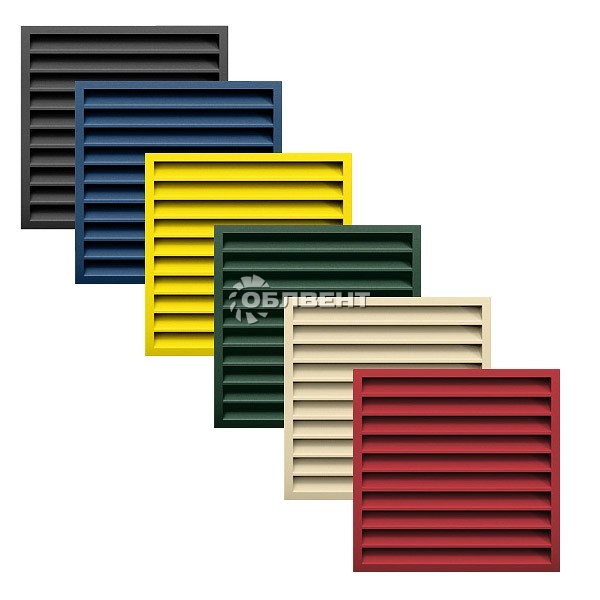

Палитра нестандартных цветов

Палитра RAL нестандартных цветов вентиляционных решеток

Марна решетки Размер строительного проема LхН,мм Габаритные размеры решетки L1хН1,мм Внутренние размеры
решетки L2хН2,мм
Площадь живого сечения Масса, кг
Тип Размер Длина Ширма Длина Ширина Длина Ширина Площадь, м2
1 1 225 75 260 ПО 210 60 0.0126 0,0042 0,572
2 325 75 360 ПО 310 60 0,0186 0,0062 0,687
3 425 75 460 ПО 410 60 0,0246 0,0082 0,88
4 525 75 560 ПО 510 60 0,0306 0,010 1,064
5 625 75 660 ПО 610 60 0,0366 0,0122 1,25
6 825 75 890 140 810 60 0,0486 0,0284 2,48
7 1025 75 1090 140 1010 60 0,0606 0,0359 3,07
8 1225 75 1290 140 1210 60 0р073 0,0438 3,64
1 9 225 125 260 160 210 110 0,0231 0,0126 0,78
10 325 125 360 160 310 110 0,0341 0,0186 1,02
11 425 125 460 160 410 110 0,0451 0,0246 1,31
12 525 125 560 160 510 110 0,0561 0,0306 1,59
13 625 125 660 160 610 110 0,0671 0,0366 1,87
14 825 125 890 190 810 110 0,0891 0,0567 3,11
2 15 1025 125 1090 190 1010 110 0р111 0,0707 3,81
16 1225 125 1290 190 1210 110 0р133 0,0847 4,51
1 17 225 225 260 260 210 210 0,044 0,0252 1,13
18 325 225 360 260 310 210 0,065 0,0372 1,56
19 425 225 460 260 410 210 0,086 0,0492 1,98
2 20 525 225 560 260 510 210 0р107 0,0612 2,41
21 625 225 660 260 610 210 0р128 0,0732 2,83
22 825 225 890 290 810 210 0р170 0,1134 4,34
23 1025 225 1090 290 1010 210 0,212 0,1414 5,17
24 1225 225 1290 290 1210 210 0,254 0,1694 6,14
1 25 325 325 360 360 310 310 0,096 0,0558 2,09
2 26 425 325 460 360 410 310 0р127 0,0738 2,66
21 525 325 560 390 510 310 0р158 0,1071 3,68
28 625 325 660 390 610 310 0р189 0,1281 4,33
29 825 325 890 390 810 310 0р251 0,1701 5,55
30 1025 325 1090 390 1010 310 0,313 0,2121 7,14
31 1225 325 1290 390 1210 310 0,375 0,2541 7,9
2 32 625 425 660 490 610 410 0,25 0,1708 5,31
33 825 425 890 490 810 410 0р332 0,2268 6,81
34 1025 425 1090 490 1010 410 0р414 0,2828 8,30
35 1225 425 "290 490 1210 410 0,496 0,3388 ?62
