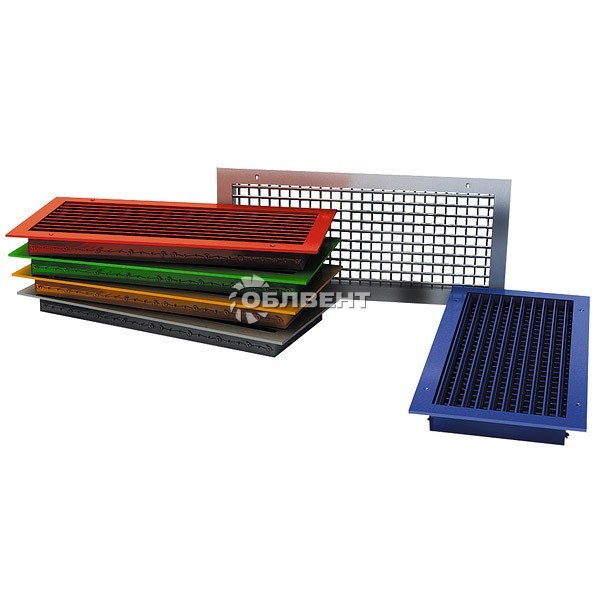

• Настенные вентиляционные решетки с регулируемыми жалюзи ВР-КВ Настенные вентиляционные решетки с регулируемыми жалюзи ВР-КВ

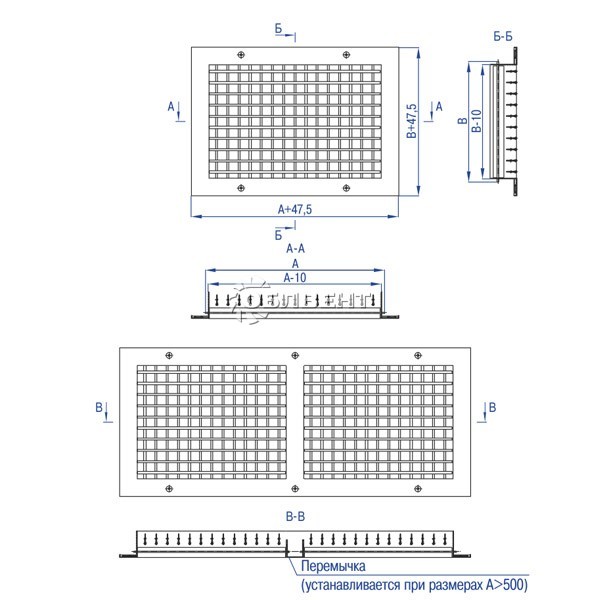

  • Посадочные размеры Посадочные размеры

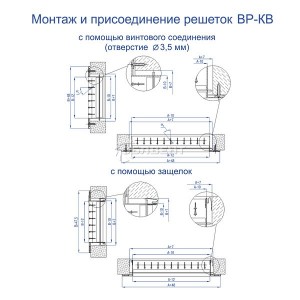

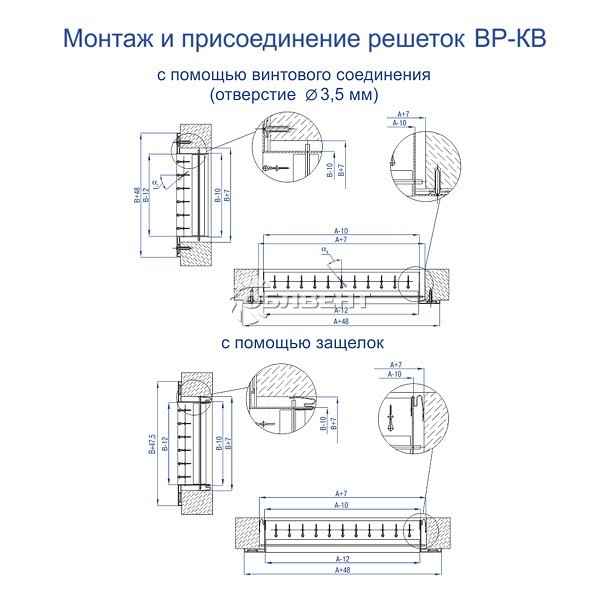

  • Схема монтажа решеток Схема монтажа решеток

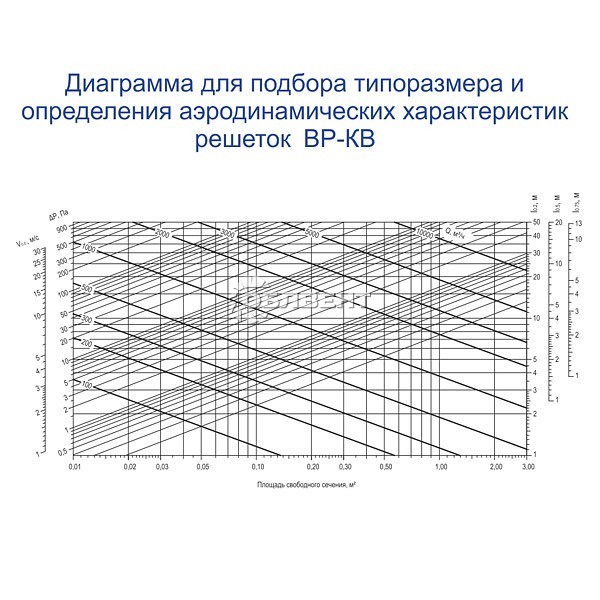

  • Зависимость падения давления от площади  свободного сечения решетки Зависимость падения давления от площади  свободного сечения решетки

Вентиляционные двухрядные решетки с регулируемыми жалюзи ВР-КВ


Решетки ВР-КВ с горизонтальным и вертикальным расположением индивидуально регулируемых жалюзи. Используются для монтажа в строительные проемы одиночно или как составляющая часть секций.


  • Типоразмеры, мм:100х100 - 2000х1500
  -  Стандартные типоразмеры

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание продукта

Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально и вертикально расположенными каплевидными жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для направления потока воздуха в необходимую сторону. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.  Стандартный цвет покрытия – белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток СЕЗОН ВР-КВ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения (см. раздел «Адаптеры»).

Особенности конструкции

В отличии от решеток СЕЗОН ВР-ГВ изменены профили рамки и жалюзи. Применение нового профиля жалюзи решетки СЕЗОН ВР-КВ обеспечивает улучшенные аэродинамические параметры изделия.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения решетки СЕЗОН ВР-КВ Кс.с.= 0,62.

Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):

ВР-КВ

A

B

с КРВ-1

Z1

RALXXXX

Тип решетки
Условный горизонтальный размер решетки
Условный вертикальный размер решетки
Наличие блока регулирования расхода воздуха
Крепление на защелках
Цвет покрытия

ПРИМЕР:

1) ВР-КВ 300х150 КРВ-1 RAL9010 – вентиляционная решетка с регулируемыми горизонтально и вертикально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9010.

2) ВР-КВ 300х150 – то же, но без клапана расхода воздуха, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).
