Вентиляционные нерегулируемые решетки ВР-КН с клапаном расхода воздуха


Решетки ВР-КН нерегулируемые. Особенность - вертикальная рейка жесткости. Назначение - приточно-вытяжная вентиляция, в системах кондиционирования воздуха, а также в системах воздуховодов помещения, зданий, различных строений.


  • Типоразмеры, мм:50х50 - 2000х600

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи.

Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-КН предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения решетки ВР-КН Кс.с.=0,81.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-КВ

A

B

с КРВ-1

Z1

RALXXXX

Тип решетки
Условный горизонтальный размер решетки
Условный вертикальный размер решетки
Наличие блока регулирования расхода воздуха
Крепление на защелках
Цвет покрытия

ПРИМЕР: 1) ВР-КН 300х150 с КРВ-1 RAL9010— вентиляционная решетка с нерегулируемыми горизонтально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9010; 2) ВР-КН 300х150 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Примечания:
1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
2. Площади свободных сечений даны для полностью открытых жалюзи (углы наклона жалюзи αI= 0°, αII=0°). При углах наклона, отличных от 0°, приведенные в таблице 1 данные следует умножать на cos αI и cos αII. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

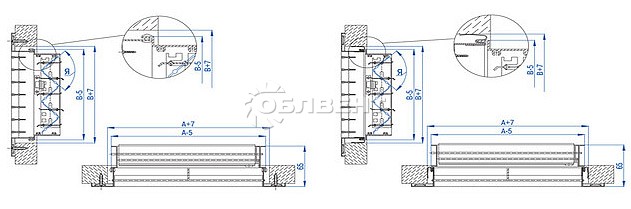

Схема монтажа решетки с клапаном расхода воздуха

β, град 0 15 30 45 60 75 90
Кр 0,8 0,77 0,69 0,57 0,4 0,21 0
Размер Параметр Условный размер по горизонтали, А (мм)
50 100 150 200 250 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
Условный размер по вертикали, В (мм) 50 Fee.H2 0,0010 0,0026 0,0042 0,0058 0,0072 0,0088 0,0120 0,0150 0,0181 0,0212 0,0242 0,0274 0,0304 0,0334 0,0365 0,0395 0,0427 0,0457 0,0489 0,0521 0,0551 0,0583 0,0613
m, кг 0,10 0,13 0,17 0,20 0,23 0,26 0,32 0,40 0,46 0,52 0,58 0,64 0,71 0,78 0,84 0,91 0,97 1,04 1,10 1,17 1,23 1,30 1,36
100 Fee.H2 0,0026 0,0063 0,0100 0,0137 0,0174 0,0211 0,0285 0,0358 0,0432 0,0506 0,0578 0,0652 0,0726 0,0798 0,0872 0,0944 0,1018 0,1092 0,1166 0,1240 0,1314 0,1388 0,1460
m, кг 0,14 0,18 0,22 0,26 0,30 0,34 0,42 0,52 0,60 0,68 0,77 0,85 0,94 1,03 1,11 1,20 1,28 1,37 1,45 1,54 1,62 1,71 1,79
150 Fee.H2 0,0040 0,0097 0,0154 0,0211 0,0267 0,0324 0,0438 0,0548 0,0662 0,0775 0,0886 0,1000 0,1113 0,1224 0,1337 0,1448 0,1562 0,1675 0,1786 0,1900 0,2013 0,2124 0,2238
m, кг 0,18 0,23 0,29 0,34 0,40 0,45 0,56 0,69 0,80 0,91 1,03 1,14 1,25 1,38 1,49 1,62 1,73 1,84 1,97 2,08 2,19 2,32 2,43
200 Fee, н2 0,0056 0,0134 0,0212 0,0290 0,0369 0,0447 0,0603 0,0756 0,0913 0,1069 0,1222 0,1378 0,1535 0,1688 0,1844 0,1997 0,2153 0,2310 0,2463 0,2619 0,2776 0,2929 0,3085
m, кг 0,21 0,28 0,34 0,40 0,47 0,53 0,66 0,81 0,94 1,07 1,22 1,35 1,48 1,63 1,76 1,91 2,04 2,17 2,32 2,45 2,58 2,73 2,86
250 Fee, н2 0,0070 0,0168 0,0266 0,0364 0,0462 0,0560 0,0756 0,0947 0,1143 0,1339 0,1530 0,1726 0,1922 0,2113 0,2309 0,2501 0,2697 0,2893 0,3084 0,3280 0,3476 0,3667 0,3863
m, кг 0,25 0,33 0,41 0,49 0,57 0,64 0,80 0,98 1,14 1,30 1,48 1,64 1,80 1,98 2,14 2,32 2,48 2,63 2,81 2,97 3,13 3,31 3,47
300 Fee.H2 0,0085 0,0205 0,0324 0,0444 0,0563 0,0683 0,0922 0,1155 0,1394 0,1633 0,1866 0,2105 0,2344 0,2577 0,2816 0,3050 0,3289 0,3528 0,3761 0,4000 0,4239 0,4473 0,4712
m, кг 0,28 0,37 0,46 0,55 0,64 0,73 0,90 1,11 1,29 1,46 1,67 1,84 2,02 2,23 2,40 2,61 2,79 2,96 3,17 3,35 3,53 3,74 3,92
400 Fee.H2 0,0114 0,0275 0,0436 0,0597 0,0757 0,0918 0,1240 0,1553 0,1875 0,2196 0,2510 0,2832 0,3153 0,3467 0,3788 0,4102 0,4424 0,4745 0,5059 0,5381 0,5702 0,6016 0,6338
m, кг 0,36 0,47 0,58 0,70 0,81 0,92 1,14 1,41 1,63 1,85 2,12 2,34 2,56 2,83 3,05 3,32 3,54 3,76 4,03 4,25 4,47 4,74 4,96
500 Fee.H2 0,0144 0,0346 0,0548 0,0750 0,0952 0,1154 0,1558 0,1952 0,2356 0,2760 0,3154 0,3558 0,3962 0,4356 0,4760 0,5155 0,5559 0,5963 0,6358 0,6762 0,7166 0,7561 0,7965
m, кг 0,44 0,57 0,71 0,84 0,98 1,11 1,38 1,70 1,97 2,24 2,57 2,84 3,11 3,43 3,70 4,02 4,29 4,56 4,88 5,15 5,42 5,74 6,01
600 Fee.H2 0,0173 0,0416 0,0660 0,0903 0,1146 0,1389 0,1876 0,2351 0,2837 0,3324 0,3798 0,4285 0,4771 0,5246 0,5733 0,6207 0,6694 0,7180 0,7654 0,8140 0,8626 0,9100 0,9586
m, кг 0,51 0,67 0,83 0,99 1,15 1,30 1,62 2,00 2,32 2,63 3,01 3,33 3,65 4,03 4,34 4,73 5,04 5,36 5,75 6,07 6,39 6,78 7,10
