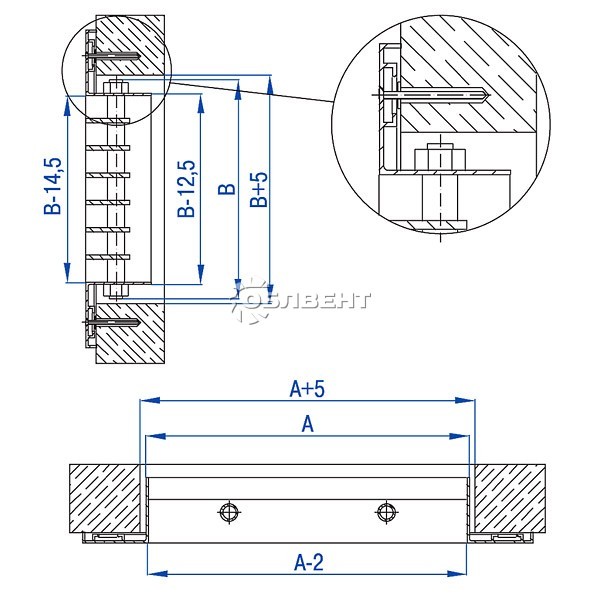

  • Монтажные размеры Монтажные размеры

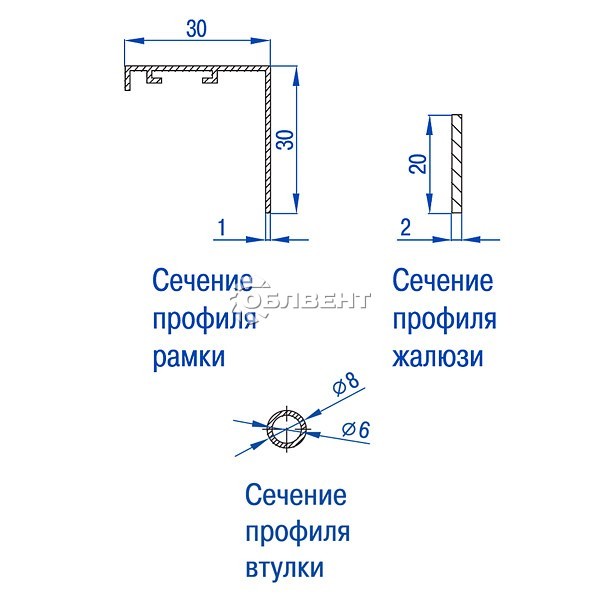

  • Профиль жалюзи Профиль жалюзи

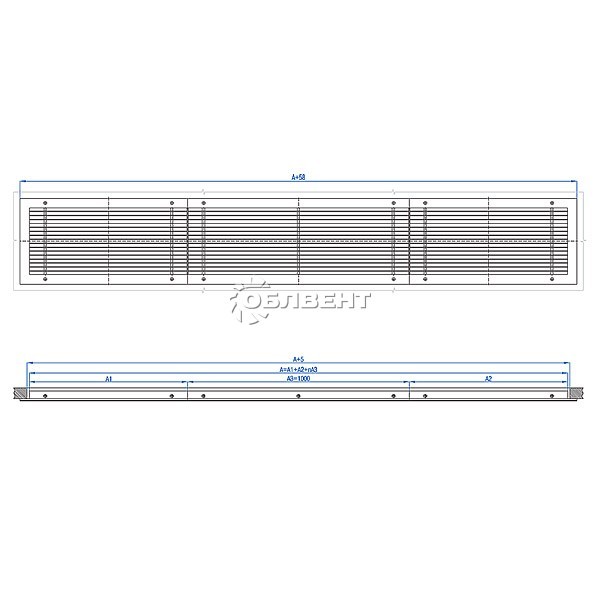

  • Объединение скторов Объединение скторов

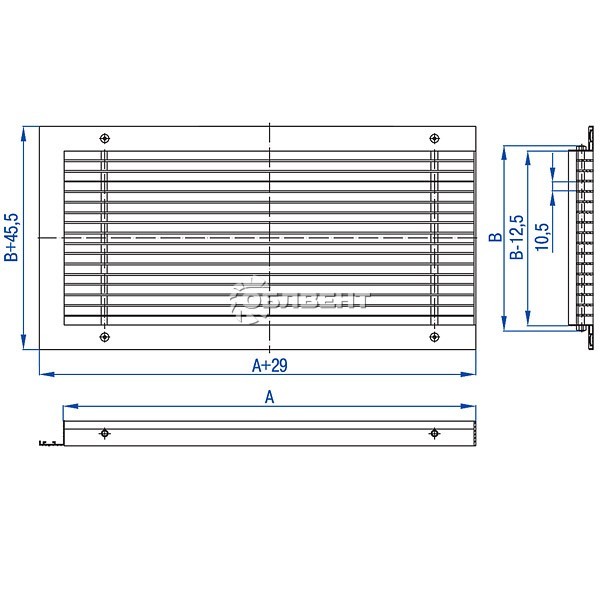

  • Посадочные размеры Посадочные размеры

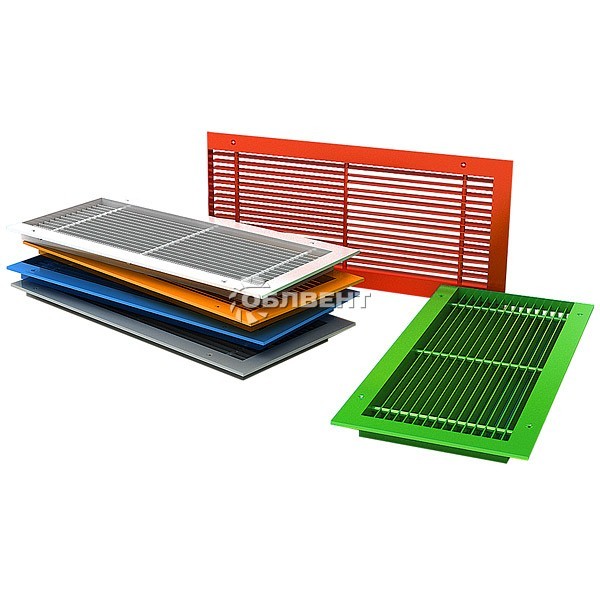

Вентиляционные нерегулируемые решетки ВР-ГН, ГН1, ГН2


Решетки серии ВР-ГН с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


  • Типоразмеры, мм:100х200 - 500х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.

Каждая решетка из серии ВР-ГН может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Конструктивные особенности решеток данной серии позволяют устанавливать изделия в проемы различной конфигурации (как в плоскости, так и в пространстве) и практически неограниченной длины. Это достигается путем набора и составления секций до необходимой конфигурации и размера.

Варианты установки — настенное и потолочное расположение.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.  Стандартный цвет покрытия — белый RAL9016 — в заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):

ВР-X

A

B

Л(П)

RALXXXX

Тип решетки (ГН-ГН11)
Посадочный размер по горизонтали
Посадочный размер по вертикали
Левое или правое исполнение (для ВР-ГН4)
Цвет покрытия

ПРИМЕР: ВР-ГН 500×150 RAL9010 — вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90° к лицевой поверхности и посадочными размерами  500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу — RAL9010.

ТИПОРАЗМЕР ПАРАМЕТР ПОСАДОЧНЫЙ РАЗМЕР ПО ГОРИЗОНТАЛИ, А (мм)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
100 Fc.c, м2 0,0140 0,0176 0,0213 0,0250 0,0287 0,0318 0,0354 0,0391 0,0428 0,0465 0,0501 0,0538 0,0575 0,0606 0,0642 0,0679 0,0716
m, кг 0,35 0,41 0,47 0,53 0,58 0,67 0,73 0,79 0,84 0,90 0,96 1,02 1,07 1,16 1,22 1,28 1,33
150 Fc.c, м2 0,0219 0,0277 0,0335 0,0393 0,0450 0,0499 0,0557 0,0614 0,0672 0,0730 0,0788 0,0845 0,0903 0,0952 0,1009 0,1067 0,1125
m, кг 0,49 0,57 0,65 0,73 0,81 0,94 1,02 1,10 1,18 1,26 1,35 1,43 1,51 1,64 1,72 1,80 1,88
200 Fc.c, м2 0,0299 0,0378 0,0457 0,0536 0,0614 0,0680 0,0759 0,0838 0,0917 0,0995 0,1074 0,1153 0,1232 0,1298 0,1377 0,1455 0,1534
m, кг 0,62 0,72 0,83 0,93 1,04 1,21 1,32 1,42 1,52 1,63 1,73 1,84 1,94 2,12 2,22 2,32 2,43
250 Fc.c, м2 0,0379 0,0479 0,0579 0,0678 0,0778 0,0862 0,0962 0,1061 0,1161 0,1261 0,1361 0,1460 0,1560 0,1644 0,1744 0,1843 0,1943
m, кг 0,75 0,88 1,01 1,14 1,27 1,48 1,61 1,74 1,86 1,99 2,12 2,25 2,38 2,59 2,72 2,85 2,98
300 Fc.c, м2 0,0459 0,0580 0,0700 0,0821 0,0942 0,1043 0,1164 0,1285 0,1406 0,1526 0,1647 0,1768 0,1889 0,1990 0,2111 0,2231 0,2352
m, кг 0,89 1,04 1,19 1,34 1,49 1,75 1,90 2,05 2,20 2,36 2,51 2,66 2,81 3,07 3,22 3,37 3,52
350 Fc.c, м2 0,0539 0,0680 0,0822 0,0964 0,1106 0,1225 0,1366 0,1508 0,1650 0,1792 0,1933 0,2075 0,2217 0,2336 0,2478 0,2620 0,2761
m, кг 1,02 1,19 1,37 1,55 1,72 2,02 2,19 2,37 2,55 2,72 2,90 3,07 3,25 3,54 3,72 3,90 4,07
400 Fc.c, м2 0,0618 0,0781 0,0944 0,1107 0,1269 0,1406 0,1569 0,1732 0,1894 0,2057 0,2220 0,2383 0,2545 0,2682 0,2845 0,3008 0,3170
m, кг 1,15 1,35 1,55 1,75 1,95 2,29 2,49 2,69 2,89 3,08 3,28 3,48 3,68 4,02 4,22 4,42 4,62
450 Fc.c, м2 0,0698 0,0882 0,1066 0,1250 0,1433 0,1588 0,1771 0,1955 0,2139 0,2323 0,2506 0,2690 0,2874 0,3028 0,3212 0,3396 0,3579
m, кг 1,28 1,51 1,73 1,95 2,18 2,56 2,78 3,00 3,23 3,45 3,67 3,90 4,12 4,50 4,72 4,94 5,17
500 Fc.c, м2 0,0778 0,0983 0,1188 0,1392 0,1597 0,1769 0,1974 0,2179 0,2383 0,2588 0,2793 0,2998 0,3202 0,3374 0,3579 0,3784 0,3989
m, кг 1,42 1,66 1,91 2,16 2,41 2,82 3,07 3,32 3,57 3,81 4,06 4,31 4,55 4,97 5,22 5,47 5,71
