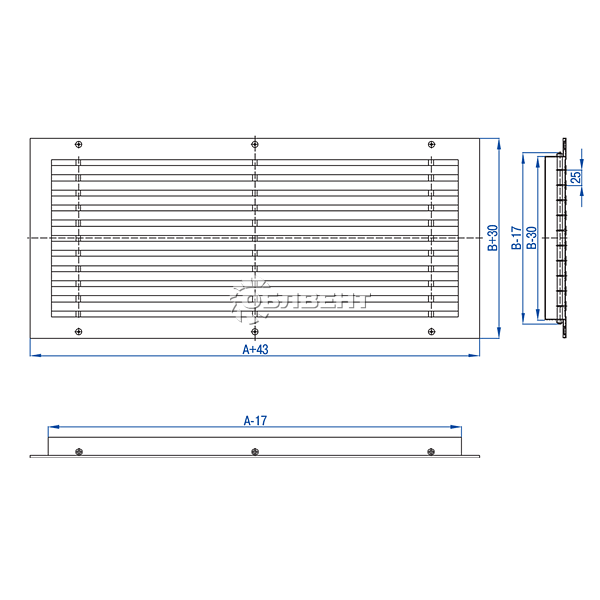

  • Габаритные размеры Габаритные размеры

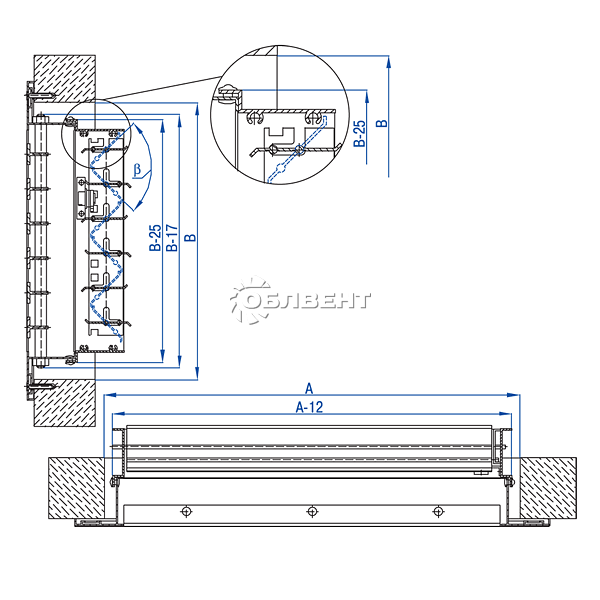

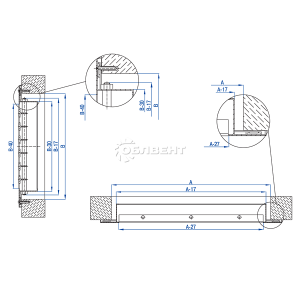

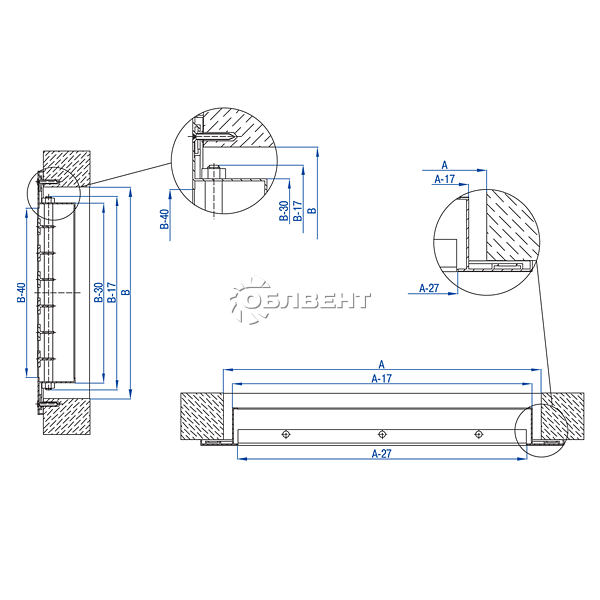

  • Схема монтажа решеток Схема монтажа решеток
  • Схема монтажа решеток Схема монтажа решеток

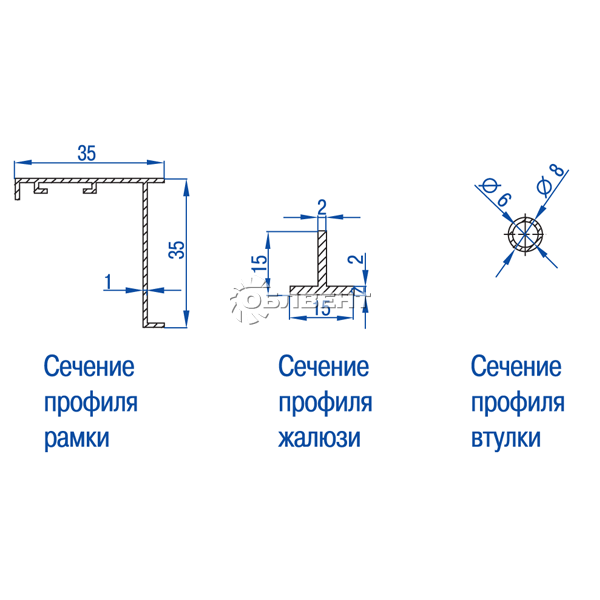

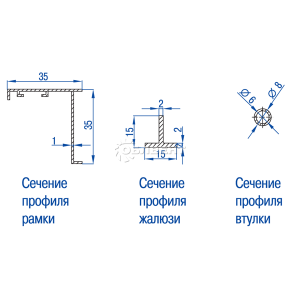

  • Размеры сечений створок Размеры сечений створок

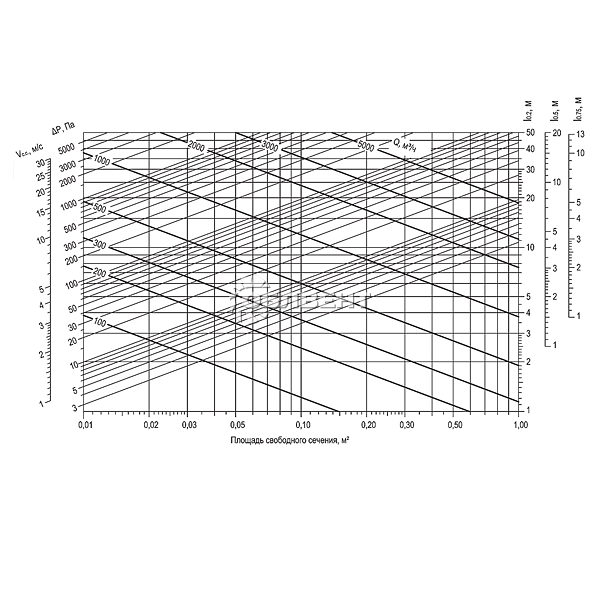

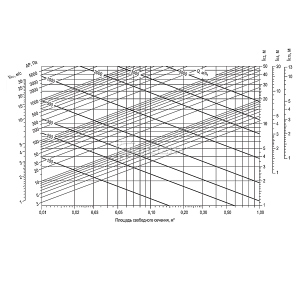

  • Зависимость падения давления от площади  свободного сечения решетки Зависимость падения давления от площади  свободного сечения решетки

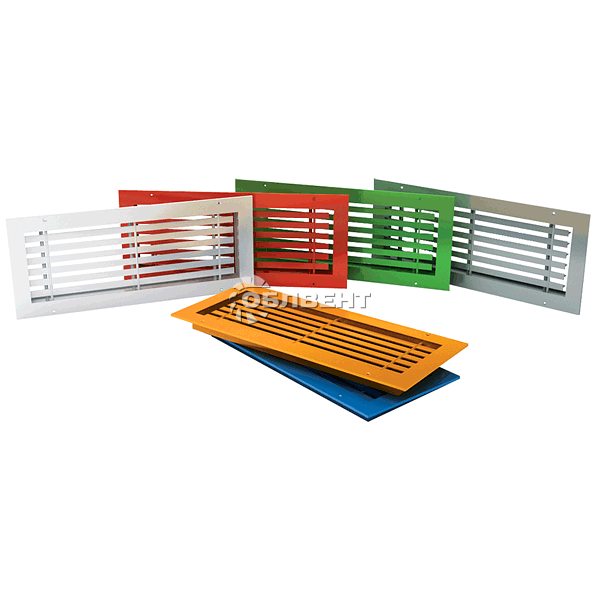

Вентиляционные нерегулируемые решетки с перемычками ВР-НТ


Решетки серии ВР-НТ с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха.


  • Типоразмеры, мм:100х100 - 500х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90°. к лицевой поверхности изделия горизонтально расположенных Т - образных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

Для решеток СЕЗОН ВР-НТ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.  Стандартный цвет покрытия - белый RAL 9016 в заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Максимальный посадочный размер решеток серии СЕЗОН ВР-НТ по высоте (размер В) - 500 мм.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-НТ

A

B

с КРВ-1

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Наличие блока регулирования расхода воздуха
Цвет покрытия

ПРИМЕР:

1) ВР-НТ 500x150 RAL9010 – вентиляционная решетка с горизонтальными жестко закрепленными Т - образными жалюзи под углом 90 град к лицевой поверхности в строительный проем размерами 500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010;  2) ВР-НТ 500x150 КРВ-1– вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90 град к лицевой поверхности в строительный проем размерами 500 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).
РАЗМЕР СТРОИТЕЛЬНОГО ПРОЕМА ПО ГОРИЗОНТАЛИ, А (ММ)
ТИПОРАЗМЕР ПАРАМЕТР 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
100 Fc.c, м2 0,0047 0,0062 0,0077 0,0092 0,0107 0,0120 0,0135 0,0150 0,0165 0,0180 0,0195 0,0208 0,0223 0,0238 0,0253 0,0268 0,0283
m, кг 0,31 0,35 0,40 0,44 0,48 0,55 0,60 0,64 0,68 0,73 0,77 0,84 0,88 0,92 0,97 1,01 1,05
150 Fc.c, м2 0,0079 0,0104 0,0129 0,0154 0,0179 0,0200 0,0225 0,0250 0,0275 0,0300 0,0325 0,0346 0,0371 0,0396 0,0421 0,0446 0,0471
m, кг 0,42 0,48 0,54 0,60 0,66 0,76 0,82 0,88 0,94 1,00 1,06 1,15 1,21 1,27 1,33 1,39 1,45
200 Fc.c, м2 0,0111 0,0146 0,0181 0,0216 0,0251 0,0280 0,0315 0,0350 0,0385 0,0420 0,0455 0,0485 0,0520 0,0555 0,0590 0,0625 0,0660
m, кг 0,53 0,61 0,68 0,76 0,84 0,96 1,04 1,11 1,19 1,27 1,34 1,47 1,54 1,62 1,70 1,77 1,85
250 Fc.c, м2 0,0143 0,0188 0,0233 0,0278 0,0323 0,0360 0,0405 0,0450 0,0495 0,0540 0,0585 0,0623 0,0668 0,0713 0,0758 0,0803 0,0848
m, кг 0,64 0,74 0,83 0,92 1,01 1,17 1,26 1,35 1,44 1,54 1,63 1,78 1,88 1,97 2,06 2,15 2,24
300 Fc.c, м2 0,0174 0,0229 0,0284 0,0339 0,0394 0,0440 0,0495 0,0550 0,0605 0,0660 0,0715 0,0762 0,0817 0,0872 0,0927 0,0982 0,1037
m, кг 0,75 0,86 0,97 1,08 1,19 1,37 1/8 1,59 1,70 1,81 1,92 2,10 2,21 2,32 2,42 2,53 2,64
350 Fc.c, м2 0,0206 0,0271 0,0336 0,0401 0,0466 0,0521 0,0586 0,0651 0,0716 0,0781 0,0846 0,0900 0,0965 0,1030 0,1095 0,1160 0,1225
m, кг 0,86 0,99 1,11 1,24 1,36 1,58 1,70 1,83 1,95 2,08 2,20 2,41 2,54 2,66 2,79 2,91 3,04
400 Fc.c, м2 0,0238 0,0313 0,0388 0,0463 0,0538 0,0601 0,0676 0,0751 0,0826 0,0901 0,0976 0,1039 0,1114 0,1189 0,1264 0,1339 0,1414
m, кг 0,97 1,12 1,26 1,40 1,54 1,78 1,92 2,06 2,21 2,35 2,49 2,73 2,87 3,01 3,15 3,29 3,44
450 Fc.c, м2 0,0269 0,0354 0,0439 0,0524 0,0609 0,0681 0,0766 0,0851 0,0936 0,1021 0,1106 0,1177 0,1262 0,1347 0,1432 0,1517 0,1602
m, кг 1,09 1,24 1,40 1,56 1,72 1,99 2,14 2,30 2,46 2,62 2,78 3,04 3,20 3,36 3,52 3,68 3,83
500 Fc.c, м2 0,0301 0,0396 0,0491 0,0586 0,0681 0,0761 0,0856 0,0951 0,1046 0,1141 0,1236 0,1316 0,1411 0,1506 0,1601 0,1696 0,1791
m, кг 1,20 1,37 1,54 1,72 1,89 2,19 2,36 2,54 2,71 2,89 3,06 3,36 3,53 3,71 3,88 4,06 4,23
