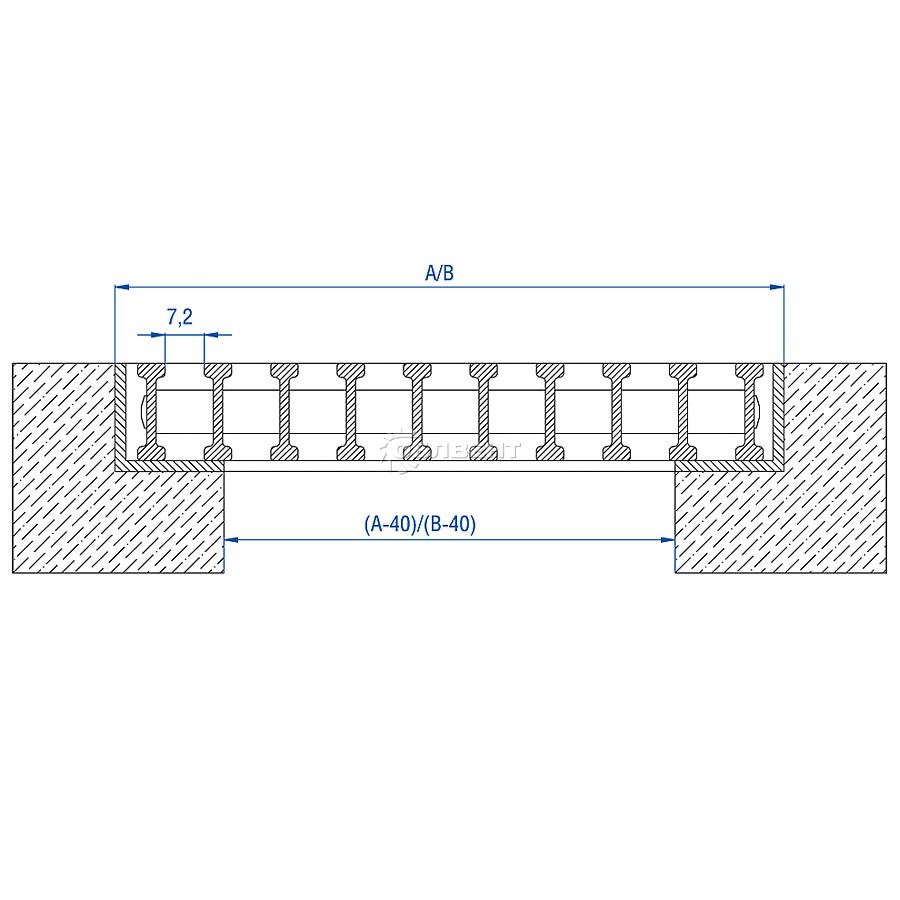

  • Габаритные размеры Габаритные размеры

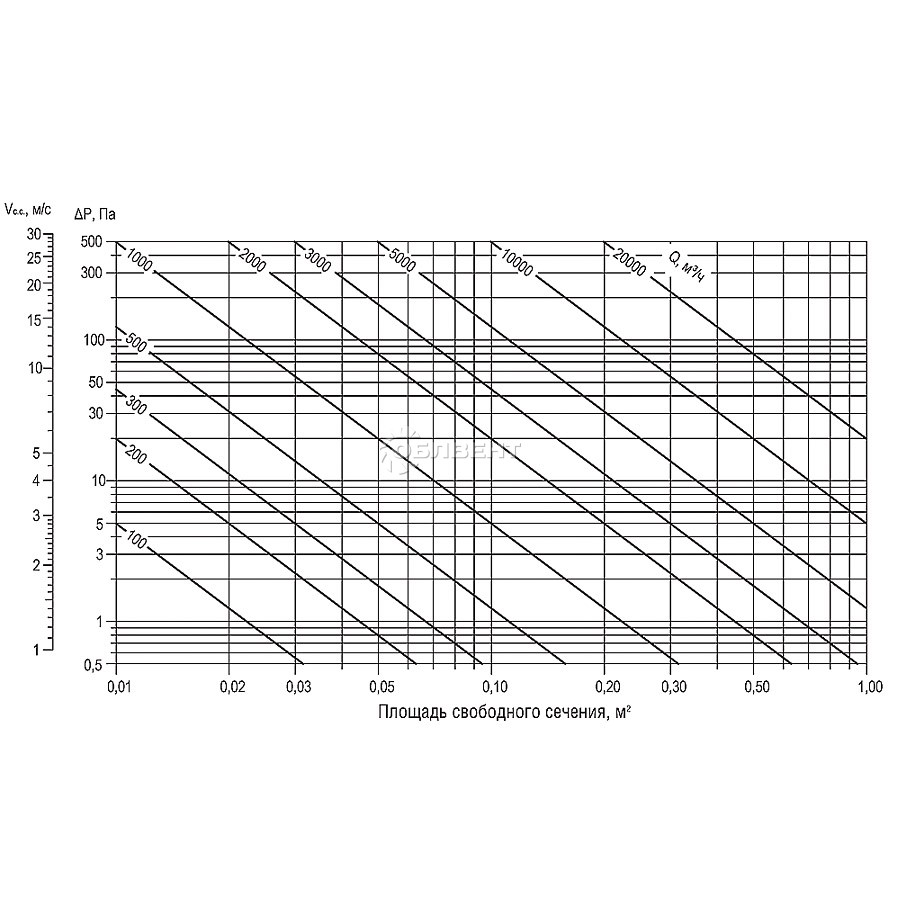

  • Зависимость падения давления от площади  свободного сечения напольной решетки Зависимость падения давления от площади  свободного сечения напольной решетки

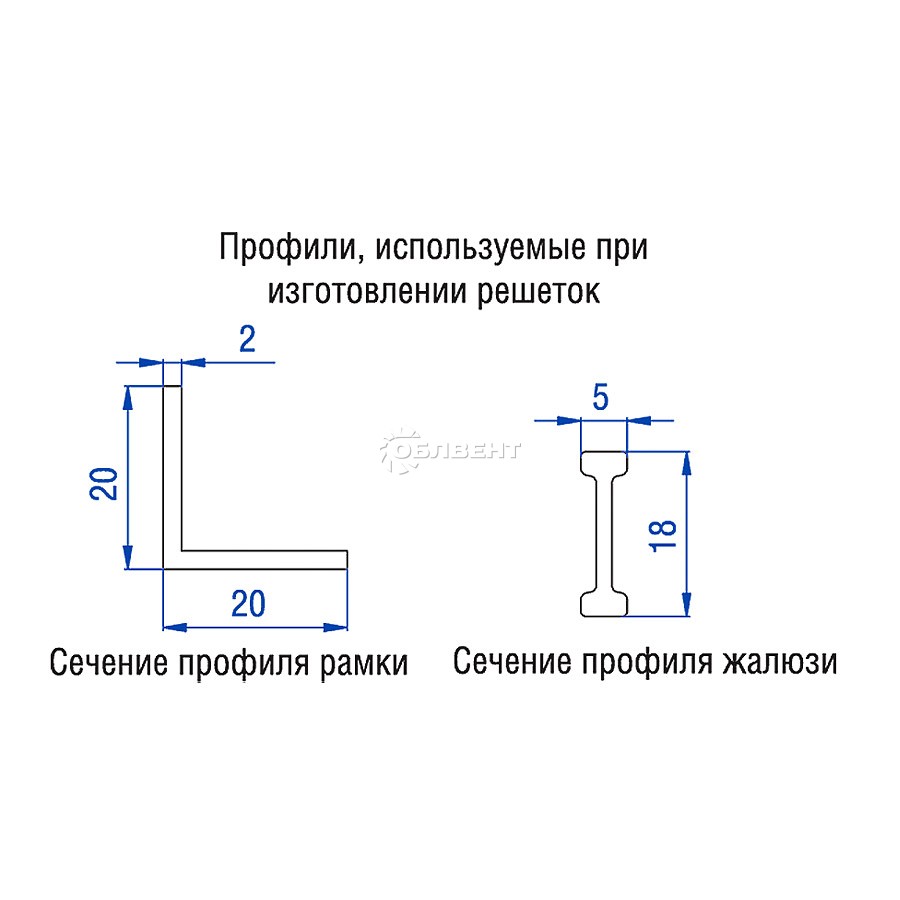

  • Размеры сечений створок Размеры сечений створок

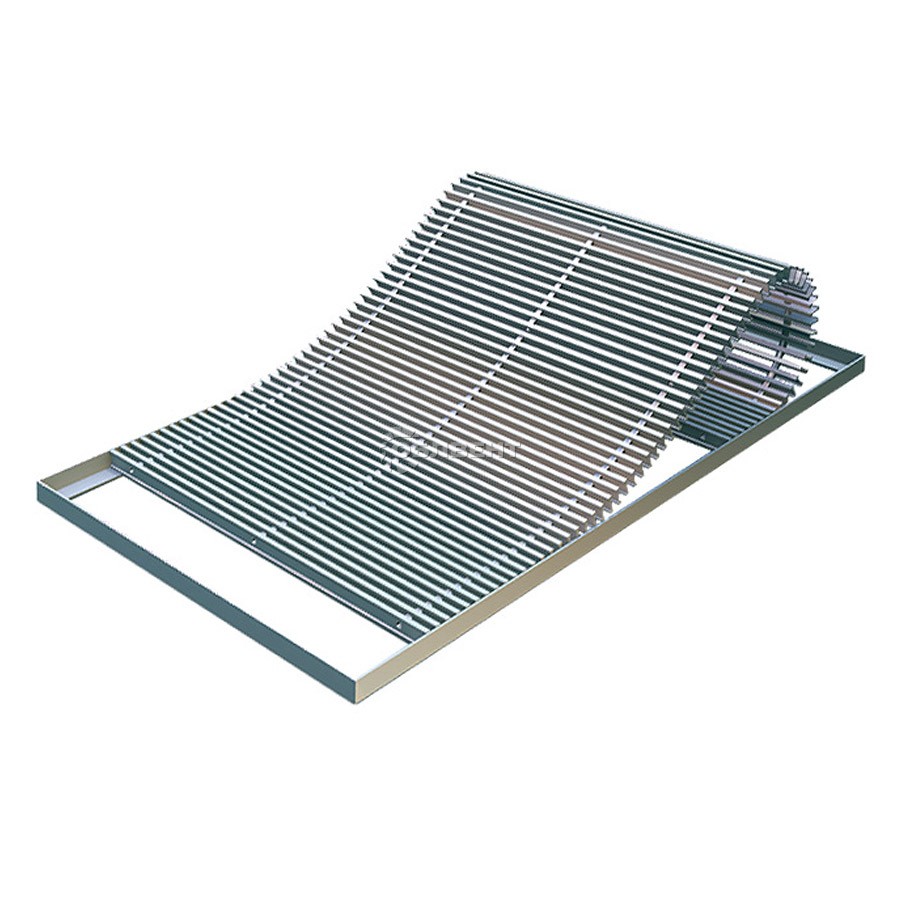

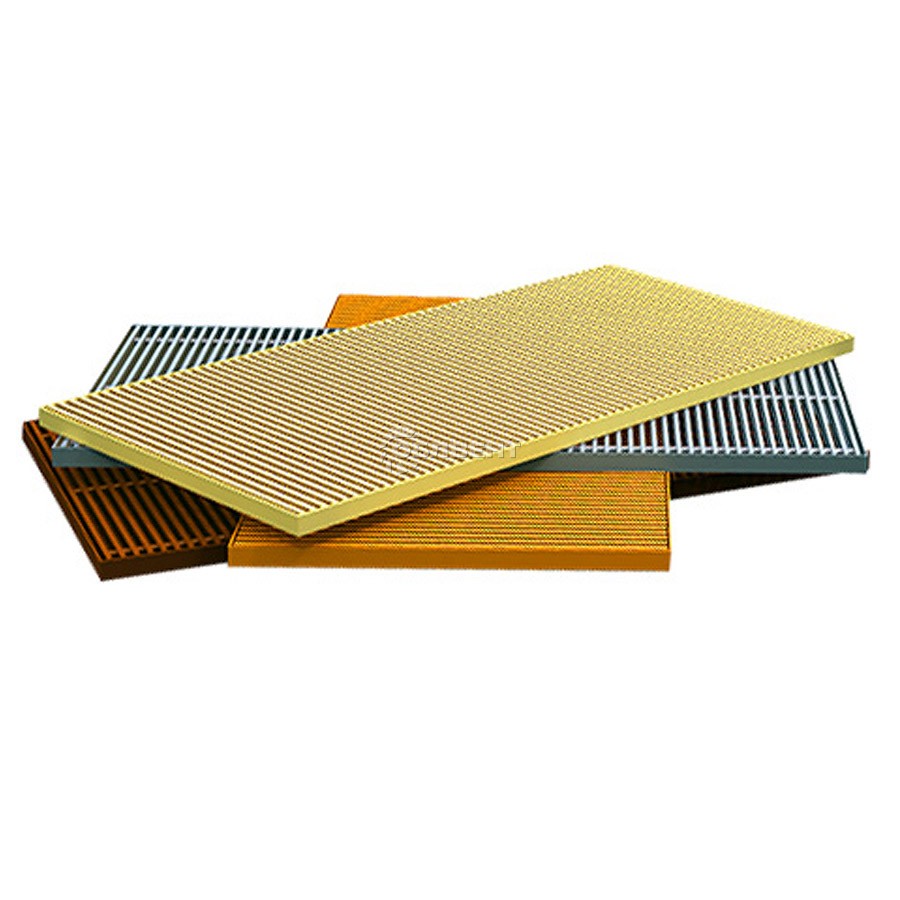

Напольные вентиляционные рулонные решетки ВР-НР


Предназначены для подачи и удаления воздуха в помещениях с фальшполами, а также для систем воздушного отопления.


  • Типоразмеры, мм:100х100 - 600х1500

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Решетки состоят из прочной алюминиевой анодированной рамы и съемного блока алюминиевых анодированных жалюзи. Блок жалюзи решетки ВР-НР гибкий в продольном направлении, что позволяет скручивать его в рулон для облегчения доступа к элементам систем вентиляции и отопления. Определяющими размерами являются габаритные.

В качестве защитно-декоративного покрытия применяется анодирование профиля.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление нестандартных размеров минимальный размер решетки 200х100, а максимальный 2900х400 шаг по стороне А 14,5 мм, а по стороне В 1 мм.

 Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):

ВР-Х

A

B

Тип решетки ВР-НР
Размер по горизонтали
Размер по вертикали

ПРИМЕР:

1) ВР-НР 300х150 — вентиляционная решетка напольная рулонная габаритными размерами 300 мм по горизонтали и 150 мм по вертикали (применяется анодированный профиль, цвет RAL при заказе не указывается).


(ГАБАРИТНЫЙ РАЗМЕР ПО ВЕРТИКАЛИ, В (мм) ПАРАМЕТР ГАБАРИТНЫЙ РАЗМЕР ПО ГОРИЗОНТАЛИ, А (мм)
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100 in, кг 0,32 0,47 0,61 0,74 0,88 1,02 1,17 1,31 1,45 1,59 1,72 1,87 2,01 2,15
F ее, м2 '0,0048 '0,0076 '0,0101 '0,0127 0,0152 '0,0177 '0,0206 '0,0231 '0,0257 '0,0282 '0,0307 '0,0336 '0,0361 0,0386
150 in, кг 0,44 0,65 0.84 1,03 1.22 1,41 1,62 1,81 2,00 2,19 2,38 2.59 2,77 2,96
F ее, м2 0,0102 '0,0162 '0.0217 '0,0271 '0.0325 '0,0379 '0,0440 '0,0494 '0,0548 '0.0602 '0,0656 '0,0717 '0,0772 '0,0826
200 in, кг 0,57 0,83 1.07 1,31 1,56 1,80 2,06 2,31 2,55 2,79 3,03 3,30 3,54 3,78
F ее, м2 '0,0156 '0,0249 '0.0332 '0,0415 0,0498 '0,0581 '0,0674 '0.0757 '0,0840 V0,0923 '0,1006 '0,1099 '0,1182 '0,1265
250 in, кг 0,69 1,01 1.31 1,60 1,89 2,19 2,51 2,80 3,10 3,39 3,68 4,01 4,30 4,59
F ее, м2 0,0210 0,0335 0.0447 0,0559 0,0670 0,0782 0,0908 0.1020 0,1131 0.1243 0,1355 0,1481 0,1592 0,1704
300 in, кг 0,81 1,20 1.54 1,88 2,23 2,57 2,96 3,30 3,65 3.99 4,33 4,72 5,06 5,41
F ее, м2 " 0.0255 '0,0408 '0.0544 0,0680 0.0816 "0,0952 '0,1104 '0.1240 0,1376 "0.1512 '0,1648 '0.1801 '0,1937 0,2073
350 in, кг 0,94 1,38 1.77 2,17 2,57 2,96 3,40 3,80 4,20 4,59 4,99 5,43 5,82 6,22
F ее, м2 v0,0309 '0,0494 '0,0659 '0,0824 '0,0988 '0,1153 '0,1338 '0,1503 '0,1668 у0,1833 '0,1997 '0,2183 '0,2347 '0,2512
400 in, кг 1,06 1,56 2,01 2,45 2,90 3,35 3,85 4,30 4,74 5,19 5,64 6,14 6,59 7,03
F ее, м2 0,0363 0,0581 0,0774 0,0968 0,1161 0,1355 0,1572 0,1766 0,1960 0,2153 0,2347 0,2564 0,2758 0,2951

ГАБАРИТНЫЙ РАЗМЕР ПО ВЕРТИКАЛИ, В (мм) ПАРАМЕТР ГАБАРИТНЫЙ РАЗМЕР ПО ГОРИЗОНТАЛИ. А (мм)
1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
100 т, кг 2,29 2,43 2,58 2,72 2,85 2,99 3,13 3,28 3,42 3,56 3,70 3,83 3,98 4,12 4,26
F се, м2 0,0412 ' 0,0437 '0,0466 0,0491 0,0516 '0,0542 '0,0567 '0,0596 0,0621 0,0646 '0,0672 '0,0697 0,0725 0,0751 '0,0776
150 111, КГ 3,15 3,34 3,55 3,74 3,93 4,12 4,31 4,52 4,71 4,90 5,09 5,28 5,49 5,68 5,87
F се, м2 '0,0880 "0,0934 '0,0995 '0,1049 0,1103 '0,1157 '0,1211 '0,1272 '0,1327 0,1381 '0,1435 '0,1489 '0,1550 0,1604 '0,1658
200 in, кг 4,02 4,26 4,53 4,77 5,01 5,25 5,49 5,76 Б,00 6,24 6,48 6,73 6,99 7,23 7,48
F ее, м2 '0,1348 "0,1431 '0,1524 '0,1607 0,1690 "0,1773 '0,1856 '0,1949 0,2032 0,2115 '0,2198 '0.2281 '0,2374 0,2457 г 0,2540
250 т, кг 4,89 5,18 5.50 5,80 6,09 6,38 6,68 7,00 7,29 7,59 7,88 8.17 8,50 8,79 9,08
F ее, м2 0,1816 0,1928 0.2053 0,2165 0,2277 0,2389 0,2500 0,2626 0,2738 0,2849 0,2961 0,3073 0,3199 0,3310 0,3422
300 in, кг 5,75 6,10 6.48 6,82 7,17 7,51 7,86 8,24 8,58 8,93 9,27 9,62 10,00 10,35 10,69
F ее, м2 у0,2209 '0,2345 '0.2498 '0,2634 0,2770 '0,2906 '0,3042 '0,3194 '0,3330 0,3466 "0,3602 '0,3738 '0,3891 0,4027 '0,4163
350 in, кг I   6,62 7,01 7.45 7,85 8,25 8,64 9,04 9,48 9,88 10,27 10,67 11,06 11,50 11,90 12,30
F се, м2 0,2677 "0,2842 '0.3027 '0,3192 0,3356 '0,3521 '0,3686 '0,3871 0,4036 0,4201 '0,4366 '0,4530 '0,4716 0,4880 '0,5045
400 in, кг 7,48 7,93 8.43 8,88 9,32 9,77 10,22 10,72 11,17 11,61 12,06 12,51 13,01 13,46 13,90
F ее, н2 0.3145 0,3338 0.3556 0,3750 0,3943 0,4137 0,4330 0,4548 0,4742 0.4935 0,5129 0,5322 0,5540 0,5734 0,5927
